модель 2003 года
- Модель CMX250
- Код модели CMX250C AC

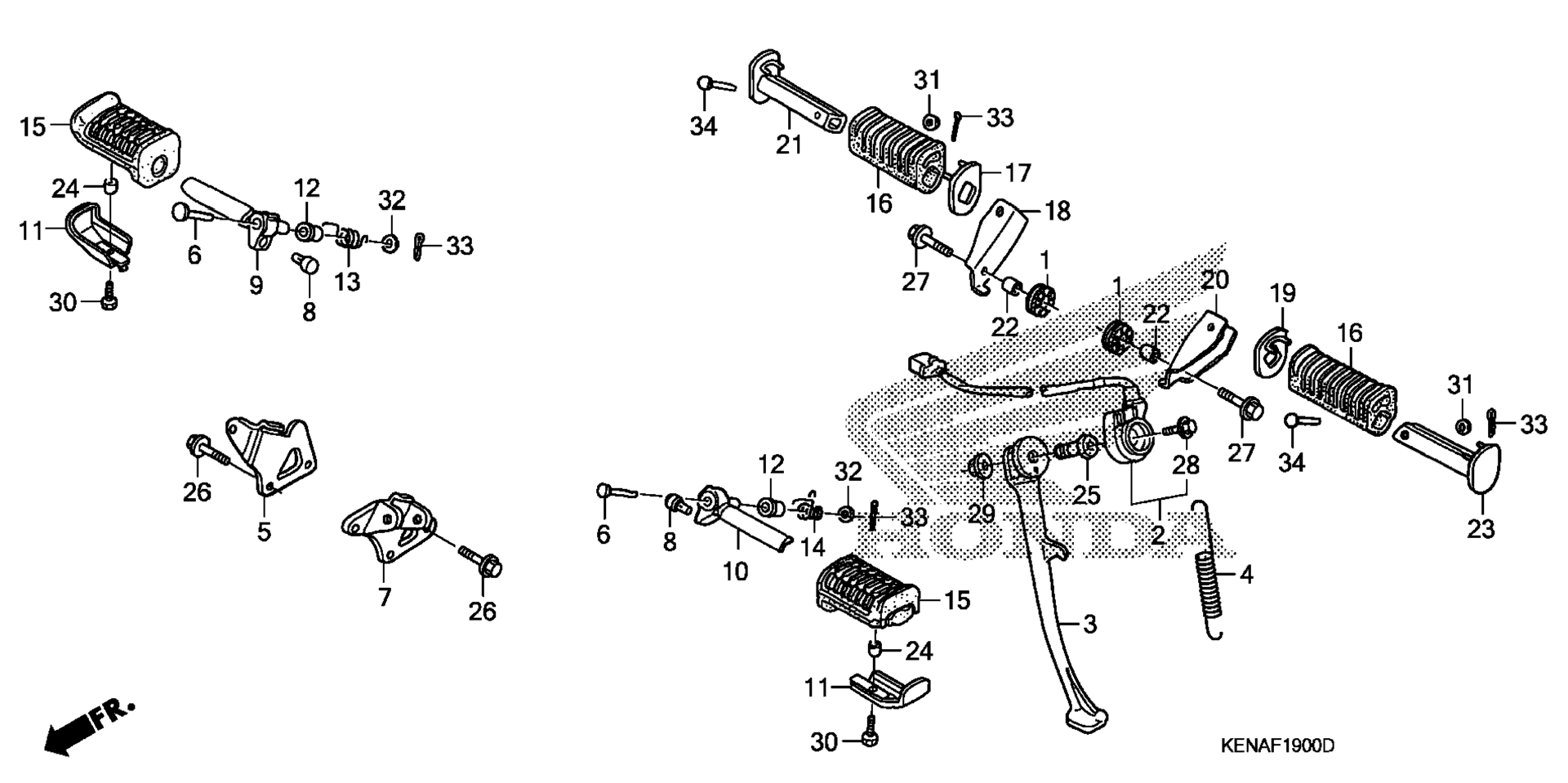

Схема подножка для CMX250C AC
Схема
Детали
Номер
Наименование детали
Цена
1
RUBBER B, MUFFLER MOUNTING art. 18421-KR3-000
По запросу
2
SWITCH SET, SIDE STAND art. 35700-MBA-305
По запросу
3
BAR, SIDE STAND (COO) art. 50530-KR3-870
По запросу
4
SPRING D, SIDE STAND art. 50543-KR3-000
По запросу
5
BRACKET, R. MAIN STEP art. 50600-KEB-900
По запросу
6
PIN, STEP BAR JOINT art. 50603-MC4-000
По запросу
7
BRACKET, L. MAIN STEP art. 50605-KEB-950
По запросу
8
RUBBER, STEP STOPPER art. 50614-KR3-J00
По запросу
9
STEP, R. art. 50616-KR3-J00
По запросу
10
STEP, L. art. 50617-KR3-J00
По запросу
11
STOPPER, STEP RUBBER art. 50619-KR3-770
По запросу
12
COLLAR, STEP SETTING art. 50622-KG1-000
По запросу
13
SPRING, R. STEP RETURN art. 50634-KR3-000
По запросу
14
SPRING, L. STEP RETURN art. 50644-KR3-000
По запросу
15
RUBBER, MAIN STEP art. 50661-KR3-000
По запросу
16
RUBBER, PILLION STEP art. 50710-461-305
По запросу
17
WASHER, R. PILLION STEP art. 50712-438-730
По запросу
18
BRACKET, R. PILLION STEP art. 50713-KR3-950ZA
По запросу
19
WASHER, L. PILLION STEP art. 50713-438-730
По запросу
20
BRACKET, L. PILLION STEP art. 50714-KR3-950ZA
По запросу
21
BAR, R. PILLION STEP art. 50715-461-770
По запросу
22
COLLAR, PILLION STEP art. 50716-KR3-000
По запросу
23
BAR, L. PILLION STEP art. 50718-461-770
По запросу
24
COLLAR, BUZZER SETTING art. 61309-303-810
По запросу
25
BOLT, SIDE STAND PIVOT art. 90108-MK6-670
По запросу
26
BOLT, FLANGE (8X30) art. 90129-KR3-740
По запросу
27
BOLT, FLANGE (10X34) art. 90130-KR3-740
По запросу
28
BOLT, SPECIAL (6X16) art. 90147-MCE-950
По запросу
29
NUT, SIDE STAND art. 90203-MF9-710
По запросу
30
BOLT, HEX. (6X16) art. 92101-06016-0A
По запросу
31
WASHER, PLAIN (6MM) art. 94101-06800
По запросу
32
WASHER, PLAIN (8MM) art. 94101-08000
По запросу
33
PIN, SPLIT (1.6X15) art. 94201-16250
По запросу
34
PIN A, PILLION STEP art. 95015-81000
По запросу
