модель 2003 года
- Модель RVT 1000R
- Код модели RVT1000R A

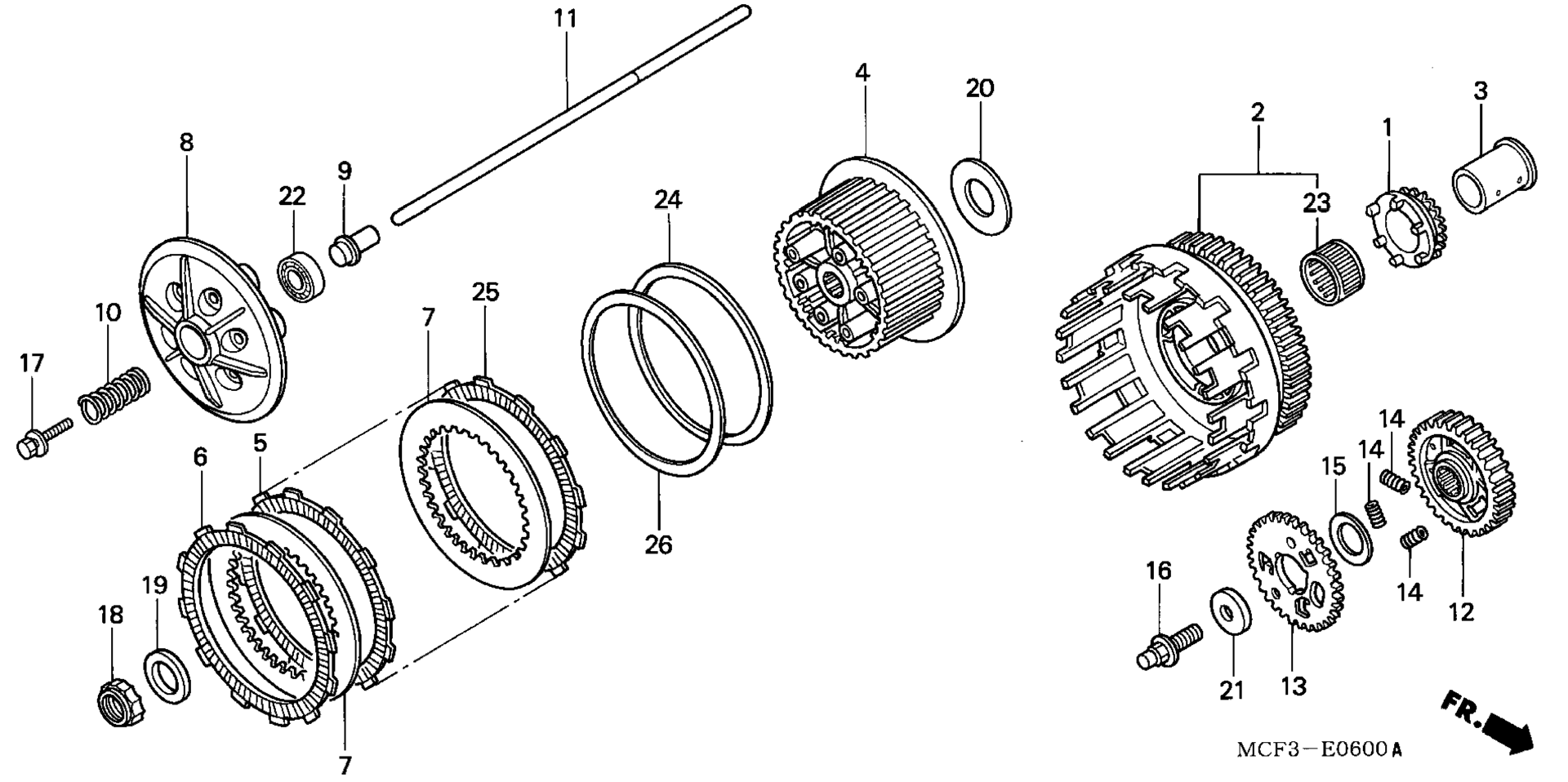

Схема сцепления для RVT1000R A
Схема
Детали
Номер
Наименование детали
Цена
1
SPROCKET, OIL PUMP DRIVE (25T) art. 15131-MAS-003
По запросу
2
CLUTCH (OUTER) art. 22100-MCF-D30
По запросу
3
GUIDE, CLUTCH (OUTER) art. 22116-MCF-000
По запросу
4
CENTER, CLUTCH art. 22120-MCF-000
По запросу
5
DISK, CLUTCH FRICTION art. 22201-MAT-E00
По запросу
6
DISK A, CLUTCH FRICTION art. 22201-MAT-000
По запросу
7
PLATE, CLUTCH art. 22321-MAT-000
По запросу
8
PLATE, CLUTCH PRESSURE art. 22350-MCF-000
По запросу
9
PIECE, CLUTCH JOINT art. 22366-MS2-611
По запросу
10
SPRING, CLUTCH art. 22401-MCF-000
По запросу
11
ROD, CLUTCH LIFTER art. 22850-MBB-D40
По запросу
12
GEAR, PRIMARY DRIVE art. 23103-MCF-000
По запросу
13
SUB-GEAR, PRIMARY art. 23104-MCF-000
По запросу
14
SPRING, PRIMARY DAMPER art. 23115-MW4-000
По запросу
15
SPRING, PRIMARY DRIVE FRICTION art. 23117-MV1-003
По запросу
16
BOLT, FLANGE (12X30) art. 90001-MCF-000
По запросу
17
BOLT-WASHER (6X35) art. 90022-MAT-E00
По запросу
18
NUT, LOCK (25MM) art. 90231-MS2-610
По запросу
19
WASHER (25.1X37X5) art. 90401-MBB-000
По запросу
20
WASHER, THRUST (28.2X56X2) art. 90401-MS2-610
По запросу
21
WASHER (12.2X40X5) art. 90402-MV1-000
По запросу
22
BEARING, RADIAL BALL (16003) art. 91009-MAS-003
По запросу
23
BEARING, NEEDLE (35X42X26) (NTN CORP.) art. 91025-MT7-003
По запросу
24
SEAT, JUDDER SPRING art. 22125-MAT-000
По запросу
25
DISK B, CLUTCH FRICTION art. 22202-MAT-000
По запросу
26
SPRING, JUDDER art. 22402-MAT-000
По запросу
