модель 2003 года
- Модель RVT 1000R
- Код модели RVT1000R A

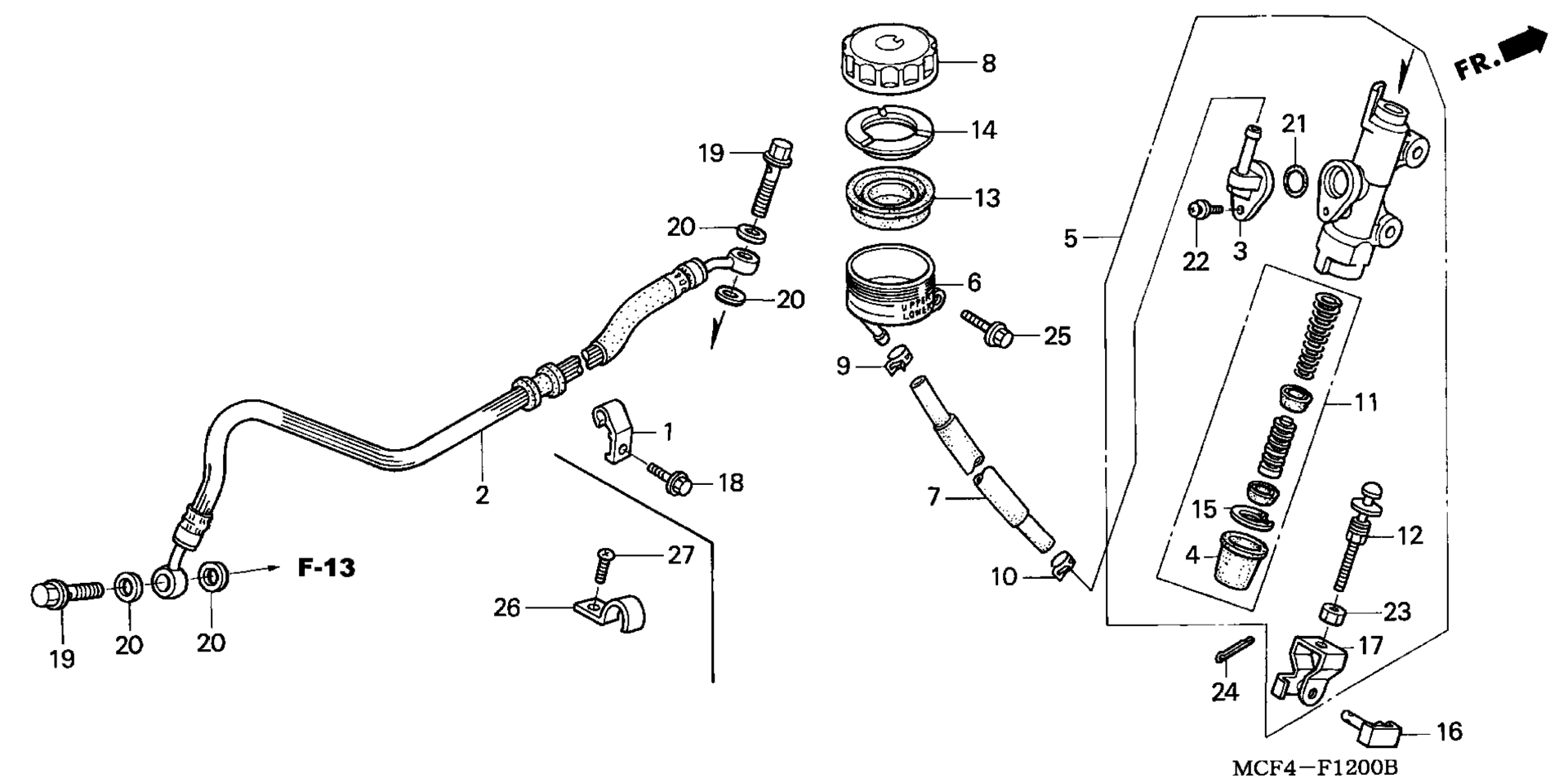

Схема заднего главного цилиндра тормоза для RVT1000R A
Схема
Детали
Номер
Наименование детали
Цена
2
HOSE, RR. BRAKE art. 43310-MCF-D31
По запросу
3
CONNECTOR, MASTER CYLINDER art. 43503-MB2-006
По запросу
4
BOOT art. 43504-MB2-006
По запросу
5
MASTER CYLINDER SUB-ASSY., RR. (NISSIN) art. 43510-MCF-D02
По запросу
6
CUP, OIL art. 43511-MR7-016
По запросу
7
HOSE, MASTER CYLINDER art. 43512-MCF-006
По запросу
8
CAP, OIL CUP art. 43513-MY1-006
По запросу
9
CLAMP, MASTER CYLINDER OIL HOSE art. 43514-KS6-701
По запросу
10
CLAMP, MASTER CYLINDER OIL HOSE art. 43514-MN9-006
По запросу
11
PISTON SET, MASTER CYLINDER (NISSIN) art. 43520-MB2-315
По запросу
12
ROD, PUSH art. 43530-MB2-006
По запросу
13
DIAPHRAGM art. 45520-371-013
По запросу
14
PLATE, DIAPHRAGM art. 45521-MJ6-006
По запросу
15
CIRCLIP art. 46182-500-013
По запросу
16
PIN, BRAKE ROD art. 46503-MAL-000
По запросу
17
JOINT, BRAKE ROD art. 46504-MAL-601
По запросу
19
BOLT, OIL (10X22) art. 90145-MS9-612
По запросу
20
Шайба-прокладка Honda art. 90545-300-000
от 368 ₽
21
O-RING (14.8X2.4) art. 91212-422-006
По запросу
22
SCREW-WASHER (4X12) art. 93893-04012-07
По запросу
23
NUT, HEX. (8MM) art. 94002-08000-0S
По запросу
24
PIN, SPLIT (2.0X12) art. 94201-20120
По запросу
25
BOLT, FLANGE (6X18) art. 96001-06018-00
По запросу
26
GUIDE, BRAKE HOSE art. 43468-MCJ-750
По запросу
27
SCREW, PAN (5X16) art. 90110-MCJ-000
По запросу
