модель 2003 года
- Модель RVT 1000R
- Код модели RVT1000R A

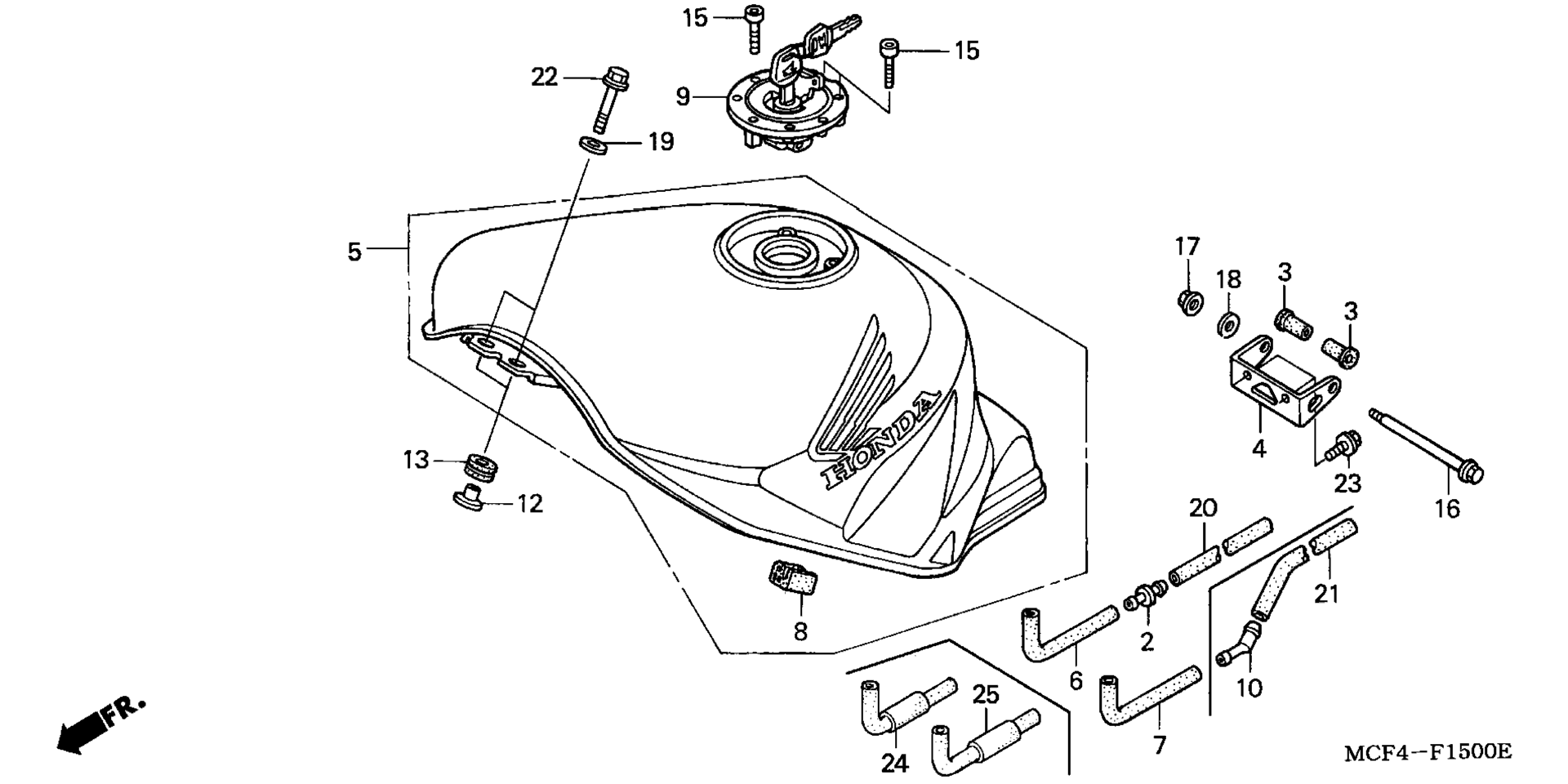

Схема топливного бака для RVT1000R A
Схема
Детали
Номер
Наименование детали
Цена
2
JOINT, BREATHER TUBE art. 17359-419-670
По запросу
3
CUSHION, FUEL TANK PIVOT art. 17506-MB1-000
По запросу
4
STAY A, RR. FUEL TANK art. 17516-MCF-000
По запросу
5
TANK SET, FUEL (TYPE1) (WL) art. 17520-MCF-A30ZA
По запросу
6
TUBE, DRAIN art. 17543-MBG-000
По запросу
7
TUBE, BREATHER art. 17544-MBG-000
По запросу
8
CUSHION, FUEL TANK art. 17611-ML7-000
По запросу
9
CAP, FUEL FILLER art. 17620-MT4-040
По запросу
10
JOINT, TUBE art. 19103-ML7-000
По запросу
12
COLLAR, SETTING art. 61104-422-000
По запросу
13
RUBBER, TAILLIGHT MOUNTING art. 84703-425-000
По запросу
15
BOLT, SOCKET (4X21) art. 90074-MT4-000
По запросу
16
BOLT, TANK HINGE art. 90135-MS2-000
По запросу
17
NUT, U (6MM) art. 90301-473-003
По запросу
18
WASHER, PLAIN (6MM) art. 94101-06800
По запросу
19
WASHER, PLAIN (6MM) art. 94103-06700
По запросу
20
BULK HOSE, VACUUM (8X1000) (8X300) art. 95005-80001-20M
По запросу
21
BULK HOSE, VACUUM (8X1000) (8X860) art. 95005-80001-20M
По запросу
22
BOLT, FLANGE (6X40) art. 96001-06040-07
По запросу
23
BOLT, FLANGE (6X16) art. 96300-06016-00
По запросу
