модель 2003 года
- Модель RVT 1000R
- Код модели RVT1000R A

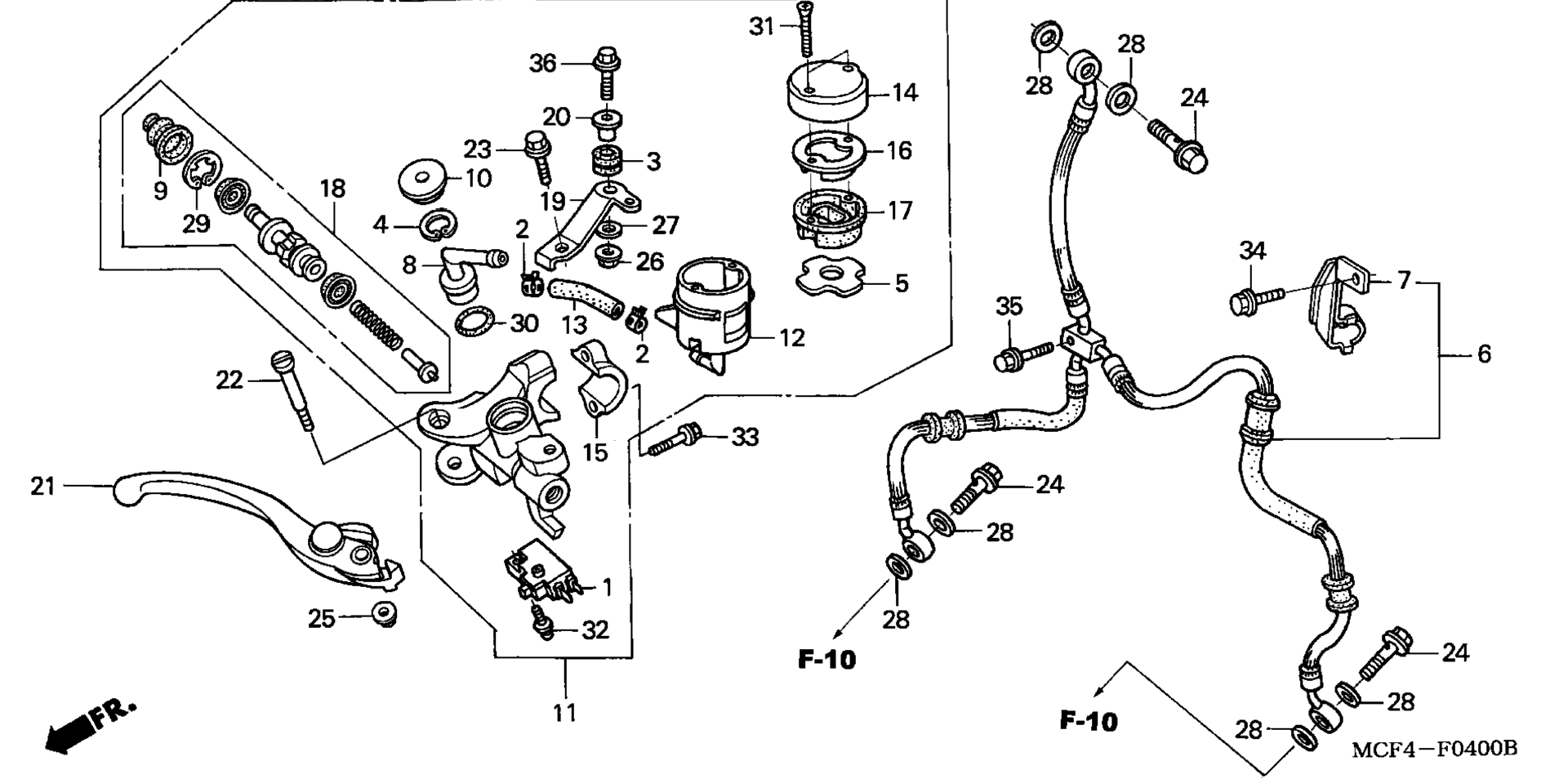

Схема переднего главного цилиндра тормоза для RVT1000R A
Схема
Детали
Номер
Наименование детали
Цена
1
SWITCH ASSY., FR. STOP art. 35340-MM5-600
По запросу
2
CLAMP, MASTER CYLINDER OIL HOSE art. 43514-KS6-701
По запросу
3
RUBBER, OIL CUP MOUNTING art. 43516-HA2-000
По запросу
4
CIRCLIP, RR. MASTER CYLINDER art. 43517-KS6-701
По запросу
5
FLOAT, RR. MASTER CYLINDER art. 43523-MAH-671
По запросу
6
HOSE, FR. BRAKE art. 45125-MCF-D31
По запросу
7
CLAMP, FR. BRAKE HOSE art. 45156-MCF-000
По запросу
8
CONNECTOR, MASTER CYLINDER art. 45503-KV3-006
По запросу
9
BOOT art. 45504-MCF-006
По запросу
10
COVER, DUST art. 45505-KV3-006
По запросу
11
MASTER CYLINDER SUB-ASSY., FR. BRAKE (NISSIN) art. 45510-MCF-D31
По запросу
12
CUP, OIL art. 45511-KV3-016
По запросу
13
HOSE, MASTER CYLINDER OIL art. 45512-MAS-006
По запросу
14
CAP, OIL CUP art. 45513-KV3-006
По запросу
15
HOLDER, MASTER CYLINDER art. 45517-166-006
По запросу
16
PLATE, DIAPHRAGM art. 45518-KV3-006
По запросу
17
DIAPHRAGM art. 45520-KV3-006
По запросу
18
MASTER CYLINDER SET art. 45530-MCJ-751
По запросу
19
STAY, FR. MASTER CYLINDER art. 45550-MCF-006
По запросу
20
COLLAR (6.3X13) art. 50324-425-010
По запросу
21
LEVER ASSY., R. HANDLE art. 53170-MCJ-751
По запросу
22
BOLT, HANDLE LEVER art. 90114-MCF-006
По запросу
23
BOLT, FLANGE (6X12) art. 90117-MR7-000
По запросу
24
BOLT, OIL (10X22) art. 90145-MS9-612
По запросу
25
NUT, CAP (6MM) art. 90201-415-000
По запросу
26
NUT, U (6MM) art. 90301-MG3-000
По запросу
27
WASHER (6X16) art. 90473-147-000
По запросу
28
Шайба-прокладка Honda art. 90545-300-000
от 368 ₽
29
CIRCLIP art. 90651-MCF-006
По запросу
30
O-RING (14.8X2.4) art. 91212-422-006
По запросу
31
SCREW, FLAT (4X50) art. 93600-04050-1G
По запросу
32
SCREW-WASHER (4X12) art. 93893-04012-07
По запросу
33
BOLT, FLANGE (6X22) art. 96001-06022-07
По запросу
34
BOLT, FLANGE (6X12) art. 96300-06012-07
По запросу
35
BOLT, FLANGE (6X25) art. 96300-06025-07
По запросу
36
BOLT, FLANGE (6X28) art. 96300-06028-07
По запросу
