модель 2004 года
- Модель XR650
- Код модели XR650L AC

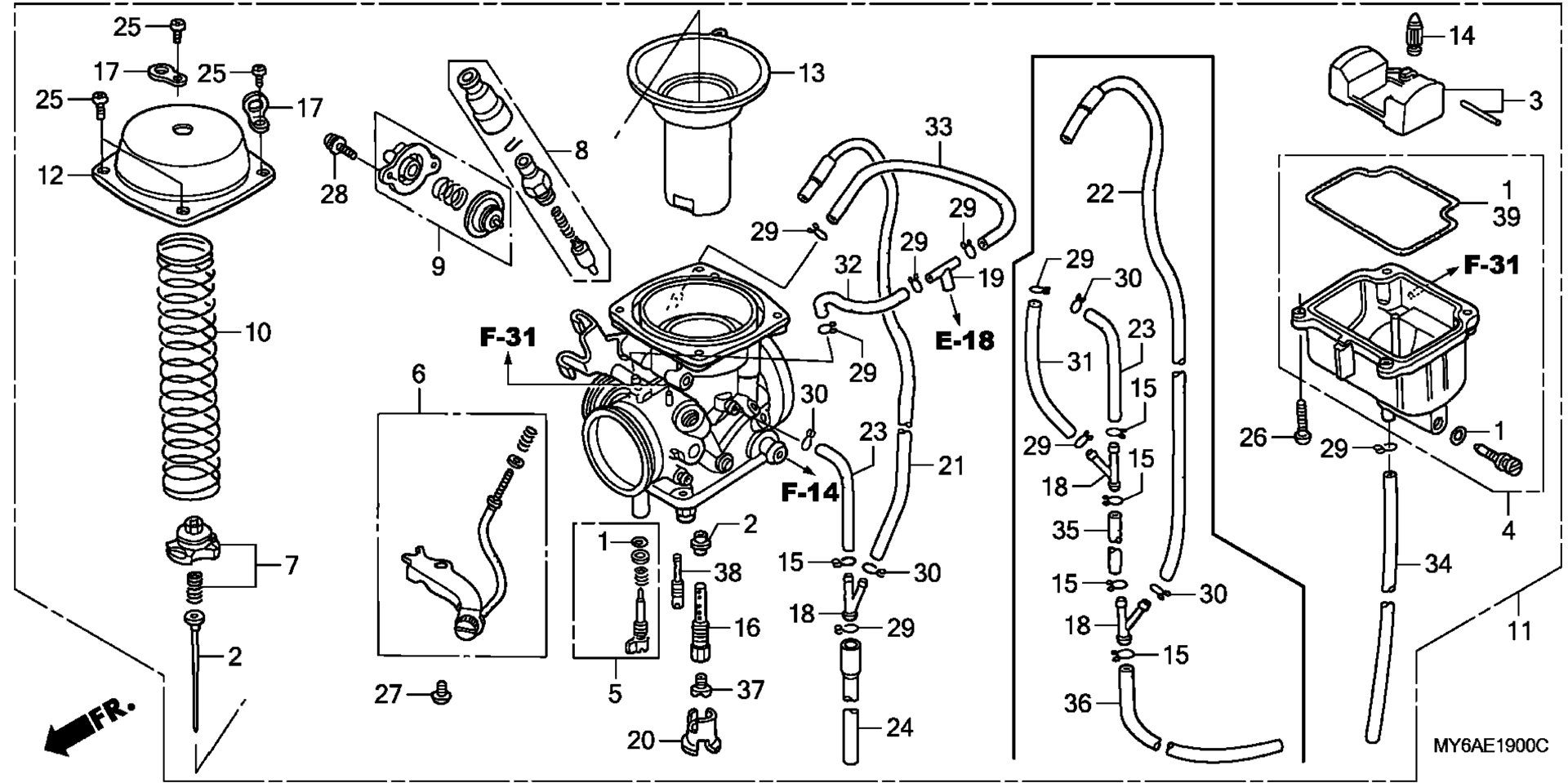

Схема карбюратора для XR650L AC
Схема
Детали
Номер
Наименование детали
Цена
1
(CARBURETOR NO.) art. 16010-KPK-901
По запросу
2
NEEDLE SET, JET art. 16012-MY6-770
По запросу
3
FLOAT SET art. 16013-KR3-980
По запросу
4
(CARBURETOR NO.) art. 16015-MAK-003
По запросу
5
SCREW SET art. 16016-MY6-770
По запросу
6
SCREW SET art. 16029-MY6-770
По запросу
7
PLATE SET, VALVE art. 16037-MAK-000
По запросу
8
VALVE SET, STARTER art. 16046-MY6-770
По запросу
9
VALVE SET, AIR CUT (N/A- USE ALTERNATE PART NO. art. 16048-KAB-305
По запросу
10
SPRING, COMPRESSION COIL art. 16050-MY6-670
По запросу
11
(FRAME NO.) art. 16100-MY6-782
По запросу
12
TOP art. 16107-MK4-602
По запросу
13
PISTON, VACUUM art. 16111-MY6-670
По запросу
14
VALVE, FLOAT art. 16155-MN9-004
По запросу
15
CLIP, TUBE art. 16163-GHB-600
По запросу
16
HOLDER, NEEDLE JET art. 16165-MY6-770
По запросу
17
BINDER art. 16179-HA0-003
По запросу
18
JOINT art. 16180-ML6-671
По запросу
19
T-JOINT art. 16180-195-731
По запросу
20
PLATE, BUFFER art. 16185-MN9-004
По запросу
22
TUBE art. 16198-MY6-780
По запросу
23
TUBE art. 16199-MN9-004
По запросу
25
SCREW, PAN (4X8) art. 93500-04008-0A
По запросу
26
SCREW, PAN (4X14) art. 93500-04014-0A
По запросу
27
SCREW, PAN (6X10) art. 93500-06010-0A
По запросу
28
SCREW-WASHER (4X10) art. 93892-04010-08
По запросу
29
CLIP, TUBE (B7) art. 95002-02079
По запросу
30
CLIP, TUBE (B8) art. 95002-02089
По запросу
31
BULK HOSE, VACUUM (3.5X1000) (3.5X50) art. 95005-35001-50M
По запросу
32
BULK HOSE, VACUUM (3.5X8000) (3.5X70) art. 95005-35008-10M
По запросу
33
BULK HOSE, VACUUM (3.5X8000) (3.5X180) art. 95005-35008-10M
По запросу
35
BULK HOSE, VACUUM (5X1000) (5X80) art. 95005-50001-50M
По запросу
36
BULK HOSE, VACUUM (5X1000) (5X200) art. 95005-50001-50M
По запросу
37
JET, MAIN (#150) art. 99101-GHB-1500
По запросу
37
JET, MAIN (#152) art. 99101-GHB-1520
По запросу
38
JET, SLOW (#50) art. 99104-KC1-0500
По запросу
39
(CARBURETOR NO.) art. 16163-KPK-901
По запросу
Другие схемы модели
Карбюратор
