модель 2004 года
- Модель XR650
- Код модели XR650L AC

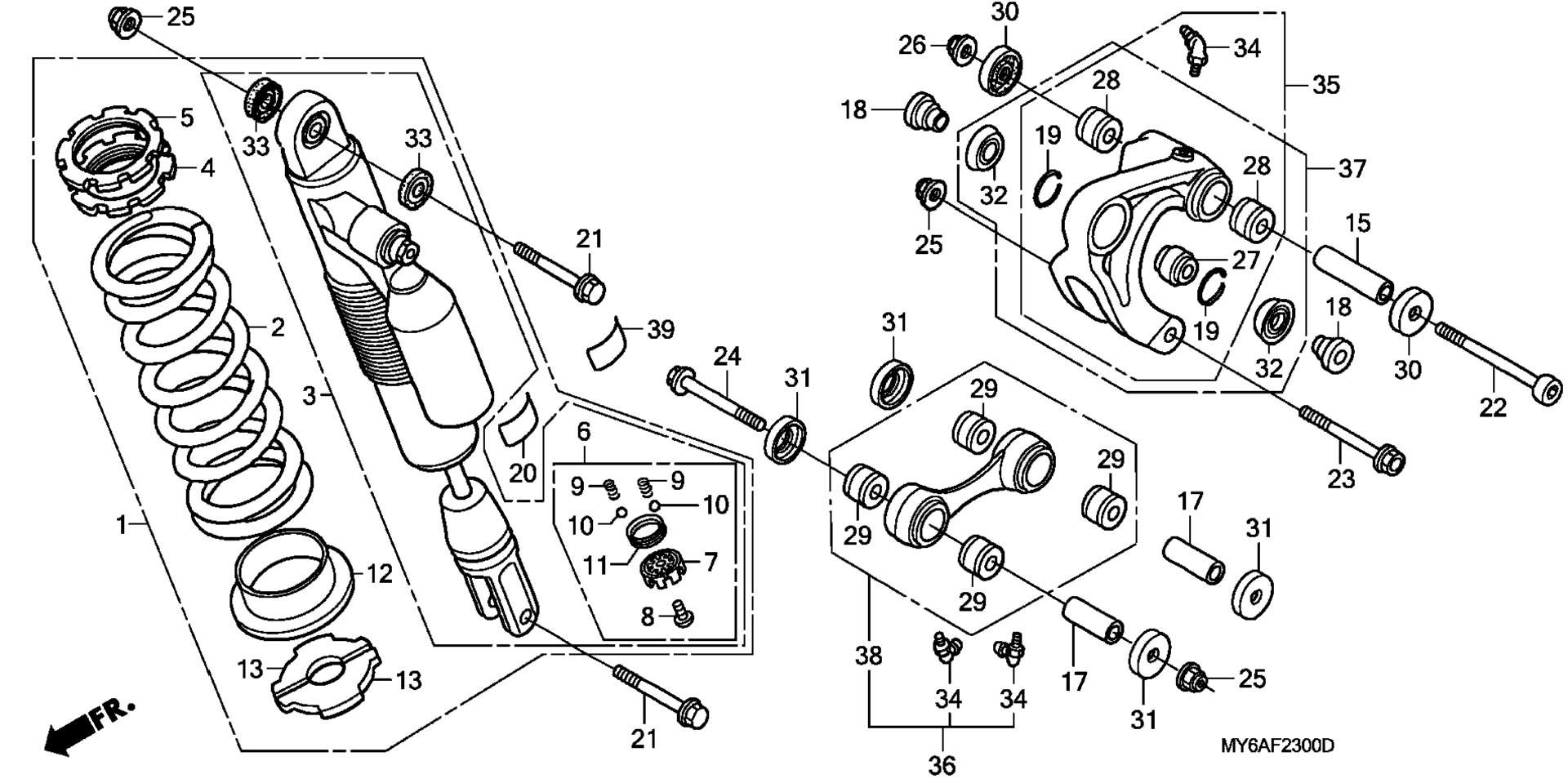

Схема заднего амортизатора для XR650L AC
Схема
Детали
Номер
Наименование детали
Цена
1
CUSHION ASSY., RR. (SHOWA) art. 52400-MY6-881
По запросу
2
SPRING, RR. SHOCK ABSORBER (SHOWA) art. 52401-MY6-881
По запросу
3
DAMPER, RR. (SHOWA) art. 52410-MY6-771
По запросу
4
ADJUSTER, SPRING art. 52422-KS7-701
По запросу
5
NUT, ADJUSTER art. 52423-KS7-701
По запросу
6
PLATE SET, TENSION ADJUSTING art. 52442-MN1-671
По запросу
7
PLATE, TENSION ADJUSTING art. 52443-MN1-671
По запросу
8
SCREW art. 52448-KF0-003
По запросу
9
SPRING, CLICK art. 52455-KF0-003
По запросу
10
BALL art. 52456-KF0-003
По запросу
11
SEAL, RING art. 52457-KN5-003
По запросу
12
SEAT C, SPRING art. 52458-MN1-681
По запросу
13
STOPPER, SPRING SEAT art. 52459-MN1-681
По запросу
15
COLLAR, CUSHION ARM PIVOT art. 52463-KN5-000
По запросу
17
COLLAR, CUSHION CONNECTING ROD art. 52473-KN5-000
По запросу
18
COLLAR, DAMPER art. 52486-KN5-000
По запросу
19
RING, STOPPER art. 52487-KN5-000
По запросу
20
LABEL, RR. DAMPER (ENGLISH) art. 87516-KV6-610
По запросу
21
BOLT, FLANGE (10X46) art. 90103-KE8-003
По запросу
22
BOLT, SOCKET (12X102) art. 90128-MN1-670
По запросу
23
BOLT, FLANGE (10X77) art. 90129-KF0-000
По запросу
24
BOLT, FLANGE (10X65) art. 90151-MG3-000
По запросу
25
NUT, U (10MM) (FUSE RASHI) art. 90304-GE8-003
По запросу
26
NUT, FLANGE (12MM) (FUSERASHI) art. 90306-KF0-003
По запросу
27
BEARING, SPHERICAL (14MM) art. 91077-KN5-004
По запросу
28
BEARING, CUSHION ARM (NTN) art. 91078-KN5-003
По запросу
29
BEARING, CONNECTING ROD art. 91079-KN5-003
По запросу
30
SEAL, CUSHION ARM art. 91261-KN5-003
По запросу
31
SEAL, CUSHION CONNECTING ROD PIVOT art. 91262-KN5-003
По запросу
32
DUST SEAL B art. 91351-KN5-004
По запросу
33
DUST SEAL, RR. CUSHION (UPPER) art. 91351-KS7-003
По запросу
37
ARM SUB-ASSY., CUSHION art. 52465-MY6-A40
По запросу
38
ROD ASSY., CUSHION CONNECTING art. 52475-MY6-A40
По запросу
