модель 2004 года
- Модель XR650
- Код модели XR650L AC

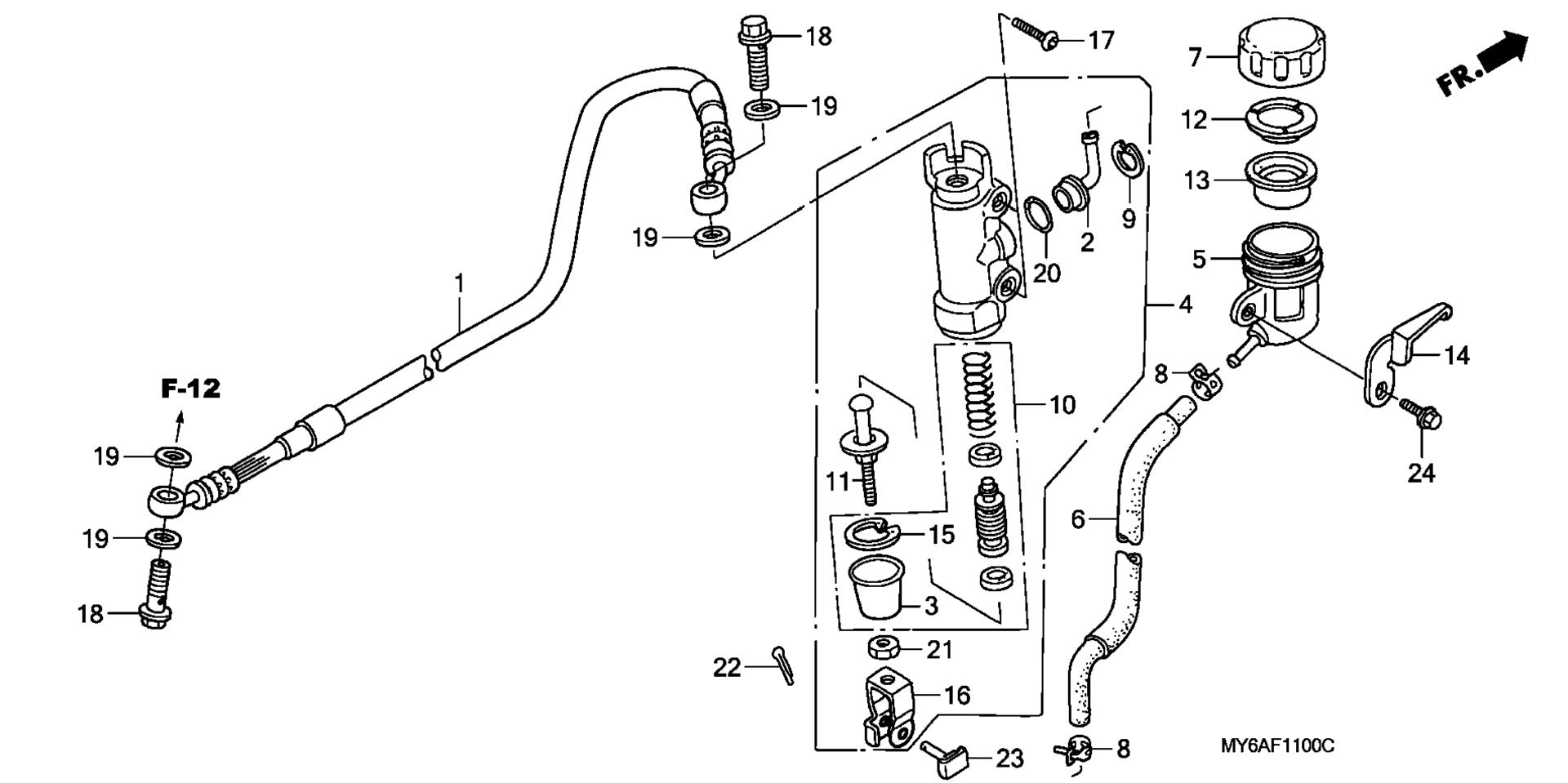

Схема заднего главного цилиндра тормоза для XR650L AC
Схема
Детали
Номер
Наименование детали
Цена
1
HOSE, RR. BRAKE art. 43125-MY6-671
По запросу
2
CONNECTOR, MASTER CYLINDER art. 43503-KS6-701
По запросу
3
BOOT art. 43504-MB2-006
По запросу
4
MASTER CYLINDER SUB-ASSY., RR. BRAKE (NISSIN) art. 43510-KZ1-315
По запросу
5
CUP, MASTER CYLINDER OIL art. 43511-KS6-702
По запросу
6
HOSE, MASTER CYLINDER art. 43512-MY6-670
По запросу
7
CAP, MASTER CYLINDER art. 43513-KS6-701
По запросу
8
CLAMP, MASTER CYLINDER OIL HOSE art. 43514-KS6-701
По запросу
9
CIRCLIP, RR. MASTER CYLINDER art. 43517-KS6-701
По запросу
10
PISTON SET, MASTER CYLINDER art. 43520-MJ6-315
По запросу
11
ROD, PUSH art. 43530-KAE-006
По запросу
12
PLATE, DIAPHRAGM art. 45518-GM9-711
По запросу
13
DIAPHRAGM art. 45520-GM9-711
По запросу
14
HOLDER, MASTER CYLINDER CAP art. 45535-KW3-000
По запросу
15
CIRCLIP art. 46182-500-013
По запросу
16
JOINT, BRAKE ROD art. 46504-KV6-702
По запросу
17
BOLT, RR. MASTER CYLINDER art. 90109-KZ9-000
По запросу
18
BOLT, OIL (10X22) art. 90145-MS9-612
По запросу
19
Шайба-прокладка Honda art. 90545-300-000
от 368 ₽
20
O-RING (14.8X2.4) art. 91212-422-006
По запросу
21
NUT, HEX. (8MM) art. 94002-08000-0S
По запросу
22
PIN, SPLIT (2.0X12) art. 94201-20120
По запросу
23
PIN D, JOINT art. 95015-54000
По запросу
24
BOLT, FLANGE (6X16) art. 96300-06016-00
По запросу
