модель 2004 года
- Модель XR650
- Код модели XR650L AC

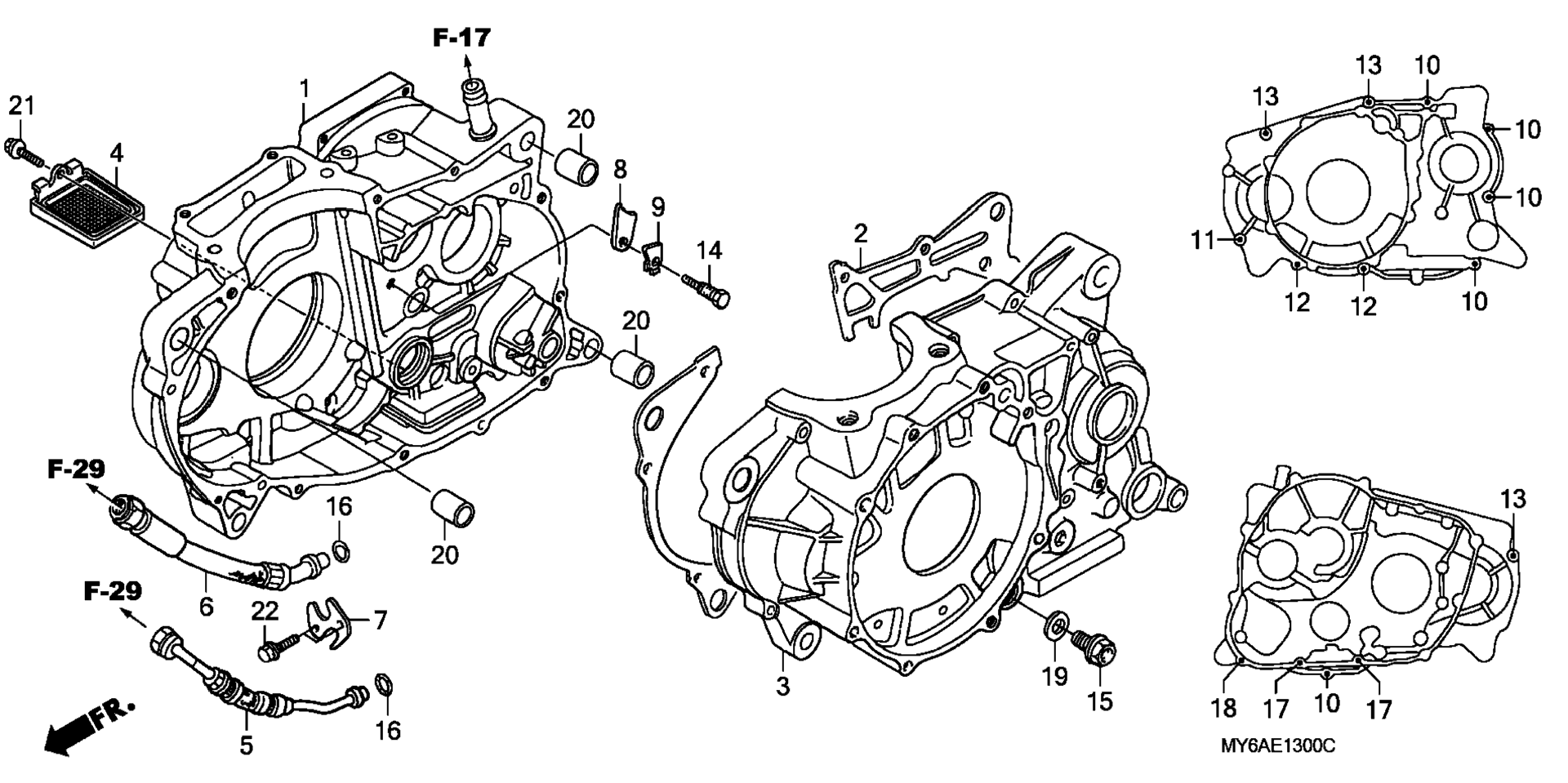

Схема картера для XR650L AC
Схема
Детали
Номер
Наименование детали
Цена
1
CRANKCASE, R. art. 11100-MY6-671
По запросу
2
GASKET, CRANKCASE art. 11191-MN1-702
По запросу
3
CRANKCASE, L. art. 11200-MY6-670
По запросу
4
SCREEN, OIL FILTER (KOYO) art. 15421-MN1-671
По запросу
5
HOSE A, OIL art. 15610-MN1-702
По запросу
6
HOSE B, OIL art. 15620-MN1-670
По запросу
7
PLATE art. 15630-MG3-010
По запросу
8
PLATE, BEARING SETTING art. 23521-MAN-690
По запросу
9
WASHER, LOCK (8MM) art. 23523-MG2-790
По запросу
10
BOLT, FLANGE (6X32) (NSHF) art. 90004-GHB-690
По запросу
11
Болт Honda art. 90004-GHB-710
По запросу
12
BOLT, FLANGE (6X45) (NSHF) art. 90004-GHB-720
По запросу
13
BOLT, FLANGE (6X50) (NSHF) art. 90004-GHB-730
По запросу
14
BOLT, SPECIAL (8MM) art. 90088-MG3-000
По запросу
15
BOLT, DRAIN PLUG (12X15) art. 90131-896-650
По запросу
16
GASKET, RUBBER (10.5MM) art. 91302-MG2-792
По запросу
17
BOLT, STUD (6X22) art. 92900-06022-0E
По запросу
18
BOLT, STUD (6X35) art. 92900-06035-0E
По запросу
19
Кольцо 12MM Honda art. 94109-12000
По запросу
20
PIN, DOWEL (14X20) art. 94301-14200
По запросу
21
BOLT, FLANGE (6X14) art. 95701-06014-00
По запросу
22
BOLT, FLANGE (6X16) art. 96001-06016-07
По запросу
