модель 2005 года
- Модель VTX1300
- Код модели VTX1300S A

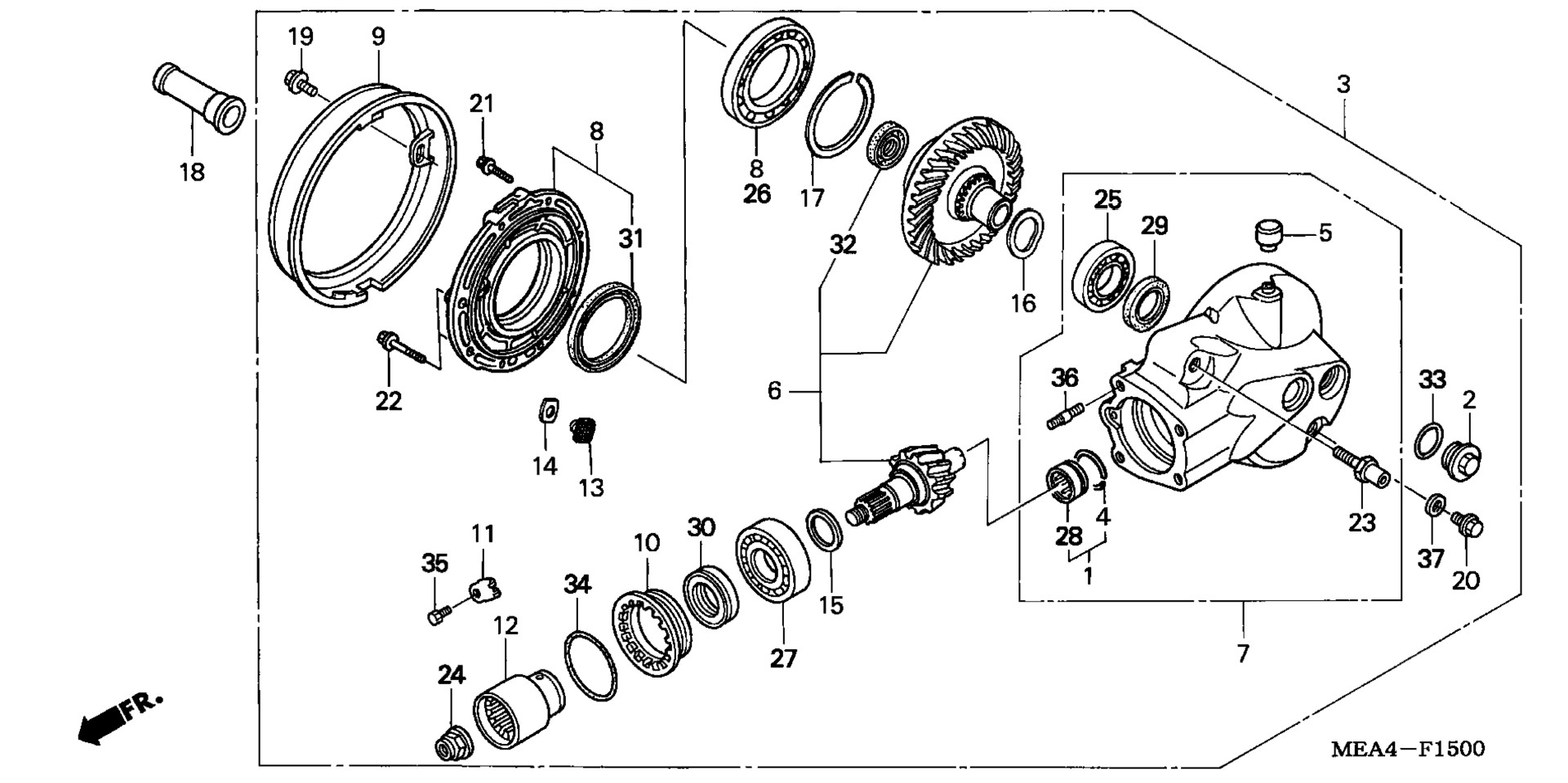

Схема fINAL DRIVEN передача для VTX1300S A
Схема
Детали
Номер
Наименование детали
Цена
1
BEARING SET, NEEDLE art. 06910-MAM-A00
По запросу
2
Заливная пробка заднего редуктора art. 12361-300-000
от 1 470 ₽
3
GEAR ASSY., FINAL art. 41300-MEA-671
По запросу
4
RING, STOPPER art. 41305-MB4-770
По запросу
5
CAP, BREATHER art. 41306-MB0-020
По запросу
6
GEAR SET, FINAL art. 41310-MEA-670
По запросу
7
CASE SUB-ASSY., FINAL GEAR art. 41311-MCH-010
По запросу
8
COVER SUB-ASSY., FINAL GEAR art. 41320-MCH-000
По запросу
9
PLATE, DUST GUARD art. 41324-MCH-000
По запросу
10
RETAINER, BEARING art. 41331-MN5-000
По запросу
11
LOCK B, BEARING ADJUSTING (DOUBLE TABS) art. 41333-415-000
По запросу
11
LOCK A, BEARING ADJUSTING (SINGLE TAB) art. 41332-415-000
По запросу
12
JOINT, PINION art. 41410-ME9-770
По запросу
13
PIN, RING GEAR STOPPER art. 41436-MB0-310
По запросу
14
SHIM A, STOPPER PIN (0.10) art. 41437-MB0-310
По запросу
14
SHIM B, STOPPER PIN (0.15) art. 41438-MB0-310
По запросу
15
SHIM G, PINION GEAR (1.68) art. 41456-MG9-000
По запросу
15
SHIM F, PINION GEAR (1.62) art. 41455-MG9-000
По запросу
15
SHIM E, PINION GEAR (1.56) art. 41454-MG9-000
По запросу
15
SHIM D, PINION GEAR (1.50) art. 41453-MG9-000
По запросу
15
SHIM C, PINION GEAR (1.44) art. 41452-MG9-000
По запросу
15
SHIM B, PINION GEAR (1.38) art. 41451-MG9-000
По запросу
15
SHIM A, PINION GEAR (1.32) art. 41450-MG9-000
По запросу
16
WASHER, SPECIAL (35X40) art. 41510-MB0-003
По запросу
17
SPACER B, RING GEAR (1.88) art. 41531-MG9-000
По запросу
17
SPACER G, RING GEAR (2.18) art. 41536-MG9-000
По запросу
17
SPACER A, RING GEAR (1.82) art. 41530-MG9-000
По запросу
17
SPACER I, RING GEAR (2.30) art. 41538-MG9-000
По запросу
17
SPACER H, RING GEAR (2.24) art. 41537-MG9-000
По запросу
17
SPACER C, RING GEAR (1.94) art. 41532-MG9-000
По запросу
17
SPACER D, RING GEAR (2.00) art. 41533-MG9-000
По запросу
17
SPACER E, RING GEAR (2.06) art. 41534-MG9-000
По запросу
17
SPACER F, RING GEAR (2.12) art. 41535-MG9-000
По запросу
18
COLLAR B, RR. AXLE DISTANCE art. 42625-MCH-000
По запросу
19
BOLT, FLANGE (6X12) (CT200) art. 90013-883-000
По запросу
20
BOLT, PLUG (14MM) art. 90118-MCH-000
По запросу
21
BOLT, FLANGE (8X27) art. 90133-MB0-000
По запросу
22
BOLT, FLANGE (10X35) art. 90134-HA0-000
По запросу
23
BOLT, RR. CUSHION art. 90157-MCH-000
По запросу
24
NUT, HEX. (16MM) art. 90381-MT3-000
По запросу
25
BEARING, RADIAL BALL (35X62X18) (TOYO) art. 91052-MN5-003
По запросу
26
BEARING, RADIAL BALL (65X100X14) art. 91053-MCH-003
По запросу
27
Подшипник Honda art. 91061-MT3-003
По запросу
28
BEARING, NEEDLE (20X35X18) art. 91062-MG9-013
По запросу
29
OIL SEAL (35X54X8) art. 91261-MCH-003
По запросу
30
OIL SEAL (39X56X7) art. 91262-MCH-003
По запросу
31
OIL SEAL (65X85X7) art. 91265-MCH-003
По запросу
32
DUST SEAL (26X40X5) art. 91268-463-003
По запросу
33
Кольцо резиновое 30,8 мм Honda art. 91302-001-020
от 788 ₽
34
O-RING (64.5X3.5) (ARAI) art. 91359-MG9-003
По запросу
35
BOLT, HEX. (6X12) art. 92101-06012-0A
По запросу
36
BOLT 2, STUD (10X28) art. 92916-10028-0E
По запросу
37
Шайба сливной пробки 14 мм Honda art. 94109-14000
По запросу
