модель 2005 года
- Модель VTX1300
- Код модели VTX1300S A

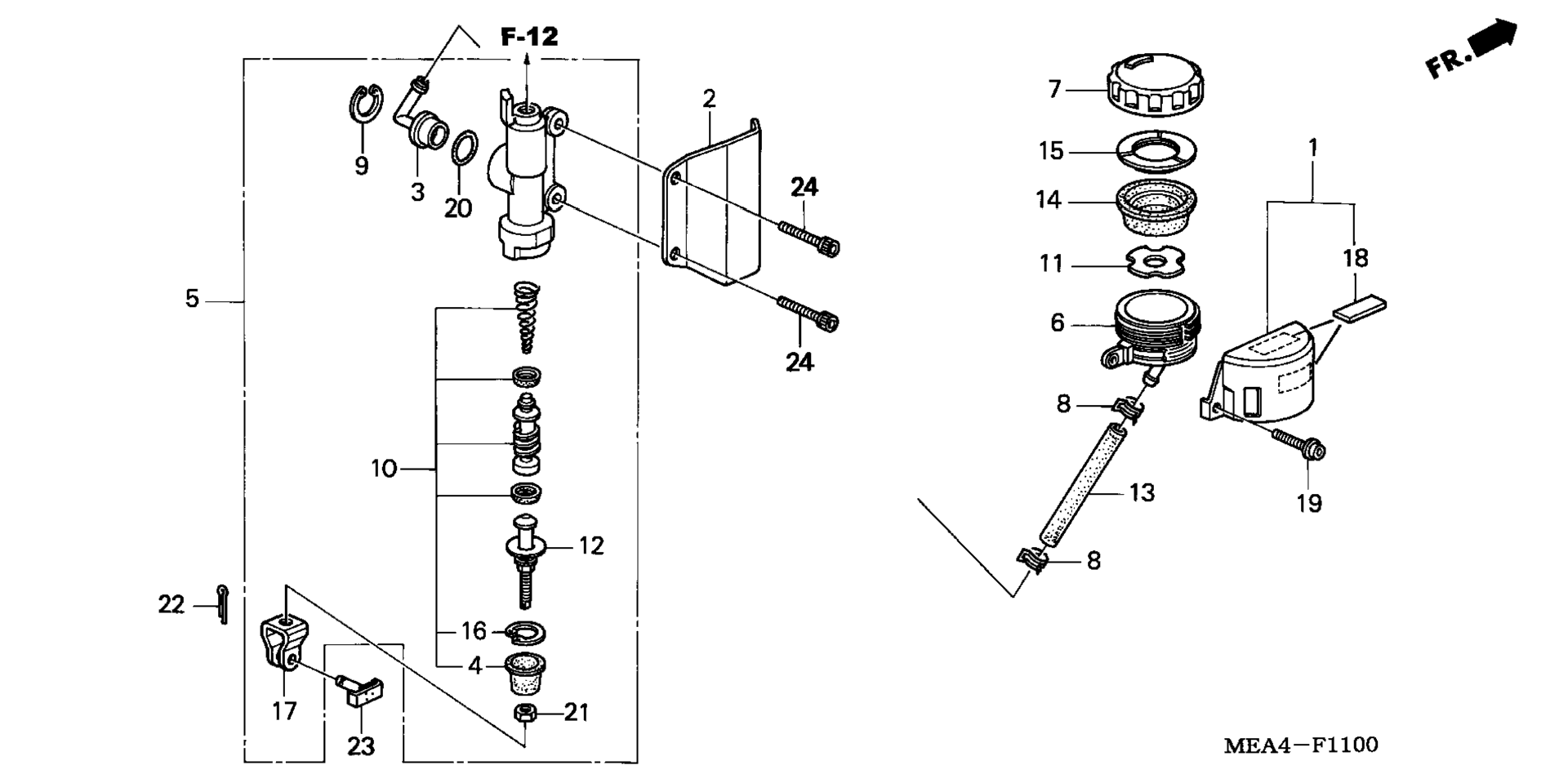

Схема заднего главного цилиндра тормоза для VTX1300S A
Схема
Детали
Номер
Наименование детали
Цена
1
COVER, RR. BRAKE OIL CUP art. 21341-MEA-670
По запросу
2
COVER, STOP SWITCH art. 21342-MEA-670
По запросу
3
CONNECTOR, MASTER CYLINDER art. 43503-KS6-701
По запросу
4
BOOT art. 43504-MB2-006
По запросу
5
MASTER CYLINDER SUB-ASSY., RR. art. 43510-MEA-902
По запросу
6
CUP, OIL art. 43511-MR7-016
По запросу
7
CAP, OIL CUP art. 43513-MY1-006
По запросу
8
CLAMP, MASTER CYLINDER OIL HOSE art. 43514-KS6-701
По запросу
9
CIRCLIP, RR. MASTER CYLINDER art. 43517-KS6-701
По запросу
10
PISTON SET, MASTER CYLINDER art. 43520-MJ6-315
По запросу
11
FLOAT, RR. MASTER CYLINDER art. 43523-MAH-671
По запросу
12
ROD, PUSH art. 43530-KV3-701
По запросу
13
HOSE, MASTER CYLINDER OIL art. 45512-MCJ-006
По запросу
14
DIAPHRAGM art. 45520-300-000
По запросу
15
PLATE, DIAPHRAGM art. 45521-MJ6-006
По запросу
16
CIRCLIP art. 46182-500-013
По запросу
17
JOINT, BRAKE ROD art. 46504-MAH-671
По запросу
18
CUSHION, NUMBER PLATE art. 84703-KC2-960
По запросу
19
BOLT, FLANGE SOCKET (6X20) art. 90097-MY6-880
По запросу
20
O-RING (14.8X2.4) art. 91212-422-006
По запросу
21
NUT, HEX. (8MM) art. 94002-08000-0S
По запросу
22
PIN, SPLIT (2.0X15) art. 94201-20150
По запросу
23
PIN D, JOINT art. 95015-54000
По запросу
24
BOLT, SOCKET (6X25) art. 96600-06025-07
По запросу
Другие схемы модели
Задний главный цилиндр тормоза
