модель 2005 года
- Модель VTX1300
- Код модели VTX1300S A

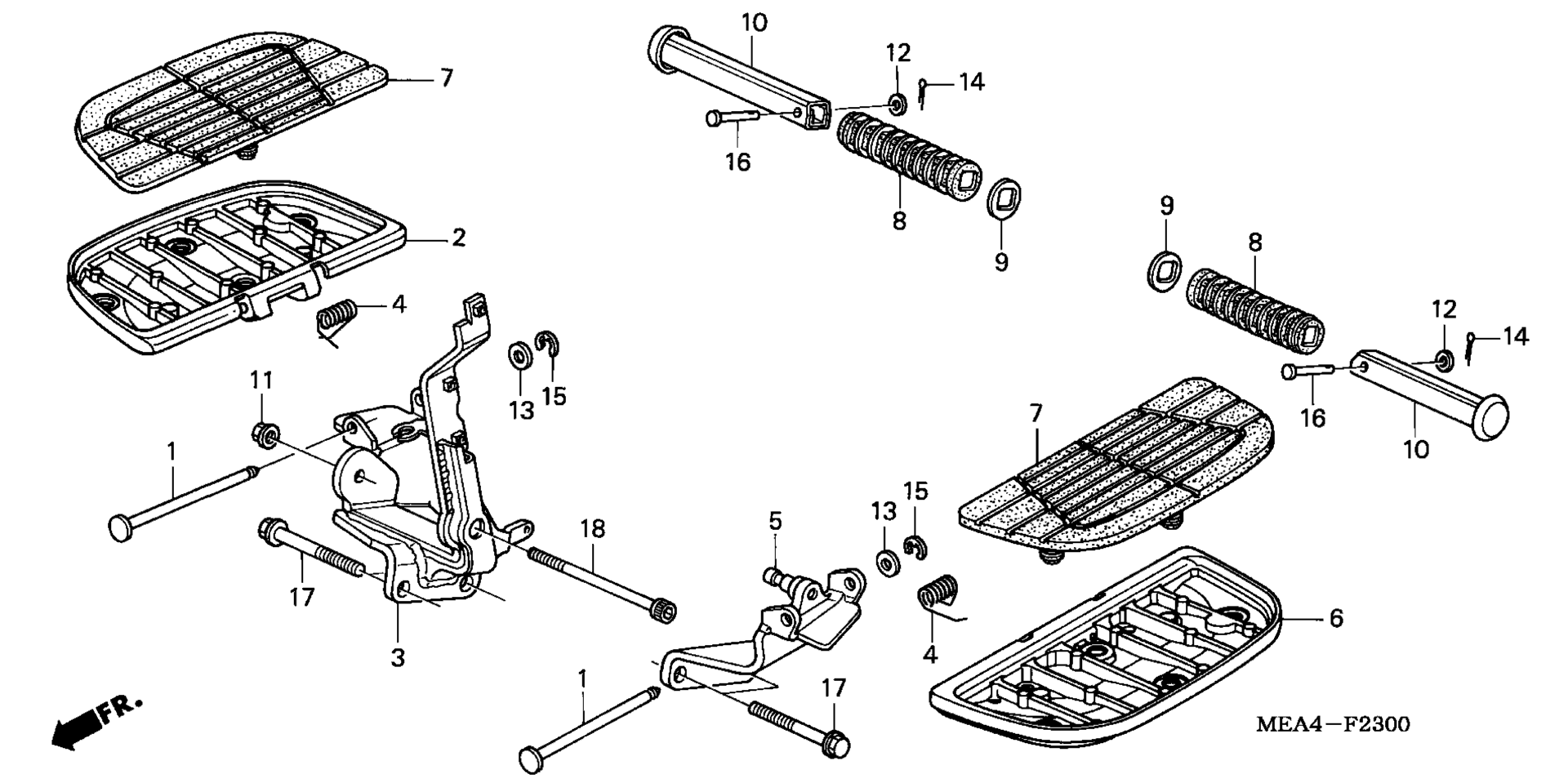

Схема подножка для VTX1300S A
Схема
Детали
Номер
Наименование детали
Цена
1
PIN, STEP JOINT art. 50603-MBH-000
По запросу
2
BOARD, R. STEP art. 50612-MEA-671
По запросу
3
BRACKET, R. STEP art. 50615-MEA-670
По запросу
4
SPRING, STEP RETURN art. 50617-MEA-670
По запросу
5
BRACKET, L. STEP art. 50625-MEA-670
По запросу
6
BOARD, L. STEP (COO) art. 50642-MEA-671
По запросу
7
RUBBER, MAIN STEP art. 50661-MCV-000
По запросу
8
RUBBER, PILLION FOOTPEG art. 50716-371-660
По запросу
8
RUBBER, PILLION STEP art. 50710-377-000
По запросу
9
WASHER, PILLION STEP art. 50712-413-000
По запросу
10
BAR, PILLION STEP art. 50715-MFR-305
По запросу
11
NUT, FLANGE (8MM) art. 90309-MR1-770
По запросу
12
WASHER, PLAIN (6MM) art. 94101-06800
По запросу
13
WASHER, PLAIN (8MM) art. 94102-08000
По запросу
14
PIN, SPLIT (1.6X12) art. 94201-16120
По запросу
15
E-RING (7MM) art. 94540-07029
По запросу
16
PIN A, PILLION STEP art. 95015-81000
По запросу
17
BOLT, FLANGE (10X50) art. 95701-10050-07
По запросу
18
BOLT, SOCKET (8X125) art. 96600-08125-07
По запросу
