модель 2005 года
- Модель VTX1300
- Код модели VTX1300S A

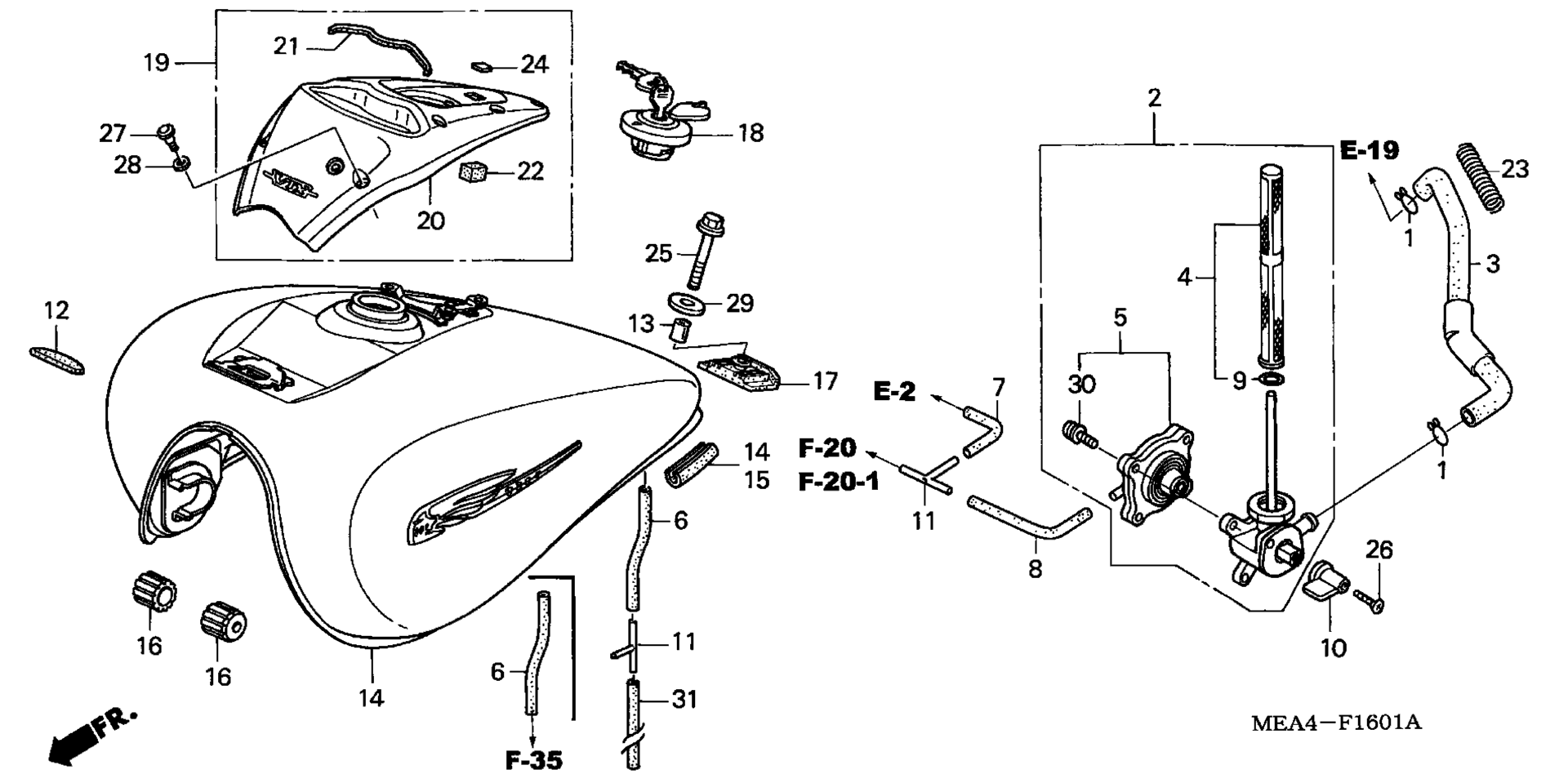

Схема топливного бака (VTX1300S'04-'07) (VTX1300R'05-'07) для VTX1300S A
Схема
Детали
Номер
Наименование детали
Цена
1
CLIP, OIL DRAIN TUBE art. 15771-KV6-000
По запросу
2
PETCOCK ASSY. art. 16950-MEM-674
По запросу
3
TUBE, FUEL art. 16951-MEM-670
По запросу
4
SCREEN SET, FUEL STRAINER art. 16952-MAZ-003
По запросу
5
COVER SET, PETCOCK art. 16953-KEA-023
По запросу
6
TUBE (3.5X300) art. 16956-MEA-670
По запросу
7
TUBE A, VACUUM art. 16956-MEM-670
По запросу
8
TUBE B, VACUUM art. 16957-MEM-670
По запросу
9
O-RING art. 16958-KM9-005
По запросу
10
LEVER, PETCOCK art. 16963-MY5-610
По запросу
11
JOINT A, VACUUM TUBE art. 17201-MG9-000
По запросу
12
RUBBER, FR. FUEL TANK art. 17511-KGB-610
По запросу
13
COLLAR, FUEL TANK MOUNTING art. 17515-MAH-000
По запросу
14
TANK SET, FUEL *NH1* (WL) (BLACK) art. 17520-MEA-740ZA
По запросу
14
TANK SET, FUEL *RP166M* (WL) (KELLY MAGENTA METALLIC) art. 17520-MEA-740ZE
По запросу
14
TANK SET, FUEL *NH451M* (WL) (ORION SILVER METALLIC) art. 17520-MEA-740ZD
По запросу
14
TANK SET, FUEL *R274M* (WL) (DURANGO RED METALLIC) art. 17520-MEA-740ZC
По запросу
15
TRIM, FUEL TANK art. 17523-MEA-670
По запросу
16
CUSHION, FR. FUEL TANK art. 17611-MCH-000
По запросу
17
CUSHION, RR. FUEL TANK art. 17613-MEM-670
По запросу
18
CAP, FUEL FILLER art. 17620-KR3-753
По запросу
19
COVER SET, FR. TOP (TYPE1) (WL) art. 17620-MEA-670ZA
По запросу
20
COVER, FR. TOP art. 17621-MEA-670
По запросу
21
SEAL, FR. TOP COVER art. 17622-MEA-670
По запросу
22
CUSHION, FR. TOP COVER art. 17624-MEA-670
По запросу
23
WIRE, GUARD art. 17672-MY1-000
По запросу
24
EMBLEM, PRODUCT (MARUI) art. 86150-KPG-901
По запросу
25
BOLT, FLANGE (8X39) art. 90021-MEA-670
По запросу
26
SCREW, OVAL (5X12) art. 90111-MZ5-000
По запросу
27
SCREW, SPECIAL (5X10.5) art. 90114-MCH-000
По запросу
28
WASHER, TOP COVER SETTING art. 90508-MCH-000
По запросу
29
WASHER (8.5X28) art. 90534-MV4-000
По запросу
30
SCREW-WASHER (4X16) art. 93892-04016-08
По запросу
31
BULK HOSE, VACUUM (3.5X8000) (3.5X520) art. 95005-35008-10M
По запросу
