модель 2009 года
- Модель DN-01
- Код модели NSA700A AC

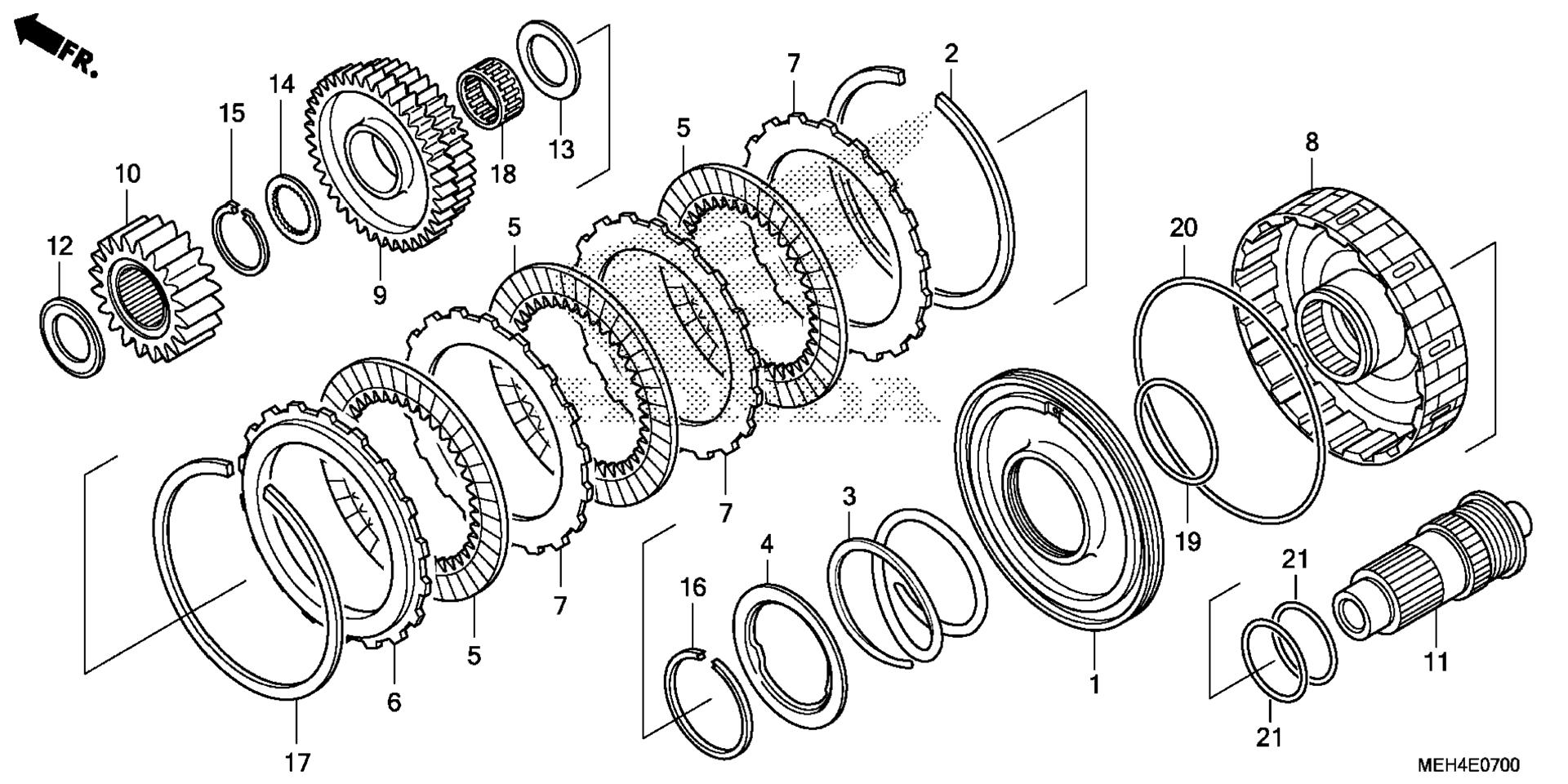

Схема сцепления для NSA700A AC
Схема
Детали
Номер
Наименование детали
Цена
1
PISTON, CLUTCH art. 22530-HN8-003
По запросу
2
Кольцо пружинное Honda art. 22536-HN8-003
По запросу
3
Пружина сцепления Honda art. 22541-HN8-003
По запросу
4
Седло пружины сцепления Honda art. 22542-HN8-003
По запросу
5
DISK, CLUTCH art. 22544-P4M-931
По запросу
6
Диск сцепления металлический 2,0мм art. 22562-HN8-003
По запросу
6
PLATE, CLUTCH END (11) (1.9MM) art. 22561-HN8-003
По запросу
6
PLATE, CLUTCH END (7) (2.7MM) art. 22557-P4R-003
По запросу
6
PLATE, CLUTCH END (6) (2.6MM) art. 22556-P4R-003
По запросу
6
PLATE, CLUTCH END (5) (2.5MM) art. 22555-P4R-003
По запросу
6
PLATE, CLUTCH END (4) (2.4MM) art. 22554-P4R-003
По запросу
6
PLATE, CLUTCH END (3) (2.3MM) art. 22553-P4R-003
По запросу
6
PLATE, CLUTCH END (2) (2.2MM) art. 22552-P4R-003
По запросу
6
Пластина art. 22551-P4R-003
от 2 919 ₽
7
PLATE, CLUTCH art. 22643-P4R-003
По запросу
8
GUIDE, THIRD CLUTCH art. 22651-PLX-A01
По запросу
9
GEAR A, FINAL DRIVEN (38T/38T) art. 23511-MEH-000
По запросу
10
GEAR B, FINAL DRIVE (20T) art. 23521-MEH-000
По запросу
11
SHAFT, FINAL REDUCTION art. 23600-MEH-000
По запросу
12
WASHER, THRUST (20MM) art. 90403-HA7-670
По запросу
13
WASHER, THRUST (28X44X1.5) art. 90403-KN7-670
По запросу
14
WASHER, SPLINE (28X38X1.5) art. 90451-MEH-000
По запросу
15
CIRCLIP (28MM) art. 90601-422-000
По запросу
16
Стопорное кольцо 42мм Honda art. 90603-PL4-000
По запросу
17
Стопорное кольцо 119 мм Honda art. 90605-PC9-000
По запросу
17
Стопорное кольцо 119 мм Honda art. 90605-P24-A01
По запросу
18
BEARING, NEEDLE (28X33X16.8) (NTN) art. 91012-PZ4-003
По запросу
19
Уплотнительное кольцо art. 91302-PL4-003
от 473 ₽
20
Уплотнительное кольцо Honda art. 91303-PC9-004
По запросу
21
Уплотнительное кольцо Honda art. 91307-PA9-003
от 525 ₽
