модель 2009 года
- Модель DN-01
- Код модели NSA700A AC

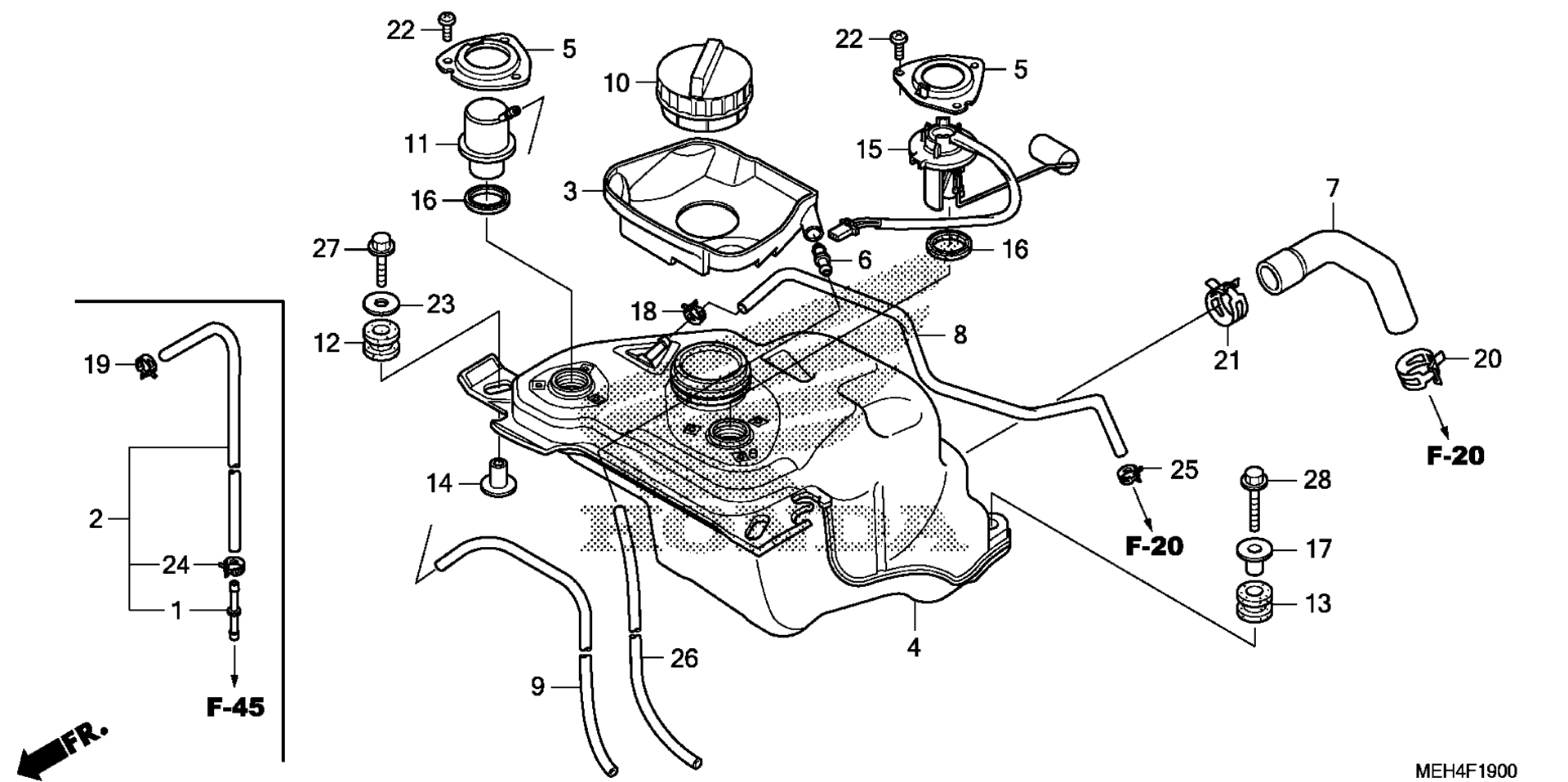

Схема топливного бака для NSA700A AC
Схема
Детали
Номер
Наименование детали
Цена
1
JOINT, FUEL TUBE art. 16958-GJ6-000
По запросу
2
TUBE B, TANK-CANISTER art. 17414-MEH-770
По запросу
3
TRAY, FUEL TANK art. 17507-MEH-000
По запросу
4
TANK, FUEL art. 17510-MEH-670
По запросу
5
PLATE, UNIT SET art. 17515-GBL-760
По запросу
6
JOINT, FUEL TUBE art. 17525-KBN-900
По запросу
7
TUBE, FUEL JOINT art. 17560-MEH-670
По запросу
8
TUBE, FUEL RETURN art. 17561-MEH-670
По запросу
10
CAP ASSY., FUEL TANK art. 17620-MEH-003
По запросу
11
SEPARATOR art. 17630-MEH-670
По запросу
12
RUBBER, MUFFLER art. 18334-KA3-830
По запросу
13
RUBBER, MUFFLER art. 18334-ML3-680
По запросу
14
COLLAR, RADIATOR MOUNTING art. 19052-MGH-640
По запросу
15
FUEL UNIT art. 37800-MEH-003
По запросу
16
GASKET, BASE art. 37801-GA7-700
По запросу
17
COLLAR, SEAT MOUNTING art. 77207-464-000
По запросу
18
CLAMP, TUBE (12.0) art. 90651-HN6-A51
По запросу
19
CLAMP, TUBE (8.0) art. 90652-KSJ-A21
По запросу
20
CLIP, HEATER HOSE (30MM) art. 90661-SL0-A01
По запросу
21
CLIP, WATER HOSE (CHUO SPRING) art. 19511-PA6-003
По запросу
22
SCREW, PAN (6X10) art. 93500-06010-0A
По запросу
23
WASHER, PLAIN (6MM) art. 94103-06000
По запросу
24
CLAMP, TUBE (D8) art. 95002-40800-08
По запросу
25
CLAMP, TUBE (D12.5) art. 95002-41250-04
По запросу
26
BULK HOSE, VACUUM (8X1000) (8X985) art. 95005-80001-20M
По запросу
27
BOLT, FLANGE (6X25) art. 95701-06025-00
По запросу
28
BOLT, FLANGE (6X30) art. 95701-06030-00
По запросу
