модель 2009 года
- Модель DN-01
- Код модели NSA700A AC

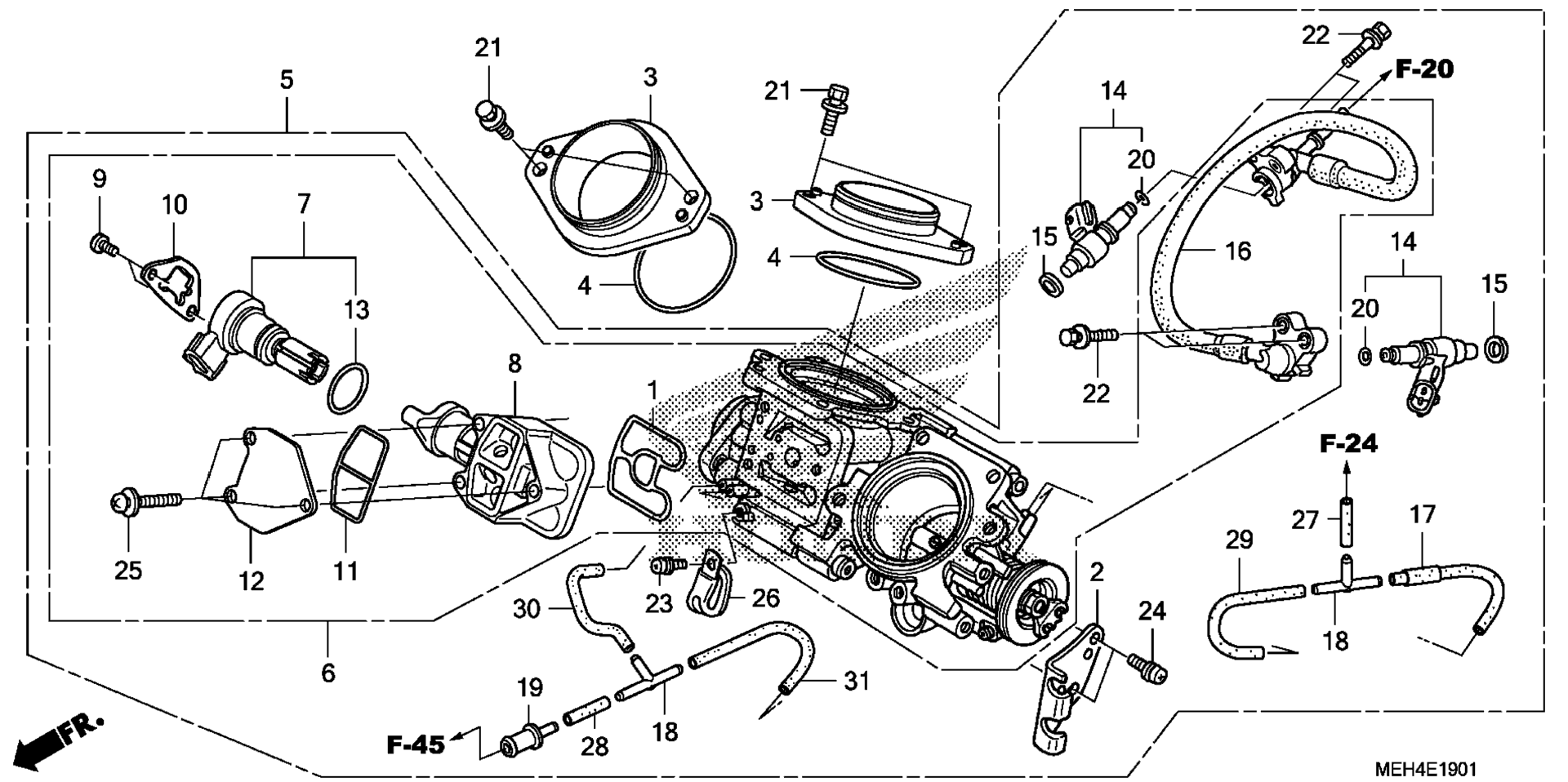

Схема дроссельного узла (AC) для NSA700A AC
Схема
Детали
Номер
Наименование детали
Цена
1
O-RING art. 16075-MEW-921
По запросу
2
STAY, WIRE art. 16169-MEW-921
По запросу
3
PLATE, FUNNEL SET art. 16188-MFF-D00
По запросу
4
O-RING (51.6X2.4) art. 16189-MFF-D00
По запросу
5
BODY ASSY., THROTTLE (GQ6BC A) art. 16400-MEH-771
По запросу
6
BODY ASSY., THROTTLE art. 16401-MEH-771
По запросу
7
MOTOR ASSY. art. 16430-MEH-013
По запросу
8
BODY, IDLE AIR CONTROL VALVE art. 16431-MEH-003
По запросу
9
SCREW, TORX art. 16433-HN8-A61
По запросу
10
PLATE, IDLE AIR CONTROL VALVE art. 16433-MEW-921
По запросу
11
O-RING art. 16434-MEH-003
По запросу
12
PLATE, IDLE AIR CONTROL VALVE art. 16435-MEH-003
По запросу
13
O-RING (17.8X1.9) art. 16435-MFJ-D01
По запросу
14
INJECTOR ASSY., FUEL art. 16450-MEW-922
По запросу
15
SEAL RING, INJECTOR art. 16472-MCW-000
По запросу
16
PIPE, FUEL art. 16610-MEH-003
По запросу
17
TUBE (3.5X130) art. 16971-MEH-003
По запросу
18
JOINT A, VACUUM TUBE art. 17201-MG9-000
По запросу
19
JOINT, TUBE art. 19126-KM1-010
По запросу
20
O-RING (7.8X1.9) art. 91301-P7A-004
По запросу
21
BOLT-WASHER (5X14) art. 93401-05014-08
По запросу
22
BOLT-WASHER (5X25) art. 93403-05025-00
По запросу
23
SCREW-WASHER (4X8) art. 93892-04008-00
По запросу
24
SCREW-WASHER (5X12) art. 93892-05012-00
По запросу
25
SCREW-WASHER (5X35) art. 93892-05035-10
По запросу
26
CLIP (2X50) art. 94591-25000
По запросу
27
BULK HOSE, VACUUM (3.5X1000) (3.5X30) art. 95005-35001-20M
По запросу
28
BULK HOSE, VACUUM (3.5X1000) (3.5X40) art. 95005-35001-20M
По запросу
29
BULK HOSE, VACUUM (3.5X1000) (3.5X130) art. 95005-35001-20M
По запросу
30
BULK HOSE, VACUUM (3.5X1000) (3.5X170) art. 95005-35001-20M
По запросу
31
BULK HOSE, VACUUM (3.5X1000) (3.5X210) art. 95005-35001-20M
По запросу
