модель 2009 года
- Модель DN-01
- Код модели NSA700A AC

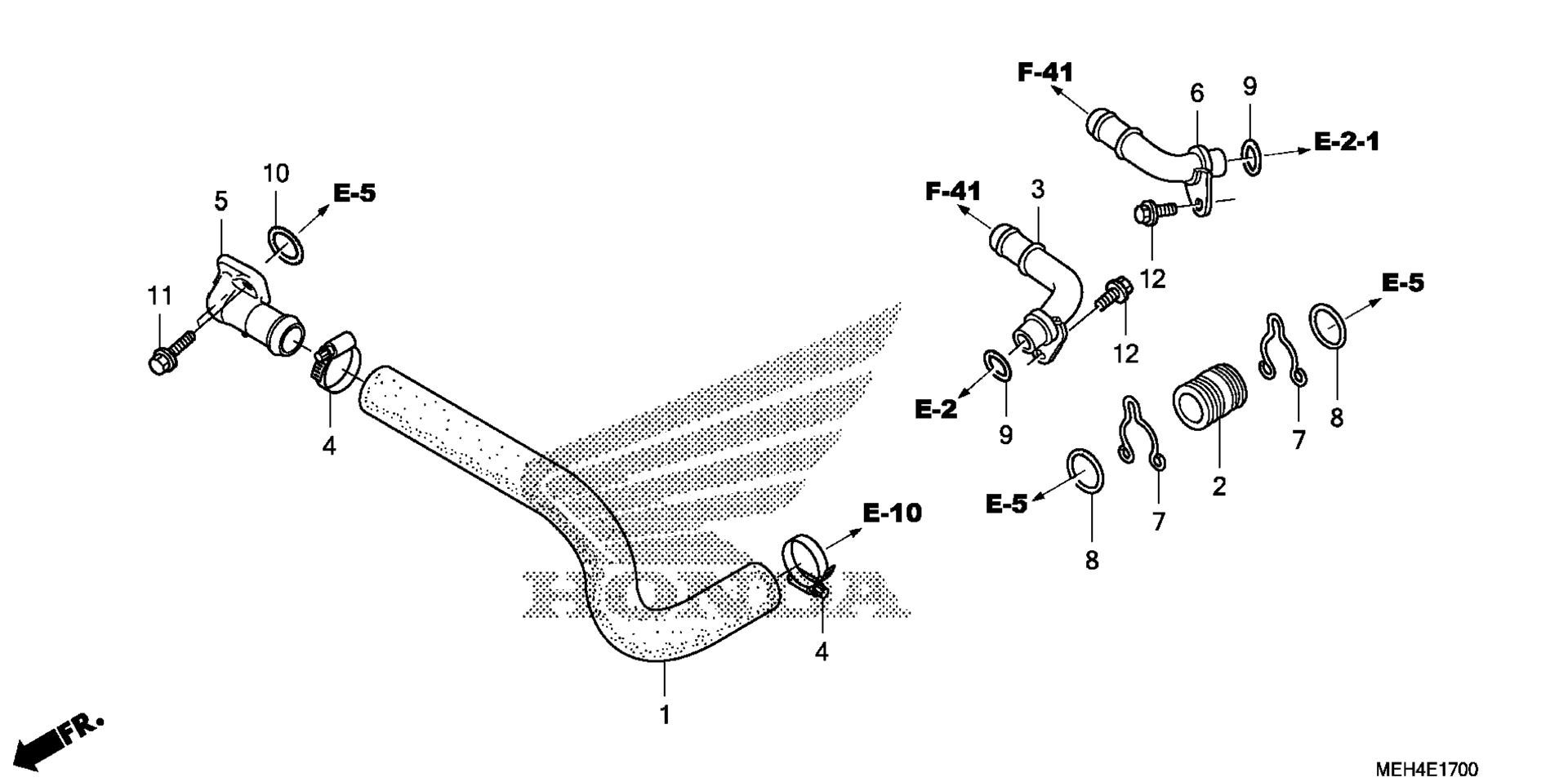

Схема системы охлаждения Pipe для NSA700A AC
Схема
Детали
Номер
Наименование детали
Цена
1
HOSE, MAIN WATER art. 19503-MEH-000
По запросу
2
JOINT, WATER (FR/RR) art. 19505-MEG-000
По запросу
3
PIPE A, WATER OUTLET art. 19510-MFF-D00
По запросу
4
CLAMP, HOSE (24-32MM) art. 19516-ML7-691
По запросу
5
JOINT, WATER HOSE art. 19517-MEH-000
По запросу
6
PIPE B, WATER OUTLET art. 19520-MFF-D00
По запросу
7
CLIP, RING (22MM) art. 90601-MEG-000
По запросу
8
O-RING (21.5X2) art. 91310-MB0-003
По запросу
9
O-RING (17X3) (ARAI) art. 91312-KE8-003
По запросу
10
O-RING art. 91356-169-003
По запросу
11
BOLT, FLANGE (6X20) art. 95701-06020-00
По запросу
12
BOLT, FLANGE (6X12) art. 96001-06012-00
По запросу
