модель 2010 года
- Модель NT700
- Код модели NT700V AC

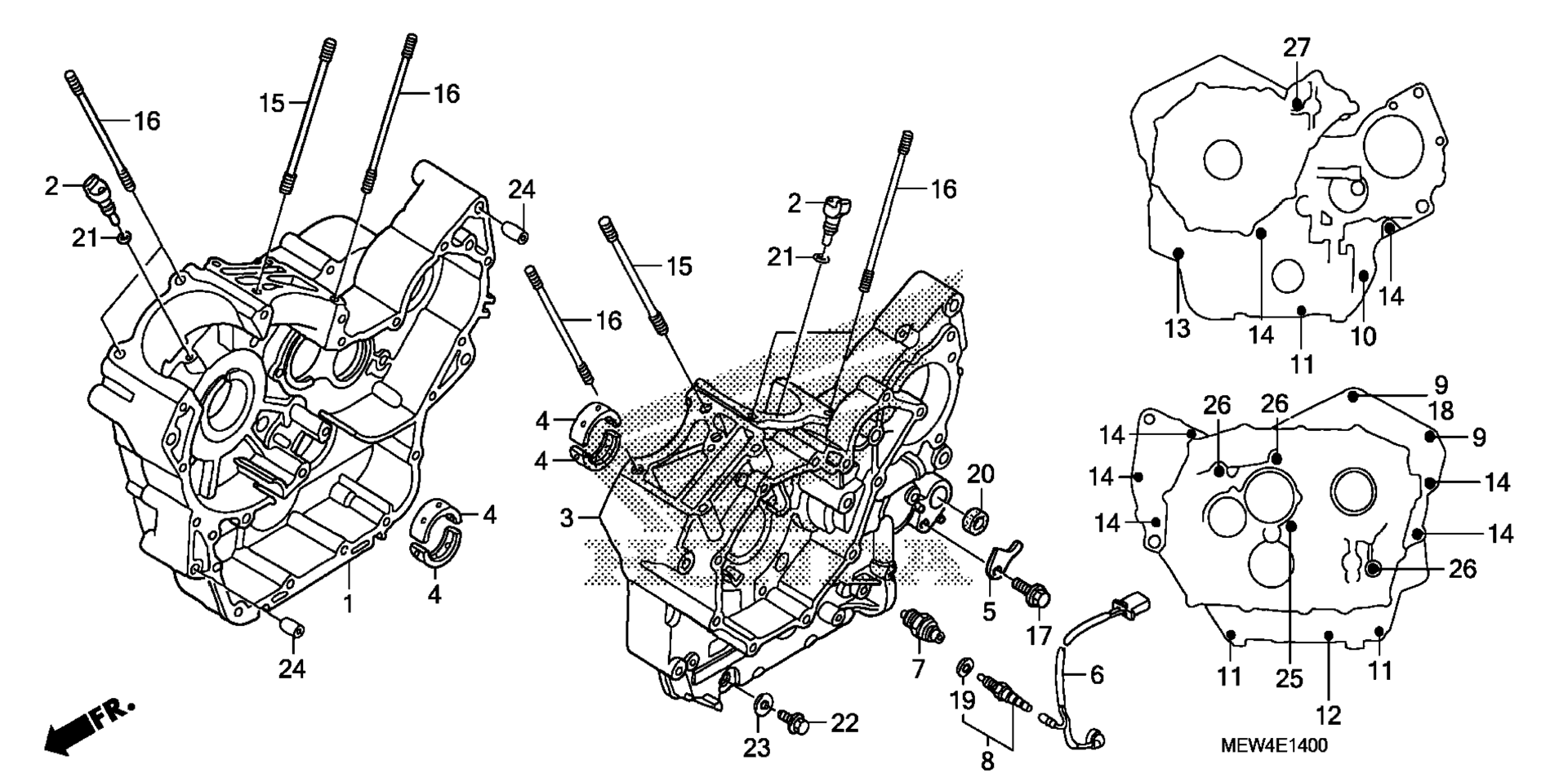

Схема картера для NT700V AC
Схема
Детали
Номер
Наименование детали
Цена
1
CRANKCASE, R. art. 11100-MEW-920
По запросу
2
JET, OIL art. 11140-MEW-920
По запросу
3
CRANKCASE, L. art. 11200-MEW-920
По запросу
4
BEARING A, CRANKSHAFT (BLUE) art. 13321-MEG-003
По запросу
4
BEARING B, CRANKSHAFT (BLACK) art. 13322-MEG-003
По запросу
4
BEARING C, CRANKSHAFT (BROWN) art. 13323-MEG-003
По запросу
4
BEARING D, CRANKSHAFT (GREEN) art. 13324-MEG-003
По запросу
4
BEARING E, CRANKSHAFT (OVER SIZE) (YELLOW) art. 13325-MEG-305
По запросу
4
BEARING F, CRANKSHAFT (OVER SIZE) (PINK) art. 13326-MEG-305
По запросу
4
BEARING G, CRANKSHAFT (OVER SIZE) (RED) art. 13327-MEG-305
По запросу
5
PLATE, SPINDLE art. 24612-MAL-600
По запросу
6
SUB-HARNESS, ENGINE art. 32101-MEW-920
По запросу
7
SWITCH ASSY., OIL PRESSURE (DENSO) art. 35500-MJ4-024
По запросу
8
SWITCH ASSY., NEUTRAL (TEC) art. 35600-MAW-601
По запросу
9
BOLT, FLANGE (8X140) art. 90002-MEW-920
По запросу
10
BOLT, FLANGE (6X35) (NSHF) art. 90006-GHB-700
По запросу
11
BOLT, FLANGE (6X50) (NSHF) art. 90006-GHB-730
По запросу
12
BOLT, FLANGE (6X80) (NSHF) art. 90006-GHB-790
По запросу
13
BOLT, FLANGE (8X70) art. 90008-MEW-920
По запросу
14
BOLT, FLANGE (8X80) art. 90010-MEG-000
По запросу
15
BOLT, STUD (12X146.5) art. 90012-MEW-920
По запросу
16
BOLT, STUD (10X150.5) art. 90013-MEW-920
По запросу
17
BOLT, FLANGE (6X14) (CT200) art. 90014-952-000
По запросу
18
WASHER, SEALING (8MM) art. 90441-ME9-000
По запросу
19
WASHER, NEUTRAL SWITCH art. 90443-KR0-000
По запросу
20
OIL SEAL (12.5X25X8) (ARAI) art. 91204-425-003
По запросу
21
Кольцо 5X1.7 Honda art. 91305-MG7-003
По запросу
22
BOLT, DRAIN PLUG (14MM) art. 92800-14000
По запросу
23
Шайба сливной пробки 14 мм Honda art. 94109-14000
По запросу
24
PIN, DOWEL (14X20) art. 94301-14200
По запросу
25
BOLT, FLANGE (8X65) art. 95701-08065-00
По запросу
26
BOLT, FLANGE (8X80) art. 95701-08080-09
По запросу
27
BOLT, FLANGE (8X125) art. 95701-08125-07
По запросу
