модель 2010 года
- Модель NT700
- Код модели NT700V AC

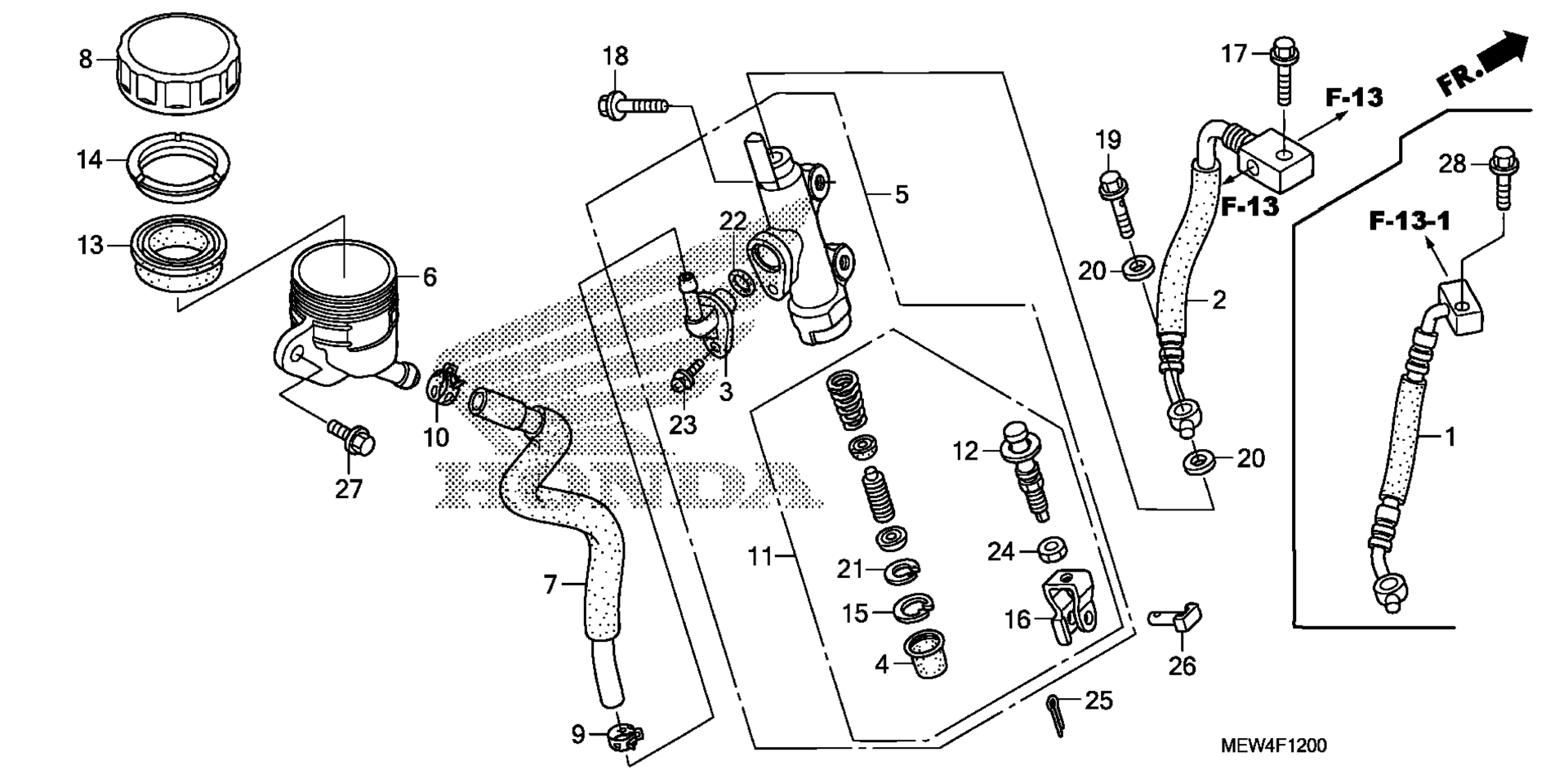

Схема заднего главного цилиндра тормоза для NT700V AC
Схема
Детали
Номер
Наименование детали
Цена
2
HOSE A, RR. BRAKE art. 43310-MEW-921
По запросу
3
CONNECTOR, MASTER CYLINDER art. 43503-MER-D01
По запросу
4
BOOT art. 43504-MB2-006
По запросу
5
MASTER CYLINDER SUB-ASSY., RR. art. 43510-MEW-923
По запросу
6
CUP, MASTER CYLINDER OIL art. 43511-MA6-006
По запросу
7
HOSE, RR. BRAKE MASTER CYLINDER art. 43512-MEW-921
По запросу
8
CAP, OIL CUP art. 43513-MY1-006
По запросу
9
CLAMP, MASTER CYLINDER OIL HOSE art. 43514-KS6-701
По запросу
10
CLAMP, MASTER CYLINDER OIL HOSE art. 43514-MN9-006
По запросу
11
PISTON SET, RR. MASTER CYLINDER art. 43520-MBL-D02
По запросу
12
ROD, PUSH art. 43530-MBL-D01
По запросу
13
DIAPHRAGM art. 45520-300-000
По запросу
14
PLATE, DIAPHRAGM art. 45521-MJ6-006
По запросу
15
CIRCLIP art. 46182-MEL-D21
По запросу
16
JOINT, BRAKE ROD art. 46504-KV6-702
По запросу
17
BOLT, FLANGE (6X25) art. 90108-MJ1-000
По запросу
18
BOLT, FLANGE (6X25) art. 90131-124-000
По запросу
19
BOLT, OIL (10X22) art. 90145-MS9-612
По запросу
20
Шайба-прокладка Honda art. 90545-300-000
от 368 ₽
21
CIRCLIP, PISTON art. 90651-MBG-006
По запросу
22
O-RING (14.8X2.4) art. 91212-422-006
По запросу
23
SCREW-WASHER (4X12) art. 93893-04012-07
По запросу
24
NUT, HEX. (8MM) art. 94002-08000-0S
По запросу
25
PIN, SPLIT (2.0X15) art. 94201-20150
По запросу
26
PIN D, JOINT art. 95015-54000
По запросу
27
BOLT, FLANGE (6X12) art. 95701-06012-00
По запросу
