модель 2010 года
- Модель NT700
- Код модели NT700V AC

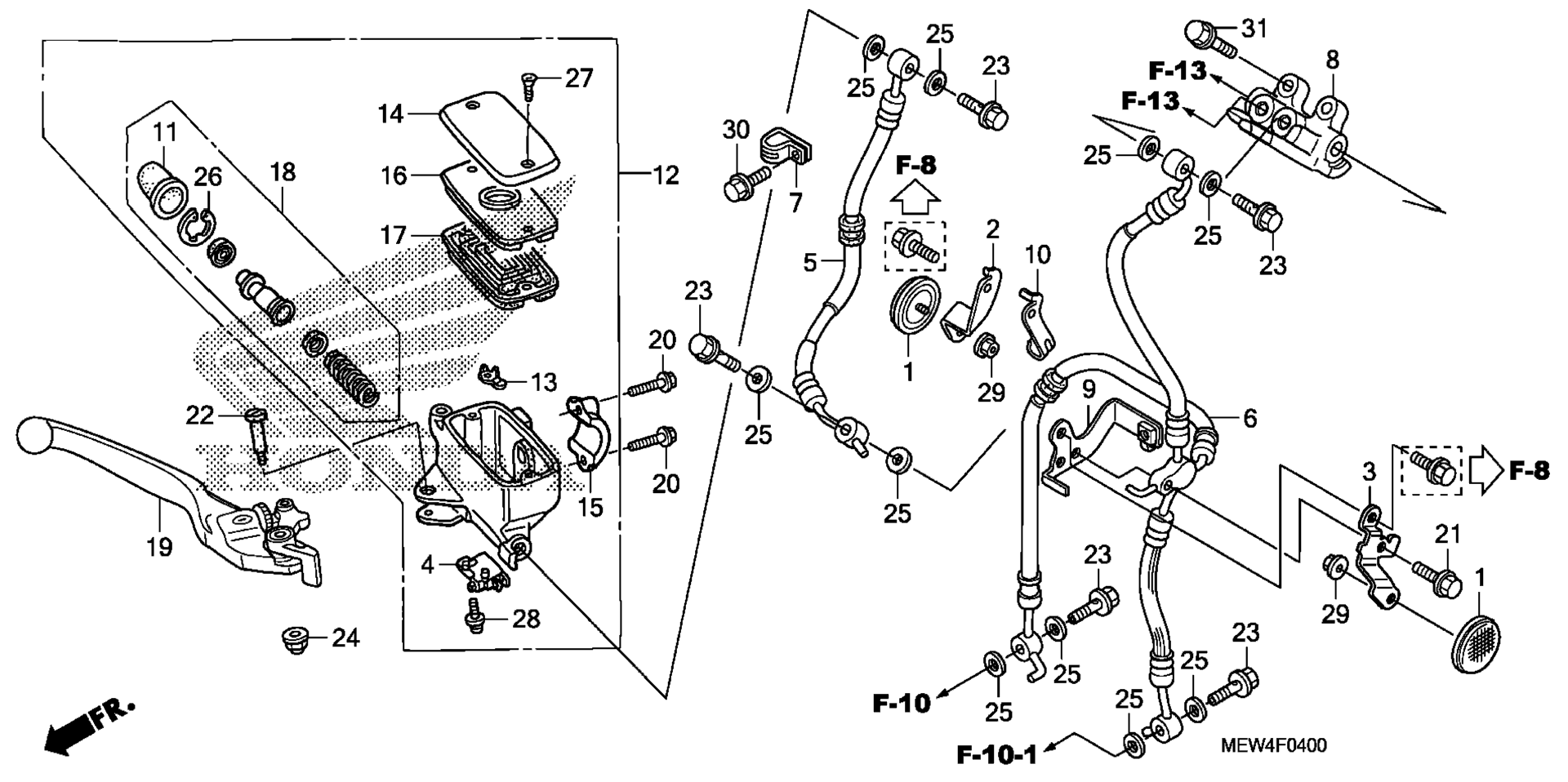

Схема переднего главного цилиндра тормоза для NT700V AC
Схема
Детали
Номер
Наименование детали
Цена
1
REFLECTOR, FR. REFLEX (AMBER) art. 33741-KAK-971
По запросу
2
STAY, R. FR. REFLECTOR art. 33742-MEW-L00
По запросу
3
STAY, L. FR. REFLECTOR art. 33743-MEW-L00
По запросу
4
SWITCH ASSY., FR. STOP art. 35340-MM5-600
По запросу
5
HOSE A, FR. BRAKE MAIN art. 45124-MEW-921
По запросу
6
HOSE C, FR. BRAKE MAIN art. 45128-MEW-921
По запросу
7
CLAMP, FR. BRAKE HOSE art. 45156-MEW-920
По запросу
8
JOINT, BRAKE HOSE art. 45157-MEW-921
По запросу
9
STAY, L. FR. BRAKE HOSE art. 45158-MEW-920
По запросу
10
CLAMP, R. FR. BRAKE HOSE art. 45159-MEW-920
По запросу
11
BOOT art. 45504-410-003
По запросу
12
MASTER CYLINDER SUB-ASSY., FR. (COO) art. 45510-MEW-305
По запросу
13
PROTECTOR art. 45512-MA6-006
По запросу
14
CAP, MASTER CYLINDER (NISSIN) art. 45513-MM5-016
По запросу
15
HOLDER, MASTER CYLINDER art. 45517-166-006
По запросу
16
PLATE, DIAPHRAGM art. 45518-MM5-006
По запросу
17
DIAPHRAGM art. 45520-MM5-006
По запросу
18
MASTER CYLINDER SET art. 45530-471-831
По запросу
19
LEVER ASSY., R. HANDLE (COO) art. 53170-MBR-J11
По запросу
20
BOLT, FLANGE (6X22) art. 90101-MBZ-G00
По запросу
21
BOLT, FLANGE (6X24) (SH) art. 90119-MEW-930
По запросу
22
BOLT, HANDLE LEVER PIVOT art. 90114-MA5-671
По запросу
23
BOLT, OIL (10X22) art. 90145-MS9-612
По запросу
24
NUT, CAP (6MM) art. 90201-415-000
По запросу
25
Шайба-прокладка Honda art. 90545-300-000
от 368 ₽
26
CIRCLIP art. 90651-MA5-671
По запросу
27
SCREW, FLAT (4X12) art. 93600-04012-0G
По запросу
28
SCREW-WASHER (4X12) art. 93893-04012-07
По запросу
29
NUT, U (6MM) art. 90301-MG3-000
По запросу
30
BOLT, FLANGE (6X12) art. 96001-06012-07
По запросу
31
BOLT, FLANGE (6X32) art. 96001-06032-00
По запросу
