модель 2010 года
- Модель NT700
- Код модели NT700V AC

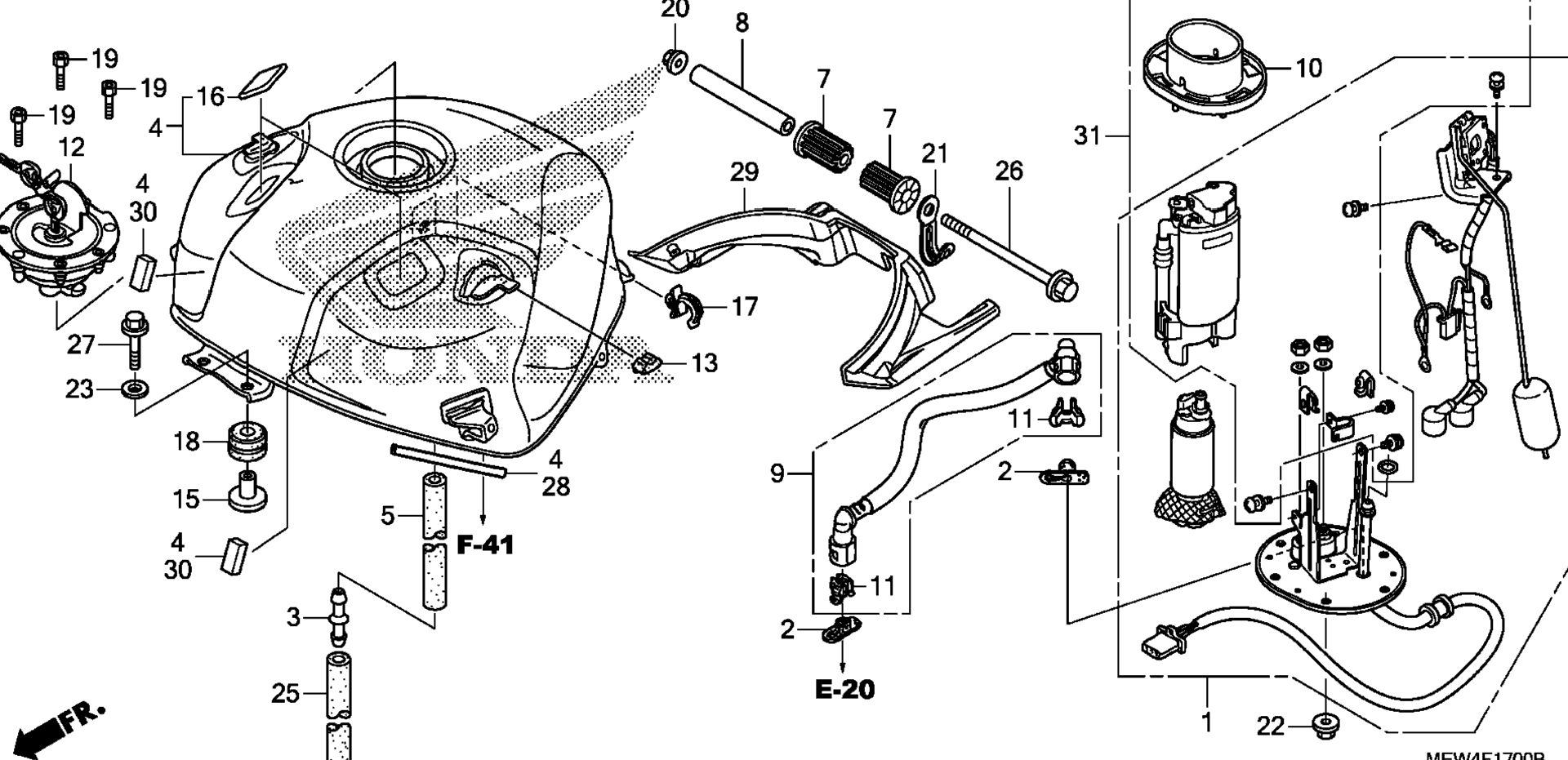

Схема топливного бака для NT700V AC
Схема
Детали
Номер
Наименование детали
Цена
1
PUMP ASSY., FUEL (MSDS) art. 16700-MEW-D41
По запросу
2
DAMPER, CONNECTOR art. 16719-MEW-920
По запросу
3
JOINT, BREATHER TUBE art. 17359-419-670
По запросу
4
TANK SET, FUEL *R319M* (BLOOM RED METALLIC) art. 17500-MEW-D40ZD
По запросу
4
TANK SET, FUEL *NHA49M* (SPANGLE SILVER METALLIC) art. 17500-MEW-D40ZA
По запросу
5
TUBE, DRAIN art. 17543-MEW-920
По запросу
7
CUSHION, RR. FUEL TANK PIVOT art. 17548-MEW-920
По запросу
8
COLLAR, TANK SETTING art. 17549-MEW-920
По запросу
9
HOSE, FUEL FEED art. 17570-MEW-L01
По запросу
10
GASKET, BASE art. 17574-MEE-000
По запросу
11
RETAINER (BLUE GREEN) (TOKAI) art. 17711-S0X-931
По запросу
12
CAP, FUEL FILLER art. 17620-MAS-E04
По запросу
13
RUBBER, PROTECTOR art. 18293-MN0-000
По запросу
15
COLLAR, SETTING art. 61104-422-000
По запросу
16
FASTENER B, DUAL LOCK (20X20) art. 64243-MEW-920
По запросу
17
HOLDER, ROD (A) art. 80106-GCF-670
По запросу
18
RUBBER, TAILLIGHT MOUNTING art. 84703-KC1-000
По запросу
19
BOLT, SOCKET (4X21) art. 90074-MT4-000
По запросу
20
NUT, U (6MM) (FUSE RASHI) art. 90301-473-003
По запросу
21
CLIP (2X60) art. 91410-679-000
По запросу
22
NUT, FLANGE (6MM) art. 94050-06080
По запросу
23
WASHER, PLAIN (6MM) art. 94103-06700
По запросу
25
BULK HOSE, VACUUM (8X1000) (8X460) art. 95005-80001-20M
По запросу
26
BOLT, FLANGE (6X120) art. 95701-06120-08
По запросу
27
BOLT, FLANGE (6X35) art. 96001-06035-07
По запросу
28
TRIM, FUEL TANK art. 17516-MG8-000
По запросу
29
RUBBER, FUEL TANK art. 19140-MEW-D20
По запросу
30
RUBBER, FUEL TANK art. 17501-MEW-D40
По запросу
31
FILTER ASSY., FUEL art. 16011-MEW-D40
По запросу
