модель 2012 года
- Модель VFR1200
- Код модели VFR1200FD AC

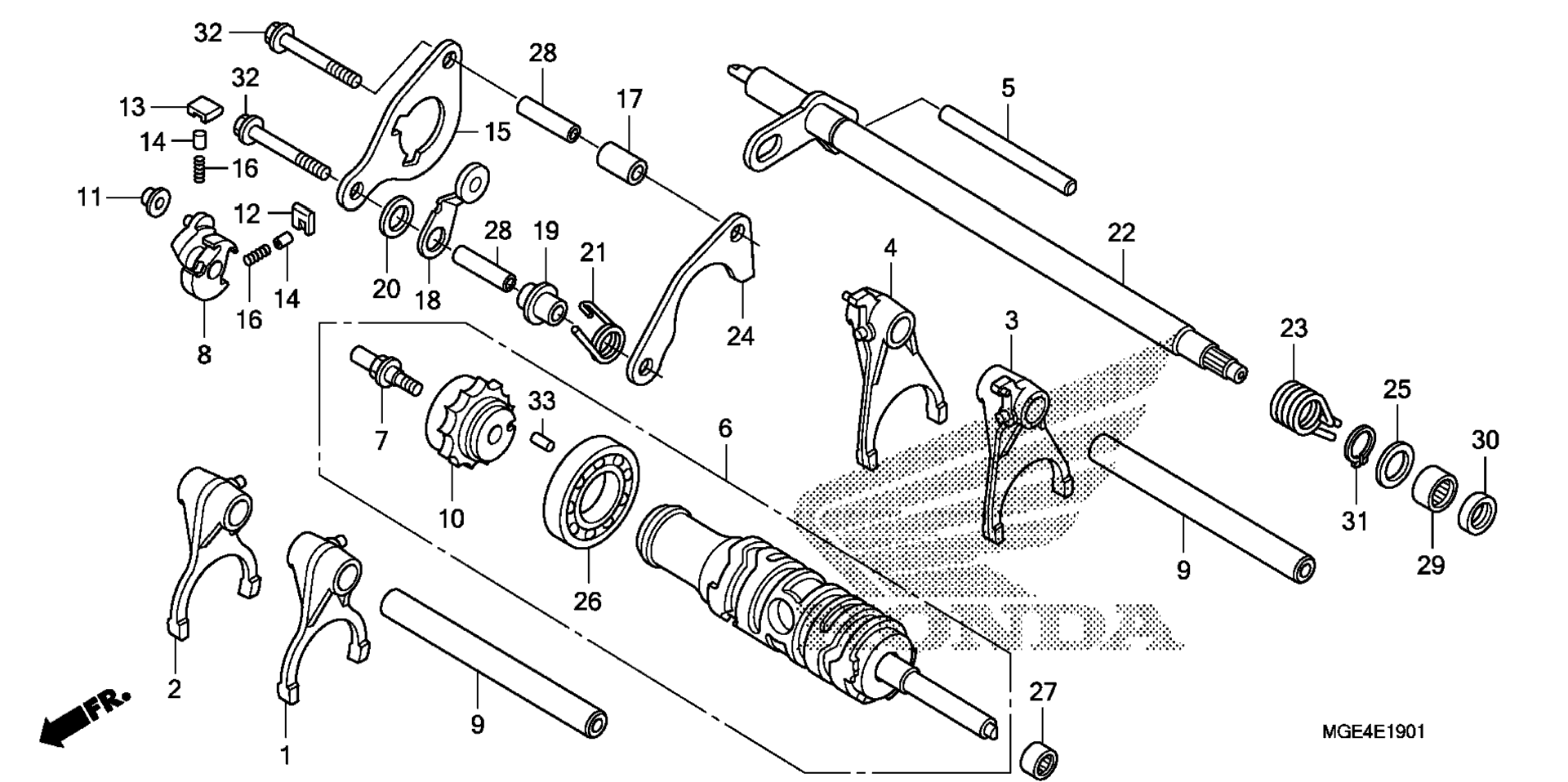

Схема переключение передач барабан (VFR1200FD) для VFR1200FD AC
Схема
Детали
Номер
Наименование детали
Цена
1
FORK, L. GEARSHIFT (MAIN) art. 24211-MGE-D00
По запросу
2
FORK, R. GEARSHIFT (MAIN) art. 24212-MGE-D00
По запросу
3
FORK, L. GEARSHIFT (COUNTER) art. 24213-MGE-D00
По запросу
4
FORK, R. GEARSHIFT (COUNTER) art. 24214-MGE-D00
По запросу
5
SHAFT, GEARSHIFT FORK art. 24241-KPP-900
По запросу
6
DRUM ASSY., GEARSHIFT art. 24300-MGE-D00
По запросу
7
PIN, SHIFTER art. 24315-MGE-D00
По запросу
8
SHIFTER, DRUM art. 24321-MGE-D00
По запросу
9
SHAFT, GEARSHIFT FORK art. 24321-MGE-000
По запросу
10
CENTER, SHIFT DRUM art. 24322-MGE-D01
По запросу
11
COLLAR, SHIFTER art. 24322-MM4-000
По запросу
12
PAWL A, RATCHET art. 24324-KA3-711
По запросу
13
PAWL B, RATCHET art. 24325-KA3-711
По запросу
14
PLUNGER, PAWL art. 24326-KBH-901
По запросу
15
PLATE, CHANGE GUIDE art. 24328-MGE-D00
По запросу
16
SPRING, PAWL PLUNGER art. 24329-KA3-740
По запросу
17
COLLAR, GUIDE PLATE DISTANCE art. 24329-KT8-000
По запросу
18
STOPPER, DRUM art. 24430-MGE-000
По запросу
19
COLLAR, DRUM STOPPER art. 24434-MGE-000
По запросу
20
COLLAR, DRUM STOPPER SIDE art. 24435-MGE-000
По запросу
21
SPRING, SHIFT DRUM STOPPER art. 24436-MGE-D00
По запросу
22
SPINDLE, GEARSHIFT art. 24610-MGE-D00
По запросу
23
SPRING, SHIFT RETURN art. 24651-MGE-D00
По запросу
24
PLATE, SHIFT DRUM BEARING SETTING art. 24655-MGE-D00
По запросу
25
WASHER (14MM) art. 90451-155-000
По запросу
26
BEARING, BALL (16005) (NTN) art. 91008-374-003
По запросу
27
BEARING, NEEDLE (12X18X12) art. 91056-HP5-601
от 14 850 ₽
Аналог
14 850 ₽
Требуется 1 шт.
28
PIN, DOWEL (8X31.5) art. 91104-KT7-000
По запросу
29
BEARING, NEEDLE (14X22X16) art. 91106-MCF-003
По запросу
30
OIL SEAL (14X22X5) art. 91203-KK3-830
По запросу
31
CIRCLIP, OUTER (14MM) art. 94510-14000
По запросу
32
BOLT, FLANGE (6X45) art. 95701-06045-07
По запросу
33
ROLLER (4X8) art. 96220-40080
По запросу
