модель 2012 года
- Модель VFR1200
- Код модели VFR1200FD AC

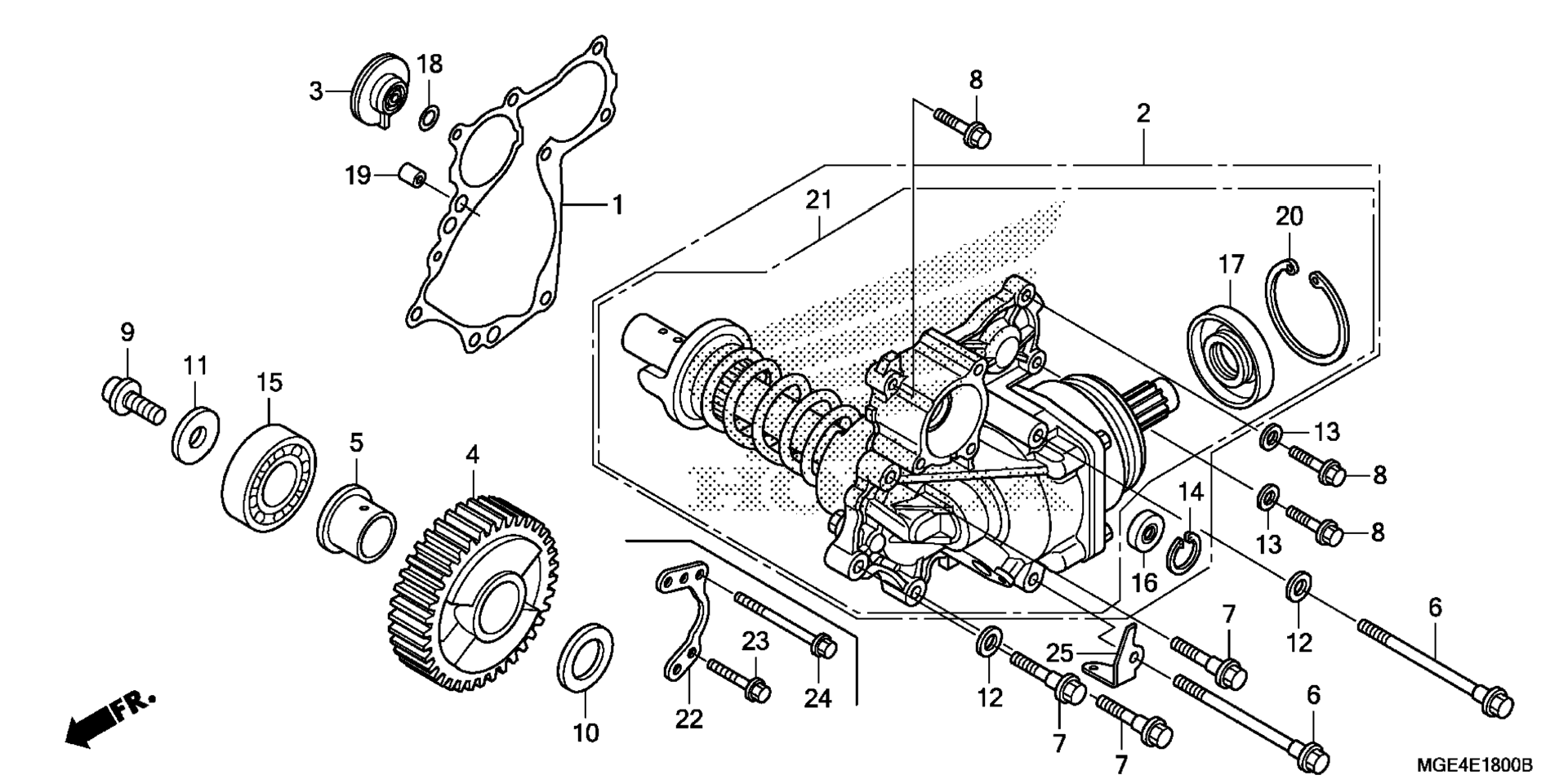

Схема sIDE передача картер для VFR1200FD AC
Схема
Детали
Номер
Наименование детали
Цена
1
GASKET, SIDE GEAR CASE art. 11663-MGE-003
По запросу
4
GEAR, FINAL DRIVEN (39T) art. 23541-MGE-D00
По запросу
5
COLLAR (25X30X28.6) art. 23733-MGE-000
По запросу
6
BOLT, FLANGE (8X95) art. 90005-MGE-010
По запросу
7
BOLT, UBS (8X40) art. 90006-MGE-010
По запросу
8
BOLT, FLANGE (6X28) art. 90016-GHB-680
По запросу
9
BOLT, SPECIAL (10MM) art. 90037-ME9-000
По запросу
10
WASHER, SPECIAL (25X40.4X1.2) art. 90403-MGE-000
По запросу
11
WASHER (10.5X36X4) art. 90414-MGE-D00
По запросу
12
WASHER, SEALING (8MM) art. 90442-028-000
По запросу
13
WASHER, SEALING (6MM) art. 90441-706-000
По запросу
15
BEARING, BALL (6305) art. 91005-MGE-003
По запросу
17
OIL SEAL (28X66X8) art. 91205-MGE-003
По запросу
19
PIN, DOWEL (10X12) art. 94302-10120
По запросу
20
CIRCLIP (INNER) (65MM) art. 94520-65120
По запросу
21
CASE ASSY., SIDE GEAR art. 21100-MGE-D00
По запросу
22
STAY, HARNESS CLIP art. 32156-MGE-D01
По запросу
23
BOLT, FLANGE (6X35) art. 90016-GHB-700
По запросу
24
BOLT, FLANGE (6X65) art. 90016-GHB-760
По запросу
