модель 2012 года
- Модель VFR1200
- Код модели VFR1200FD AC

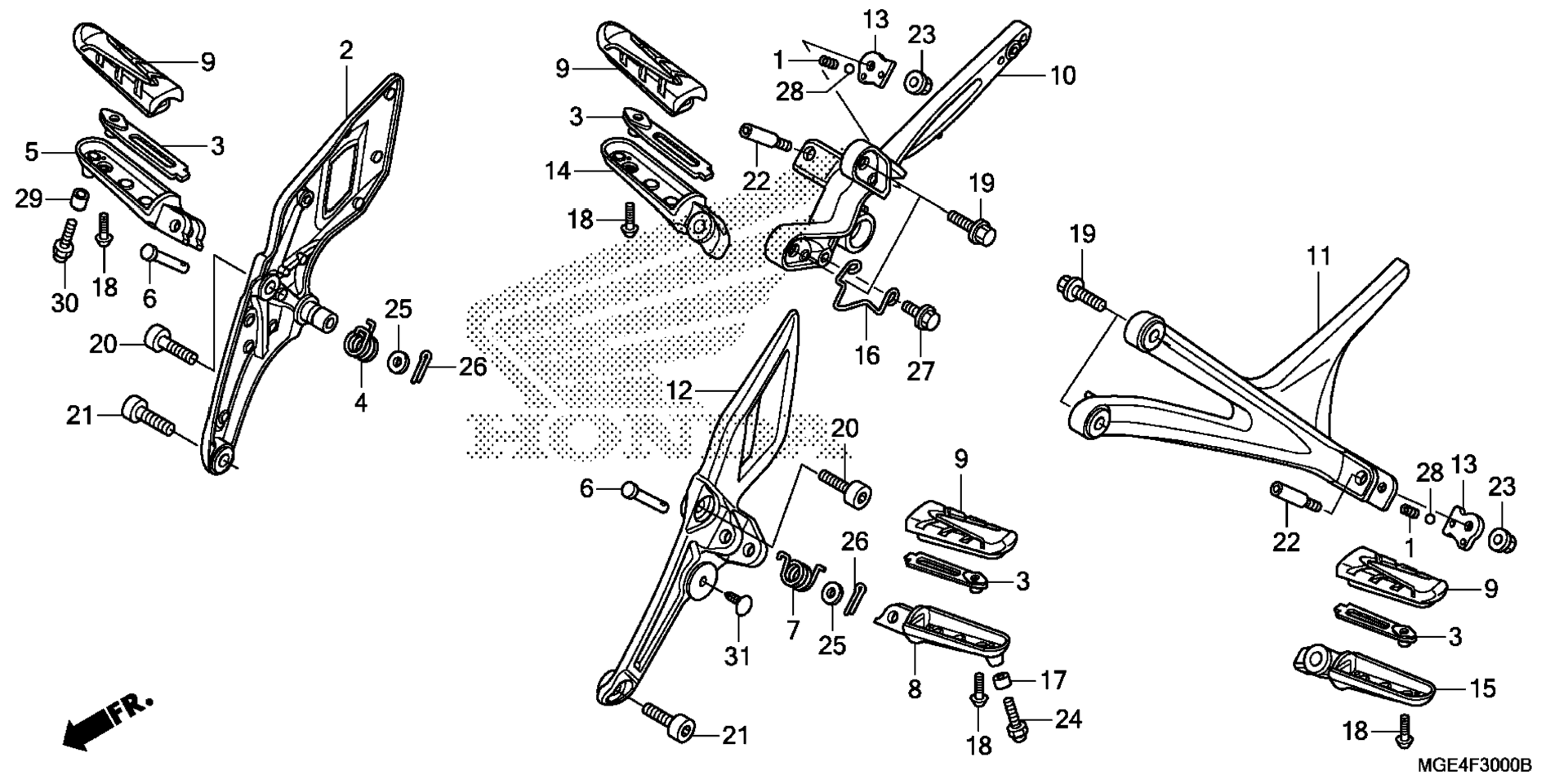

Схема подножка для VFR1200FD AC
Схема
Детали
Номер
Наименование детали
Цена
1
SPRING, KICK STARTER STOPPER art. 28333-300-000
По запросу
2
HOLDER, R. MAIN STEP art. 50600-MGE-J30
По запросу
3
PLATE, STEP SETTING art. 50609-MGE-000
По запросу
4
SPRING, R. STEP RETURN art. 50617-445-840
По запросу
5
ARM, R. MAIN STEP (COO) art. 50635-MBW-000
По запросу
6
PIN, STEP BAR art. 50639-MFL-D20
По запросу
7
SPRING, L. STEP RETURN art. 50644-445-840
По запросу
8
ARM, L. MAIN STEP (COO) art. 50645-MBW-000
По запросу
9
RUBBER, MAIN STEP (COO) art. 50661-MGE-000
По запросу
10
HOLDER, R. PILLION STEP art. 50671-MGE-J30
По запросу
11
HOLDER, L. PILLION STEP art. 50681-MGE-J30
По запросу
12
HOLDER, L. MAIN STEP art. 50700-MGE-J30
По запросу
13
PLATE, PILLION STEP CLICK art. 50718-MGE-000
По запросу
14
ARM, R. PILLION STEP (COO) art. 50720-MGE-315
По запросу
15
ARM, L. PILLION STEP (COO) art. 50730-MGE-020
По запросу
16
GUIDE, EX. CABLE art. 50780-MGE-000
По запросу
17
COLLAR, STEERING DAMPER art. 53709-MFL-000
По запросу
18
BOLT, SPECIAL (5X14) art. 90118-MGE-000
По запросу
19
BOLT, FLANGE (8X30) art. 90136-MCA-000
По запросу
20
BOLT, SOCKET (8X22) art. 90157-MGE-000
По запросу
21
BOLT, SOCKET (10X22) art. 90158-MGE-000
По запросу
22
BOLT, SPECIAL (6X16) art. 90167-MGE-010
По запросу
23
NUT, U (6MM) art. 90301-473-003
По запросу
24
BOLT, CAP (6X20) art. 92501-06020-0B
По запросу
25
WASHER, PLAIN (8MM) art. 94102-08200
По запросу
26
PIN, SPLIT (2.0) art. 94201-20152
По запросу
27
BOLT, FLANGE (6X14) art. 96001-06014-07
По запросу
28
BALL, STEEL (#8) (1/4) art. 96211-08000
По запросу
29
COLLAR, ADJUSTING LEVER art. 64152-MCA-000
По запросу
30
BOLT, HEX. CAP (6X30) art. 92501-06030-0B
По запросу
31
CLIP, BRUSH art. 90656-MGH-641
По запросу
