модель 2012 года
- Модель VFR1200
- Код модели VFR1200FD AC

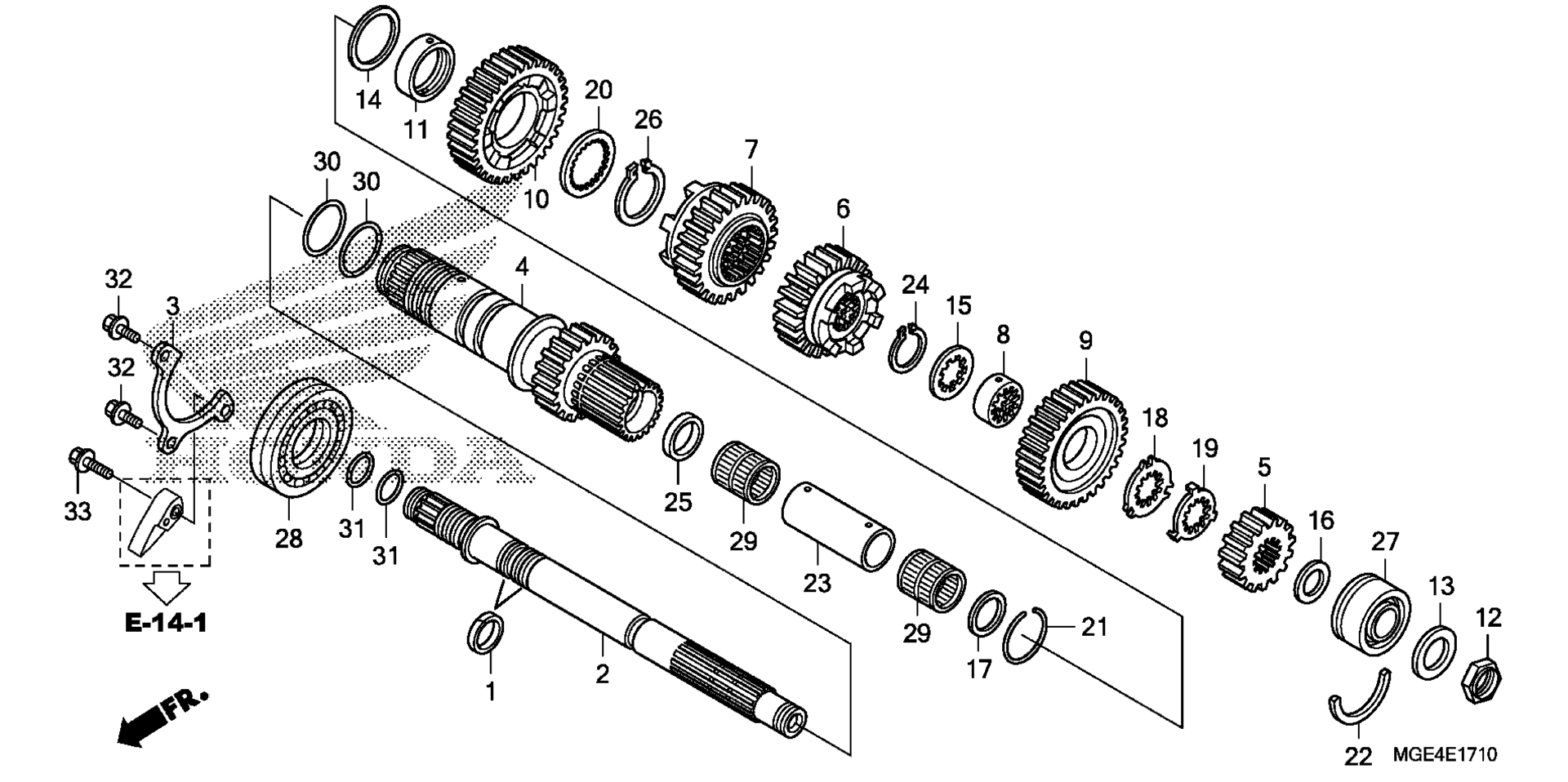

Схема трансмиссии (VFR1200FD) (MAINSHAFT) для VFR1200FD AC
Схема
Детали
Номер
Наименование детали
Цена
1
RING, SEAL (28MM) art. 22815-MGE-D01
По запросу
2
MAINSHAFT (INNER) art. 23210-MGE-D00
По запросу
3
PLATE, BEARING SETTING art. 23213-MGE-000
По запросу
4
MAINSHAFT (OUTER) (19T) art. 23231-MGE-D50
По запросу
5
GEAR, MAINSHAFT LOW (17T) art. 23411-MGE-J00
По запросу
6
GEAR, MAINSHAFT THIRD (23T) art. 23451-MGE-D50
По запросу
7
GEAR, MAINSHAFT FOURTH (27T) art. 23471-MGE-D50
По запросу
8
COLLAR, SPLINE (28X13.5) art. 23482-MR7-000
По запросу
9
GEAR, MAINSHAFT FIFTH (31T) art. 23491-MGE-D00
По запросу
10
GEAR, MAINSHAFT SIXTH (33T) art. 23511-MGE-D00
По запросу
11
COLLAR (40X43X12.5) art. 23512-MGE-D00
По запросу
12
Гайка Honda art. 90231-HN8-A60
По запросу
13
WASHER (22X38X2.5) art. 90401-MGE-D00
По запросу
14
WASHER (40.2X51X1) art. 90411-MGE-D00
По запросу
15
WASHER, SPLINE (28X34X1.5) art. 90452-MR7-000
По запросу
16
WASHER B, THRUST (22MM) (BLUE) art. 90455-ML7-000
По запросу
17
WASHER (28.5X32X1.5) art. 90463-MGE-D00
По запросу
18
WASHER, SPLINE (28MM) art. 90463-MR7-000
По запросу
19
WASHER, LOCK (28MM) art. 90464-MR7-000
По запросу
20
WASHER, SPLINE (40MM) art. 90493-MGE-D00
По запросу
21
CLIP (33.2MM) art. 90601-MGE-D00
По запросу
22
SET-RING (48MM) art. 90602-MGE-000
По запросу
23
COLLAR, NEEDLE BEARING art. 90603-MGE-D00
По запросу
24
CIRCLIP (28MM) art. 90603-MN4-000
По запросу
25
COLLAR B, NEEDLE BEARING art. 90604-MGE-D00
По запросу
26
CIRCLIP (40MM) art. 90605-MGE-D00
По запросу
27
BEARING, SPECIAL BALL (5204S) art. 91002-MGE-003
По запросу
28
BEARING SET, RADIAL BALL art. 91012-MGE-D01
По запросу
29
BEARING, NEEDLE (28X32X27.2) (THOMPSON) art. 91021-ML3-003
По запросу
30
O-RING (35.2X1.9) art. 91305-PY4-000
По запросу
31
O-RING (23.3X1.9) art. 91306-MGE-D01
По запросу
32
BOLT, FLANGE (6X20) art. 95701-06020-00
По запросу
33
BOLT, FLANGE (6X28) art. 95801-06028-00
По запросу
