модель 2022 года
- Модель NAVI 110
- Код модели NVA110B AC

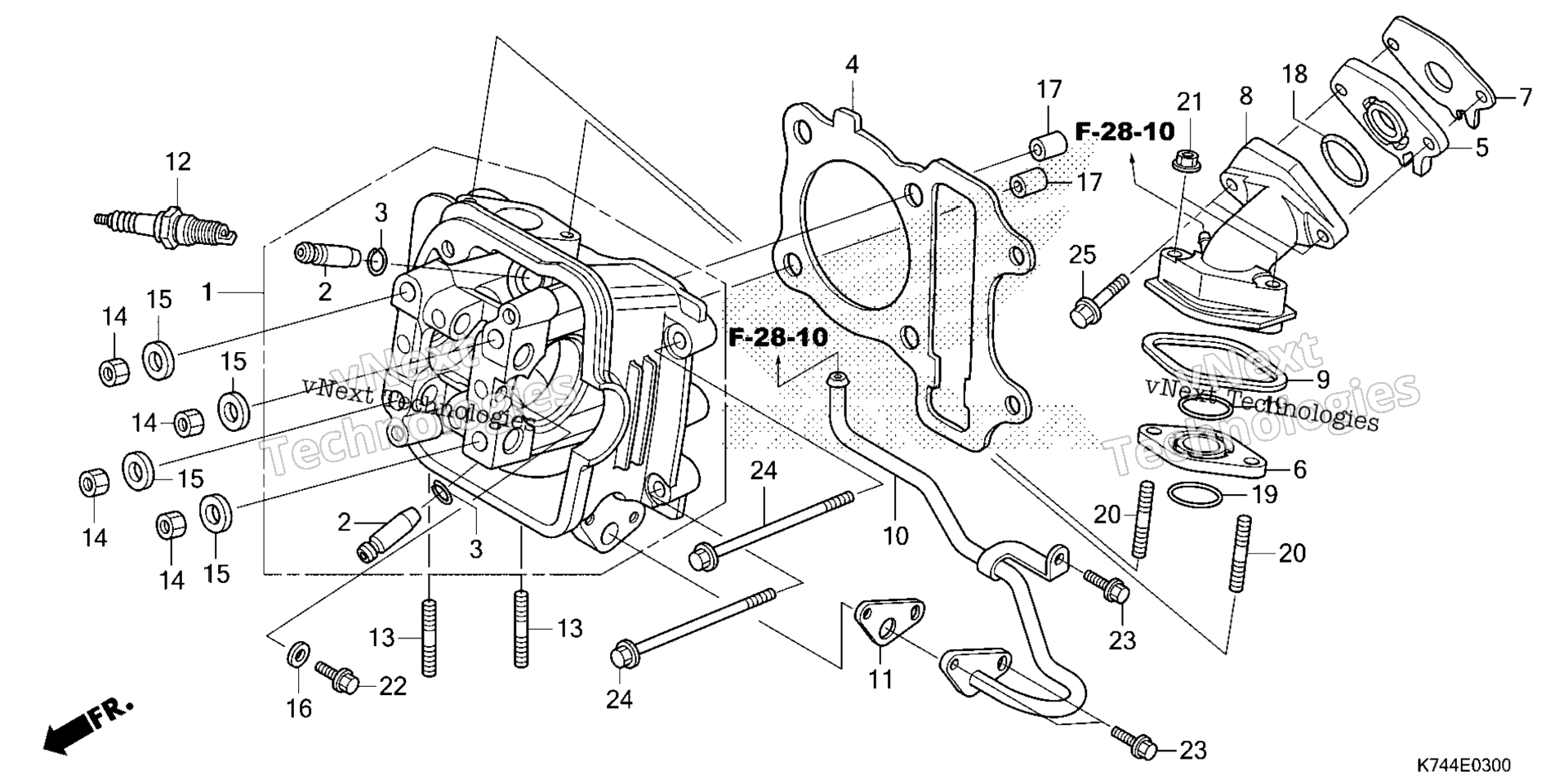

Схема головки блока цилиндров для NVA110B AC
Схема
Детали
Номер
Наименование детали
Цена
1
CYLINDER HEAD art. 12200-KWP-H00
По запросу
2
GUIDE, VALVE (OVER SIZE) art. 12204-KWP-P00
По запросу
3
CLIP, VALVE GUIDE art. 12206-KPL-900
По запросу
4
GASKET, CYLINDER HEAD (STD/0.25/0.50) art. 12251-KWP-D01
По запросу
5
INSULATOR A, CARBURETOR art. 16211-KWP-900
По запросу
6
INSULATOR B, CARBURETOR art. 16212-KWP-900
По запросу
7
GASKET A, CARBURETOR INSULATOR art. 16229-KRP-602
По запросу
8
PIPE, INLET art. 17110-K74-N00
По запросу
9
RUBBER, IN. PIPE SEAL art. 17113-KWP-900
По запросу
10
PIPE, AIR FEED art. 18640-KWP-D00
По запросу
11
GASKET, AIR FEED PIPE art. 18645-KVY-900
По запросу
12
SPARK PLUG (MR7C-9N) (NGK) art. 31917-KWP-D01
По запросу
12
SPARK PLUG (UR6DE0) (BOSCH) art. 31917-KWP-H02
По запросу
13
BOLT, STUD (7X17) art. 90004-KGF-910
По запросу
14
NUT, HEX. (7MM) art. 90201-GCC-000
По запросу
15
WASHER (7.2X16X2.5) art. 90401-GCC-000
По запросу
16
WASHER (6MM) art. 90402-KWP-900
По запросу
17
PIN, DOWEL SPECIAL (8X14) art. 90701-KPL-900
По запросу
18
O-RING (25X2.4) art. 91304-KWP-900
По запросу
19
O-RING (25.5X1.9) art. 91308-GFM-900
По запросу
20
BOLT, STUD (6X35) art. 92900-06035-0B
По запросу
21
NUT, FLANGE (6MM) art. 94050-06000
По запросу
22
BOLT, FLANGE (6X14) art. 95701-06014-00
По запросу
23
BOLT, FLANGE (6X18) art. 95701-06018-00
По запросу
24
BOLT, FLANGE (6X100) art. 95701-06100-00
По запросу
25
BOLT, FLANGE (6X28) art. 96001-06028-00
По запросу
Другие схемы модели
Головка блока цилиндров
