модель 2022 года
- Модель NAVI 110
- Код модели NVA110B AC

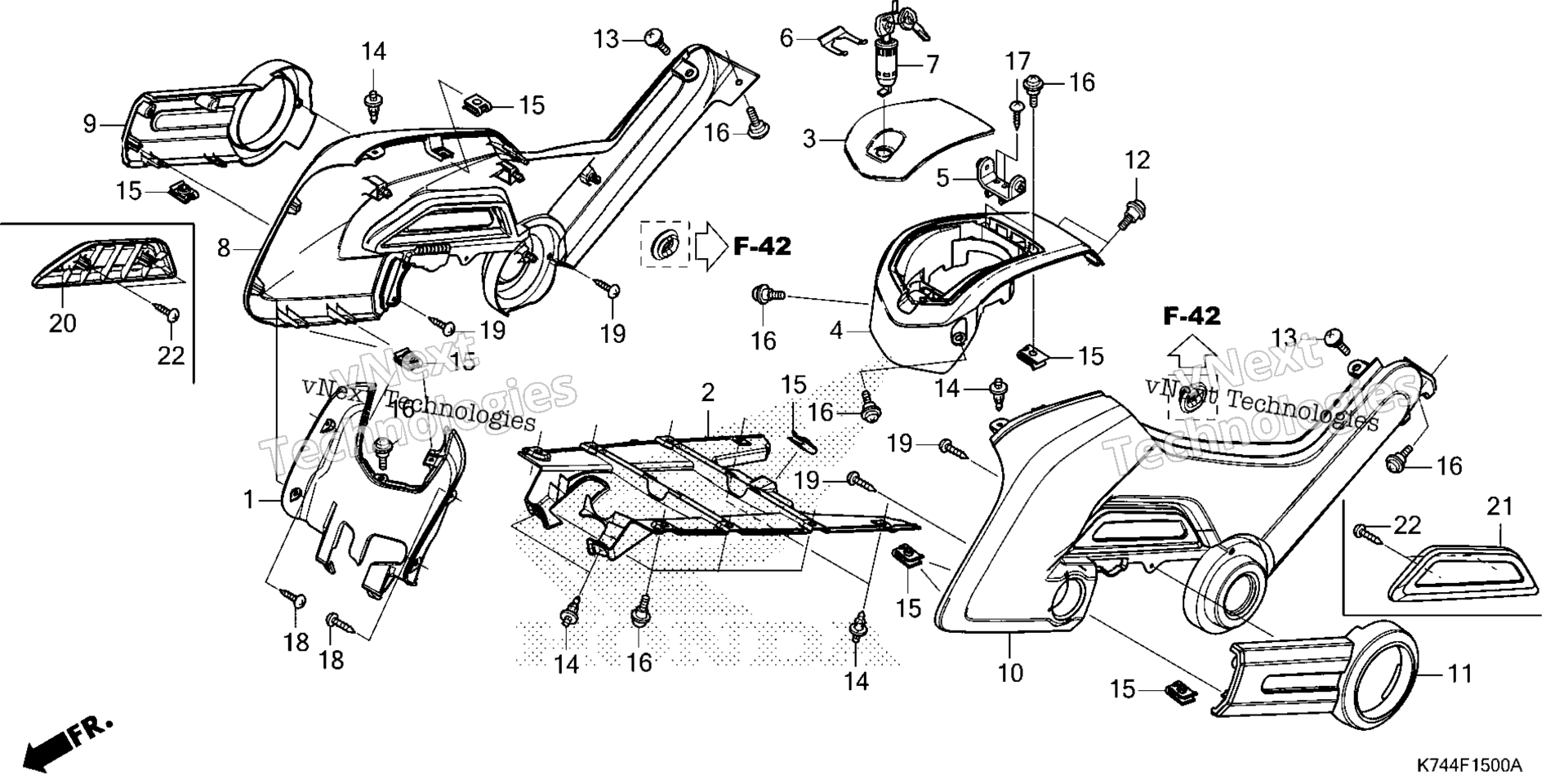

Схема бак крышка / SIDE крышки для NVA110B AC
Схема
Детали
Номер
Наименование детали
Цена
1
COVER, TANK CENTER art. 64410-K74-A00
По запросу
2
COVER, FUEL TANK (LOWER) art. 64420-K74-A00
По запросу
3
LID, TANK art. 64430-K74-N00
По запросу
4
COVER, TANK art. 64440-K74-N00
По запросу
5
HINGE, TANK art. 64450-K74-N00
По запросу
6
SPRING, LOCK KEY SETTING art. 75581-GN8-920
По запросу
7
KEY, FUEL LOCK art. 77239-K74-N01
По запросу
8
COVER ASSY., R. SIDE (TYPE1) (WL) art. 83500-K74-N80ZK
По запросу
8
COVER ASSY., R. SIDE (TYPE2) (WL) art. 83500-K74-N80ZH
По запросу
8
COVER ASSY., R. SIDE (TYPE3) (WL) art. 83500-K74-N80ZG
По запросу
8
COVER ASSY., R. SIDE (TYPE7) (WL) art. 83500-K74-N80ZC
По запросу
9
COVER, R. SIDE (LOWER) *NH303M* (MAT AXIS GRAY METALLIC) art. 83520-K74-N00ZB
По запросу
9
COVER, R. SIDE (LOWER) *NHC57M* (MAT FOGGY SILVER METALLIC) art. 83520-K74-N00ZC
По запросу
10
COVER ASSY., L. SIDE (TYPE1) (WL) art. 83600-K74-N80ZK
По запросу
10
COVER ASSY., L. SIDE (TYPE7) (WL) art. 83600-K74-N80ZC
По запросу
10
COVER ASSY., L. SIDE (TYPE3) (WL) art. 83600-K74-N80ZG
По запросу
10
COVER ASSY., L. SIDE (TYPE2) (WL) art. 83600-K74-N80ZH
По запросу
11
COVER, L. SIDE (LOWER) *NH303M* (MAT AXIS GRAY METALLIC) art. 83620-K74-N00ZB
По запросу
11
COVER, L. SIDE (LOWER) *NHC57M* (MAT FOGGY SILVER METALLIC) art. 83620-K74-N00ZC
По запросу
12
SCREW, PAN (5X16) art. 90102-GB2-720
По запросу
13
SCREW, METER VISOR SETTING art. 90123-750-000
По запросу
14
CLIP, BUMPER SEAL art. 90116-SP0-003
По запросу
15
NUT, SPRING (5MM) art. 90320-GC3-000
По запросу
16
SCREW, PAN (5X11.5) art. 91509-GE2-760
По запросу
17
SCREW, TAPPING (4X10) art. 93903-24280
По запросу
18
SCREW, TAPPING (4X16) art. 93903-24480
По запросу
19
SCREW, TAPPING (4X12) art. 93903-34380
По запросу
