модель 2022 года
- Модель NAVI 110
- Код модели NVA110B AC

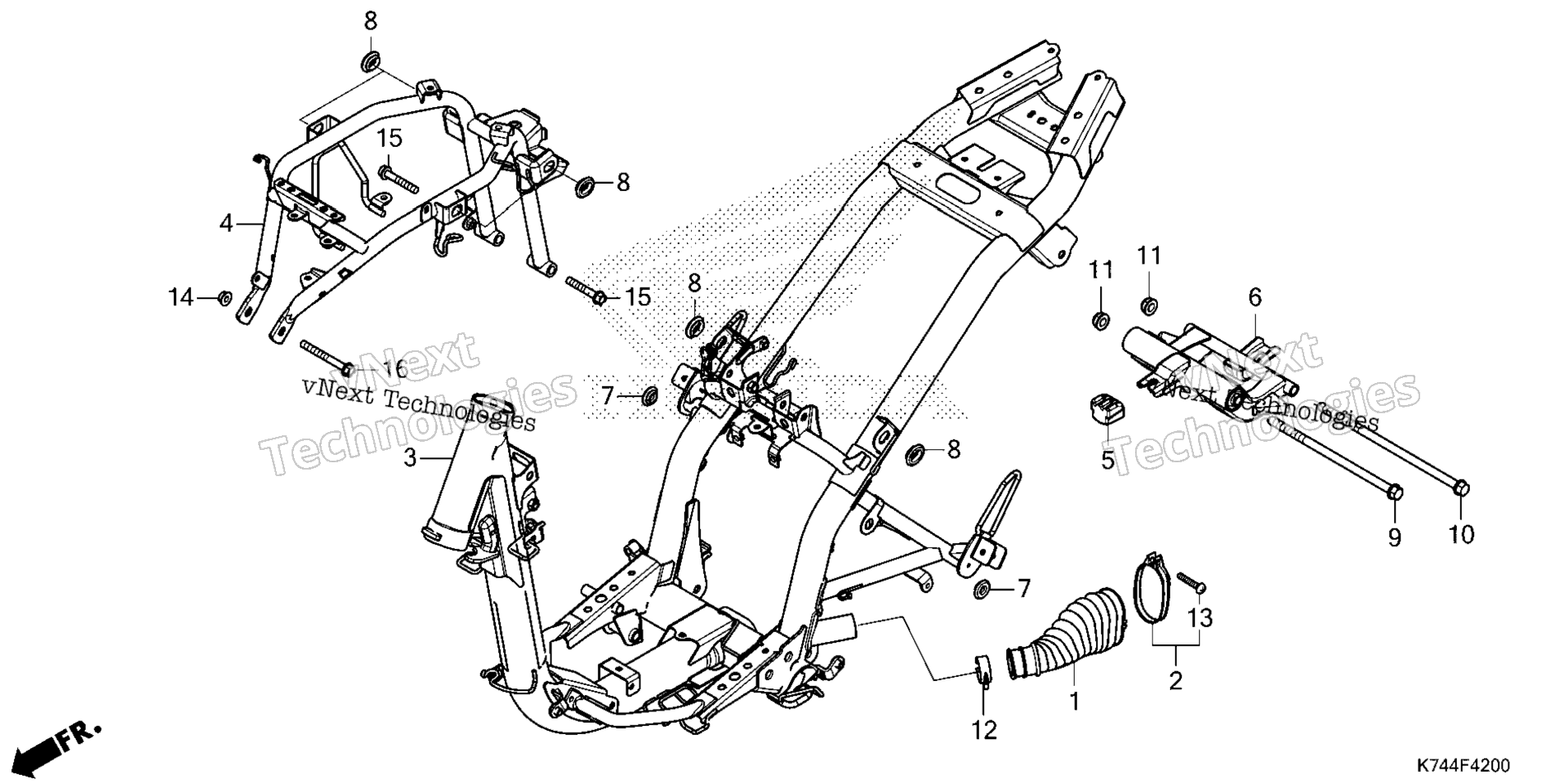

Схема рамы для NVA110B AC
Схема
Детали
Номер
Наименование детали
Цена
1
DUCT, L. COVER art. 11345-KWP-G00
По запросу
2
BAND, L. COVER DUCT art. 11346-KCW-870
По запросу
3
FRAME art. 50100-K74-A00
По запросу
4
STAY, FUEL TANK art. 50160-K74-A00
По запросу
5
RUBBER, LINK STOPPER art. 50352-GW0-730
По запросу
6
LINK SUB-ASSY., ENGINE HANGER art. 50355-K74-N00
По запросу
7
GROMMET, SIDE COVER art. 83551-376-000
По запросу
8
GROMMET, AIR CLEANER HOUSING art. 83551-GE2-000
По запросу
9
BOLT, FLANGE (10X210) art. 90105-KJ9-000
По запросу
10
BOLT, FLANGE (10X238) art. 90106-GCC-000
По запросу
11
NUT, FLANGE SPECIAL (10MM) (SIMMONDS MARSHALL) art. 90304-KTE-911
По запросу
12
CLAMP, TUBE (D29) art. 91405-KPL-900
По запросу
13
SCREW, PAN (4X25) art. 93500-04025-0G
По запросу
14
NUT, FLANGE (8MM) art. 94050-08000
По запросу
15
BOLT, FLANGE (8X50) art. 95701-08050-00
По запросу
16
BOLT, FLANGE (8X75) art. 95701-08075-00
По запросу
