модель 2022 года
- Модель NAVI 110
- Код модели NVA110B AC

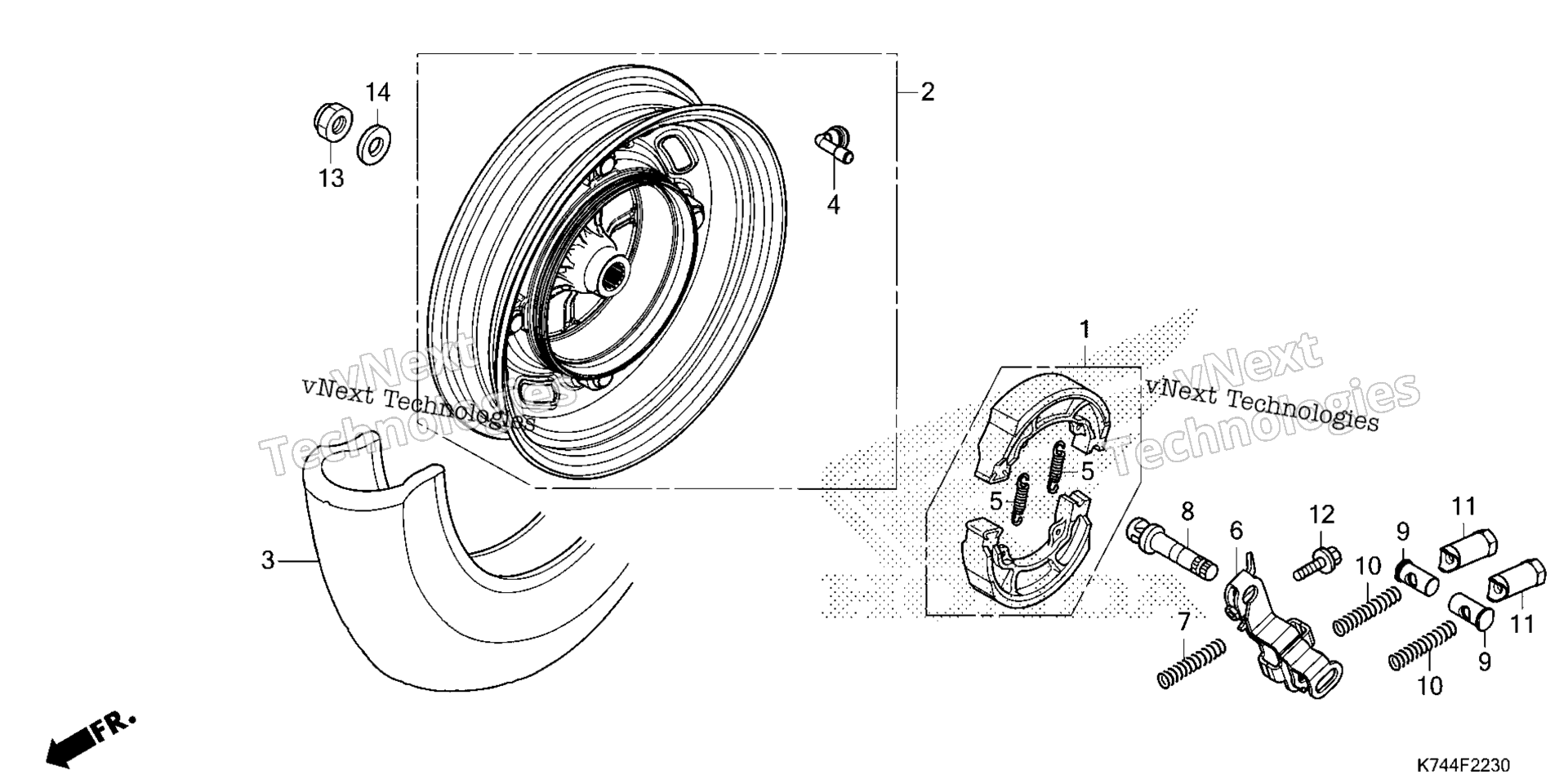

Схема заднего колеса для NVA110B AC
Схема
Детали
Номер
Наименование детали
Цена
1
SHOE SET, BRAKE (JB) art. 06430-KWP-900
По запросу
1
SHOE SET, BRAKE (ASK) art. 06430-KWP-D00
По запросу
2
WHEEL SUB-ASSY., RR. art. 42650-K74-A01
По запросу
3
TIRE (90/100-10 53J) (MRF) art. 42711-KZK-901
По запросу
4
VALVE, RIM (ACCURA) art. 42753-K24-G01
По запросу
4
VALVE, RIM (TRITON) art. 42753-KWP-E01
По запросу
5
SPRING, BRAKE SHOE art. 43151-329-000
По запросу
5
SPRING, FR. BRAKE SHOE art. 45133-KPL-900
По запросу
6
ARM, RR. BRAKE art. 43410-K74-A00
По запросу
7
SPRING, RR. BRAKE ARM art. 43472-KPL-900
По запросу
8
CAM, FR. BRAKE art. 45141-KWP-D00
По запросу
9
JOINT, BRAKE ARM art. 45453-KWP-911
По запросу
10
SPRING, BRAKE CABLE END art. 45456-KWP-910
По запросу
11
NUT, BRAKE ADJUSTING art. 45459-KWP-911
По запросу
12
BOLT, FLANGE (6X32) art. 90112-KPL-900
По запросу
13
NUT, HEX. (16MM) art. 90305-KWP-901
По запросу
14
WASHER (16MM) art. 90501-KPL-900
По запросу
