модель 2004 года
- Модель DR-Z 250
- Код модели DR-Z250

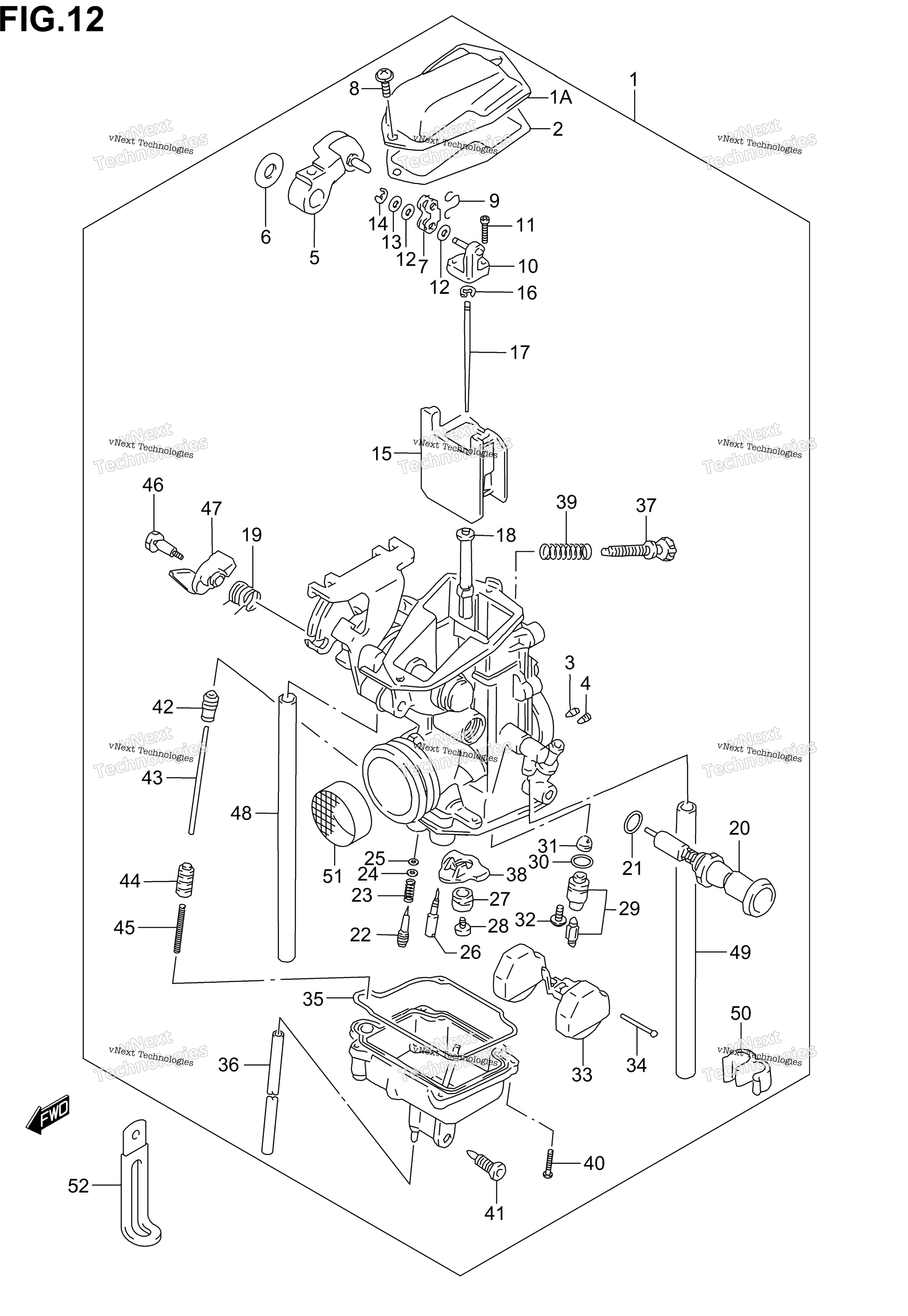

Схема карбюратора (E3/E28) для DR-Z250
Схема
Детали
Номер
Наименование детали
Цена
1
COVER, TOP art. 13261-13E00-000
По запросу
1
CARBURETOR ASSY Includes Item(s) 1A - 51 art. 13200-13E30-000
По запросу
2
GASKET art. 13266-27A00-000
По запросу
3
JET, AIR (1.2) art. 09493-24007-000
По запросу
4
JET, AIR (1.6) art. 09493-32003-000
По запросу
5
LEVER SET, THROTTLE art. 13541-13E00-000
По запросу
6
WASHER art. 13575-38200-000
По запросу
7
PLATE art. 13447-14A00-000
По запросу
8
.SCREW art. 02112-3410A-000
По запросу
9
CLIP ASSY art. 13446-13E00-000
По запросу
10
CONNECTOR art. 13398-27A02-000
По запросу
11
SCREW art. 02112-0312B-000
По запросу
12
GASKET art. 13445-14A00-000
По запросу
13
WASHER (4.5X8X0.5) art. 09160-04024-000
По запросу
14
E RING art. 13415-38300-000
По запросу
15
VALVE, PISTON 1.5 art. 13551-13E30-000
По запросу
16
E RING art. 13394-40D20-000
По запросу
17
NEEDLE, JET 6FN3-3 art. 13383-13E30-000
По запросу
18
JET, NEEDLE (P-6M) art. 13341-13E30-000
По запросу
19
SPRING art. 13494-14D00-000
По запросу
20
Плунжер карбюратора Suzuki art. 13411-42A20-000
По запросу
21
Уплотнительное кольцо Suzuki art. 13278-47091-000
По запросу
22
SCREW, PILOT 1 1/4 art. 13279-13E30-000
По запросу
23
.SPRING art. 13268-47070-000
По запросу
24
Шайба Suzuki art. 13291-29900-000
По запросу
25
Уплотнительное кольцо Suzuki art. 13295-29901-000
По запросу
26
JET, PILOT (37.5) art. 09492-37002-000
По запросу
27
RING art. 13331-13A00-000
По запросу
28
JET, MAIN (127.5) art. 09491-25011-000
По запросу
29
VALVE ASSY, NEEDLE art. 13370-05530-000
По запросу
30
Уплотнительное кольцо Suzuki art. 13374-35C00-000
По запросу
31
FILTER art. 13376-19F00-000
По запросу
32
SCREW art. 13602-43410-000
По запросу
33
FLOAT art. 13250-28A00-000
По запросу
34
PIN, FLOAT art. 13254-92311-000
По запросу
35
O RING art. 13251-27A00-000
По запросу
36
HOSE (3X5X600) L:600¨200 * art. 09352-30504-600
По запросу
37
ADJUSTER art. 13267-13D01-000
По запросу
38
RING art. 13331-13E00-000
По запросу
39
SPRING art. 13268-13E00-000
По запросу
40
SCREW art. 13602-48B10-000
По запросу
41
SCREW, DRAIN art. 13247-02340-000
По запросу
42
Пыльник Suzuki art. 13499-44500-000
По запросу
43
ROD art. 13487-14A00-000
По запросу
44
PLUNGER art. 13493-27A00-000
По запросу
45
SPRING art. 13271-09400-000
По запросу
46
BOLT art. 13613-14A00-000
По запросу
47
Рычаг Suzuki art. 13490-14A00-000
По запросу
48
HOSE (5X9X600) L:600¨225 * art. 09352-50006-600
По запросу
49
HOSE (5X9X600) L:600¨200 * art. 09352-50006-600
По запросу
50
CLIP art. 09408-00033-000
По запросу
51
NET, INTAKE art. 13130-19B00-000
По запросу
52
CLAMP (L;60) MODEL K1/K2/K3/K4 art. 09404-06039-000
По запросу
52
CLAMP MODEL K5 art. 09404-06429-000
По запросу
