модель 2004 года
- Модель DR-Z 250
- Код модели DR-Z250

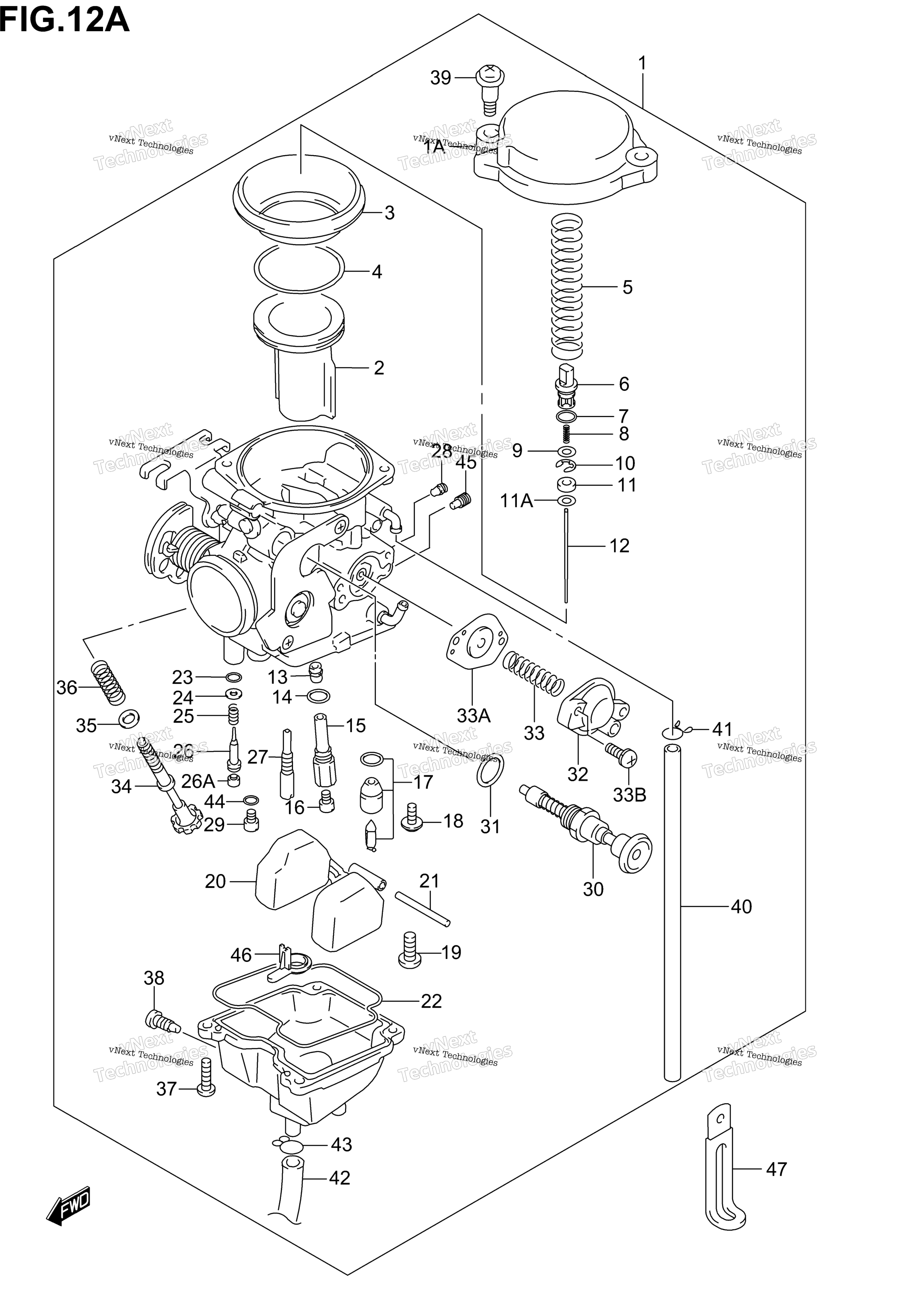

Схема карбюратора (E33) для DR-Z250
Схема
Детали
Номер
Наименование детали
Цена
1
CARBURETOR ASSY MODEL K5; Includes Item(s) 1A - 46 art. 13200-13E41-000
По запросу
1
DIAPHRAGM COVER art. 13502-19E00-000
По запросу
2
VALVE, PISTON art. 13501-13E20-000
По запросу
3
DIAPHRAGM art. 13507-19E01-000
По запросу
4
RING art. 13504-16E00-000
По запросу
5
SPRING art. 13573-13E20-000
По запросу
6
Направляющая Suzuki art. 13418-33E00-000
По запросу
7
O-RING (D:1.9 ID:4.8) art. 09280-05004-000
По запросу
8
SPRING art. 13481-13F00-000
По запросу
9
WASHER art. 13382-19E00-000
По запросу
10
.E-RING MULTIPLE JET NOZZLE art. 13394-17E60-000
По запросу
11
WASHER art. 13291-29FA0-000
По запросу
11
RING art. 13387-13F00-000
По запросу
12
NEEDLE, JET 5DH46-1 art. 13383-13E40-000
По запросу
13
JET art. 09494-00939-000
По запросу
14
O RING art. 13246-43011-000
По запросу
15
HOLDER, JET art. 13385-13E40-000
По запросу
16
JET, MAIN (132.5) art. 09491-26019-000
По запросу
17
VALVE ASSY, NEEDLE art. 13370-04F01-000
По запросу
18
SCREW art. 13602-05A10-000
По запросу
19
SCREW art. 02112-0408A-000
По запросу
20
FLOAT ASSY art. 13250-04F00-000
По запросу
21
.PIN, FLOAT art. 13254-01010-000
По запросу
22
Прокладка Suzuki art. 13258-04F00-000
По запросу
23
Уплотнительное кольцо Suzuki art. 13295-29901-000
По запросу
24
Шайба Suzuki art. 13291-29900-000
По запросу
25
.SPRING, THROTTLE SCREW art. 13268-48700-000
По запросу
26
ADJUSTER art. 13279-13E40-000
По запросу
26
PLUG art. 13281-05A00-000
По запросу
27
JET, PILOT (#12.5) art. 09492-12008-000
По запросу
28
JET, POWER (80) art. 09492-80007-000
По запросу
29
JET, MAIN (55) art. 09491-55004-000
По запросу
30
Плунжер карбюратора Suzuki art. 13411-13E40-000
По запросу
31
Уплотнительное кольцо Suzuki art. 13278-47091-000
По запросу
32
COVER ASSY art. 13502-10F00-000
По запросу
33
SCREW art. 13601-04148-000
По запросу
33
DIAPHRAGM ASSY art. 13480-13F01-000
По запросу
33
SPRING art. 13271-13F00-000
По запросу
34
ADJUSTER art. 13267-13D01-000
По запросу
35
PACKING art. 13285-07F00-000
По запросу
36
SPRING art. 13342-82370-000
По запросу
37
SCREW art. 02112-04107-000
По запросу
38
.SCREW,DRAIN art. 13247-02340-000
По запросу
39
SCREW art. 13247-33E00-000
По запросу
40
HOSE art. 13686-07F00-000
По запросу
41
CLIP art. 13671-06A10-000
По запросу
42
HOSE (4.5X8X500) art. 13683-20B01-000
По запросу
43
.CLIP art. 09401-08410-000
По запросу
44
O RING art. 13387-13E40-000
По запросу
45
JET art. 09492-30013-000
По запросу
46
RING MODEL K1/K2/K3/K4 art. 13387-29FA1-000
По запросу
47
CLAMP MODEL K1/K2/K3/K4 art. 09404-06039-000
По запросу
47
CLAMP MODEL K5 art. 09404-06429-000
По запросу
