модель 2004 года
- Модель DR-Z 250
- Код модели DR-Z250

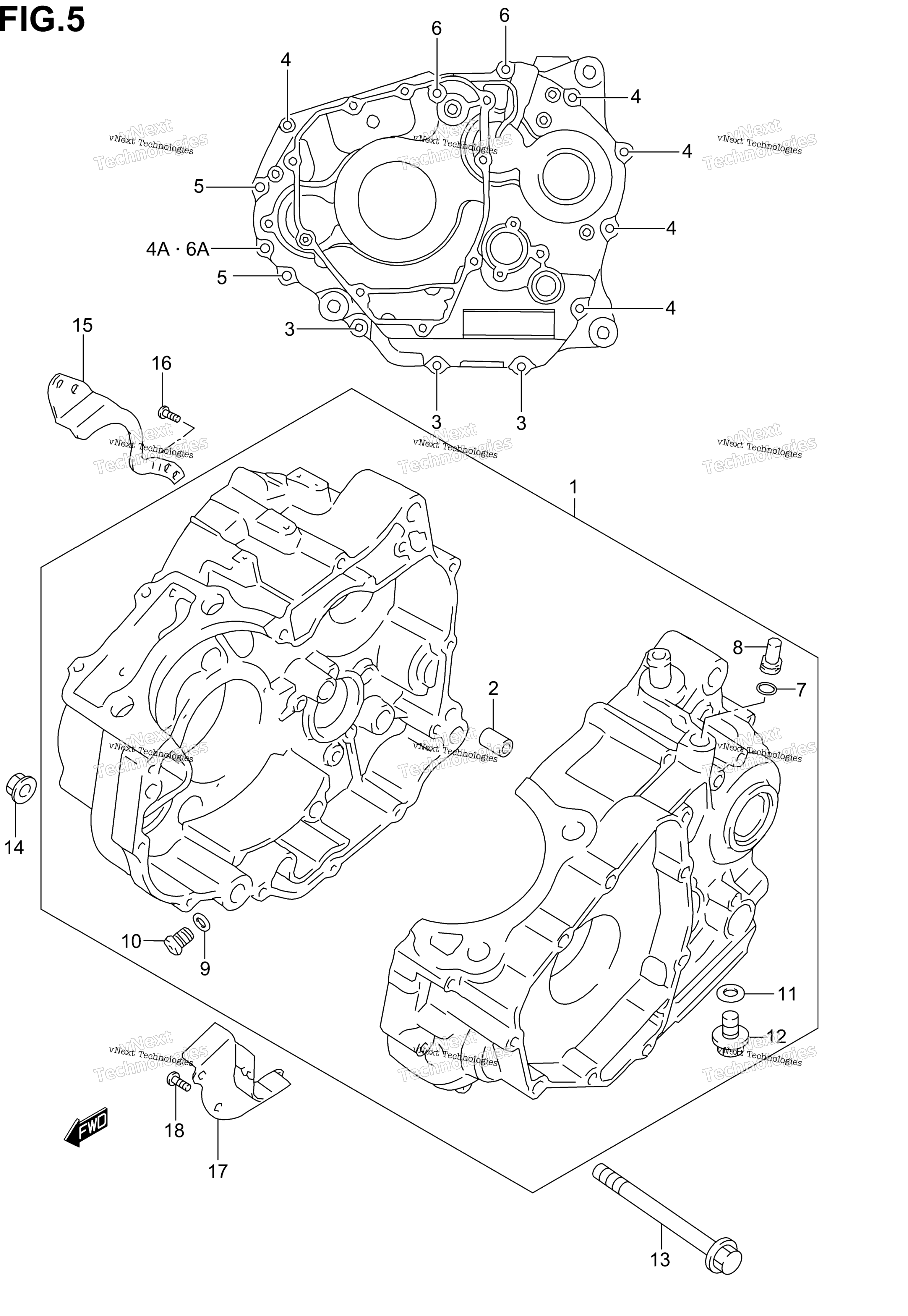

Схема картера для DR-Z250
Схема
Детали
Номер
Наименование детали
Цена
1
CRANKCASE SET MODEL K3 art. 11301-13835-000
По запросу
1
CRANKCASE SET MODEL K4/K5; Includes Item(s) 2 - 12 art. 11301-13841-000
По запросу
2
.PIN (L:27) art. 09202-10006-000
По запросу
3
BOLT art. 01547-0640B-000
По запросу
4
BOLT MODEL K3/K4/K5 art. 01547-0650B-000
По запросу
5
BOLT MODEL K3/K4/K5 art. 01547-0650B-000
По запросу
5
BOLT MODEL K1/K2 art. 07120-0650B-000
По запросу
6
GASKET, CRANKCASE BOLT MODEL K3/K4/K5 art. 09168-06023-000
По запросу
6
BOLT art. 01547-0665B-000
По запросу
7
Уплотнительное кольцо Suzuki art. 09280-04004-000
По запросу
8
JET art. 09493-24012-000
По запросу
9
GASKET (10X14X3.6) art. 09168-10002-000
По запросу
10
PLUG (10X10) art. 09248-10010-000
По запросу
11
Прокладка Suzuki art. 09168-12002-000
от 269 ₽
12
Пробка сливная Suzuki art. 09247-12106-000
от 421 ₽
13
BOLT (10X100) art. 09103-10242-000
По запросу
14
NUT art. 09159-10115-000
По запросу
15
PLATE, BREATHER OIL RETURN art. 11317-13E10-000
По запросу
16
SCREW art. 02112-0612A-000
По запросу
17
SEPARATOR, CRANKCASE OIL MODEL K3/K4/K5 art. 11323-13E01-000
По запросу
18
SCREW (6X12) art. 09125-06086-000
По запросу
