модель 2004 года
- Модель DR-Z 250
- Код модели DR-Z250

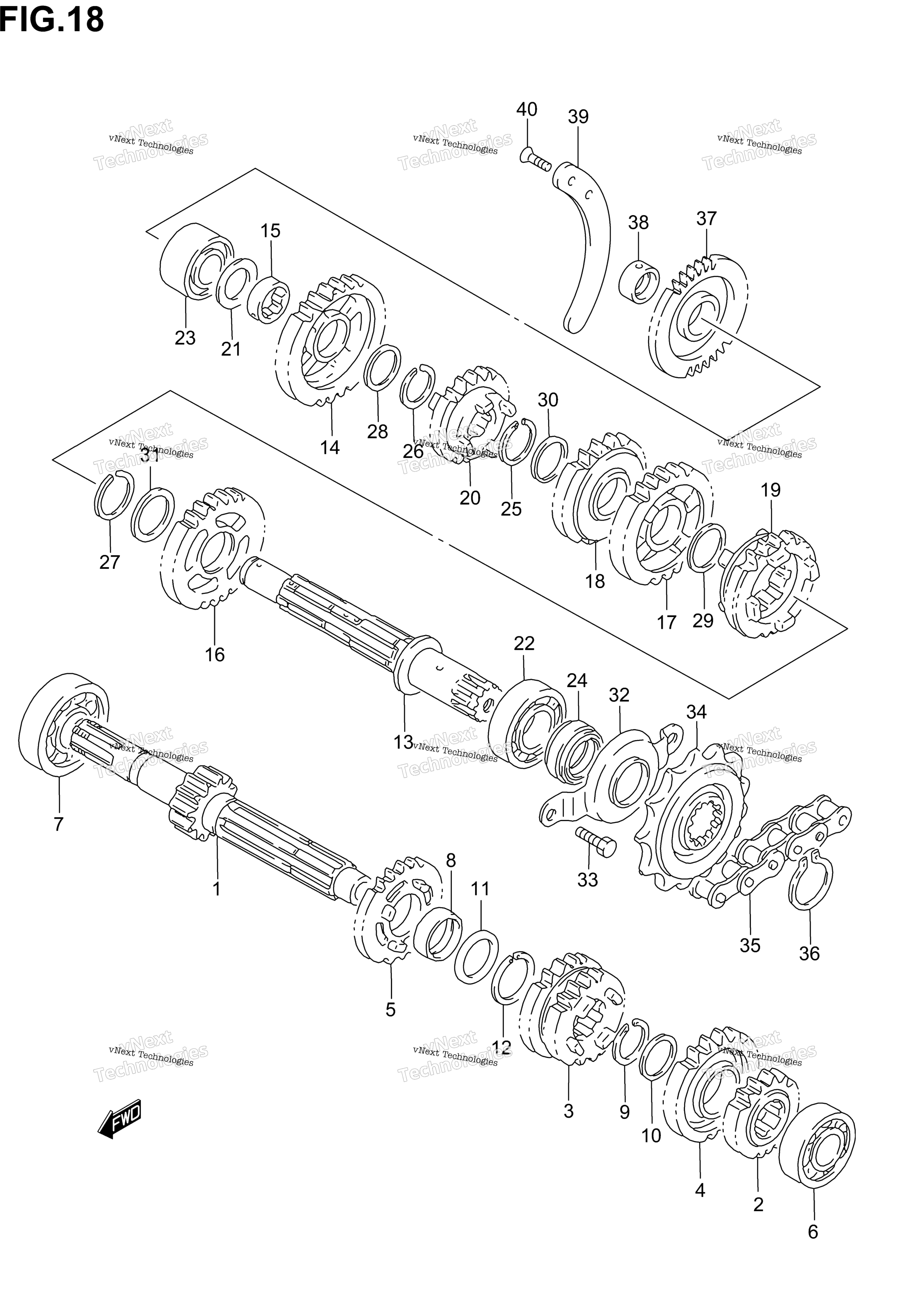

Схема трансмиссии для DR-Z250
Схема
Детали
Номер
Наименование детали
Цена
1
SHAFT, COUNTER art. 24120-14D20-000
По запросу
2
GEAR, 2ND DRIVE (NT:15) art. 24221-14D10-000
По запросу
3
GEAR, 3RD/4TH DRIVE (NT:18/18) art. 24231-14D00-000
По запросу
4
GEAR, 5TH DRIVE (NT:21) art. 24251-14D00-000
По запросу
5
GEAR, 6TH DRIVE (NT:23) art. 24261-14D02-000
По запросу
6
BEARING (17X40X12) art. 09262-17046-000
По запросу
7
Подшипник Suzuki art. 09262-20145-000
По запросу
8
BUSH (22X27X0.5) art. 09300-22008-000
По запросу
9
CIRCLIP art. 09380-22006-000
По запросу
10
SHIM art. 09181-22111-000
По запросу
11
SHIM (22X30X1.0) art. 09181-22167-000
По запросу
12
CIRCLIP art. 09380-22006-000
По запросу
13
SHAFT, DRIVE art. 24130-14D20-000
По запросу
14
GEAR, 1ST DRIVEN (NT:29) art. 24311-14D01-000
По запросу
15
BUSH, 1ST DRIVEN GEAR art. 24312-14D00-000
По запросу
16
GEAR, 2ND DRIVEN (NT:26) art. 24320-14D00-000
По запросу
17
GEAR, 3RD DRIVEN (NT:24) art. 24331-14D10-000
По запросу
18
GEAR, 4TH DRIVEN (NT:20) art. 24341-14D10-000
По запросу
19
GEAR, 5TH DRIVEN (NT:20) art. 24351-14D01-000
По запросу
20
GEAR, 6TH DRIVEN (NT:19) art. 24361-14D01-000
По запросу
21
SHIM (22X30X1.0) art. 09181-22167-000
По запросу
22
BEARING (22X56X16) art. 09262-22024-000
По запросу
23
BEARING (17X40X17.5) art. 09267-17003-000
По запросу
24
OIL SEAL (22X34X7) art. 09283-22025-000
По запросу
25
CIRCLIP art. 09380-22006-000
По запросу
26
CIRCLIP art. 09380-22006-000
По запросу
27
CIRCLIP art. 09380-25010-000
По запросу
28
THRUST WASHER art. 08211-17322-000
По запросу
29
WASHER (22X28X1.0) art. 09181-22139-000
По запросу
30
WASHER (22X28X1.0) art. 09181-22139-000
По запросу
31
Шайба Suzuki art. 09181-25167-000
от 420 ₽
32
RETAINER, DRIVE SHAFT OIL SEAL art. 24751-14D00-000
По запросу
33
Болт Suzuki art. 01500-0612A-000
от 326 ₽
34
SPROCKET, ENGINE (NT:13) art. 27511-37F00-000
По запросу
35
CHAIN ASSY (DID520V2,112LE) art. 27600-22D50-112
По запросу
36
CIRCLIP, SPROCKET art. 09380-22012-000
По запросу
37
GEAR, KICK STARTER IDLE NT:27 art. 26261-14D10-000
По запросу
38
BUSH, KICK STARTER art. 26262-14D00-000
По запросу
39
RETAINER, KICK IDLE GEAR art. 26264-13E00-000
По запросу
40
SCREW (6X16) art. 09126-06014-000
По запросу
