модель 2013 года
- Модель GSX-R1000
- Код модели GSX-R1000L3

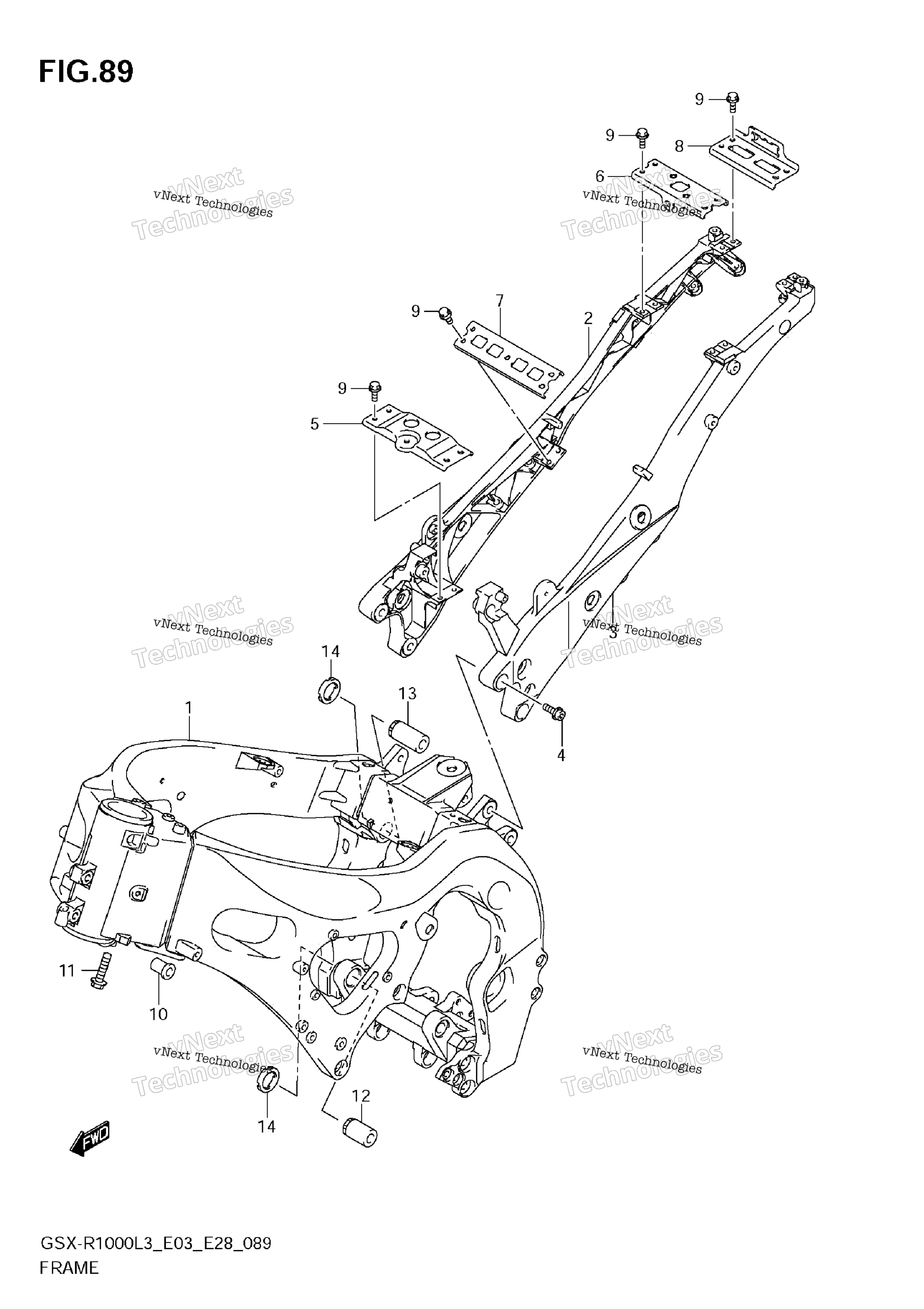

Схема рамы (Gsx-R1000zl3 E03) для GSX-R1000L3
Схема
Детали
Номер
Наименование детали
Цена
1
FRAME (BLACK) art. 41100-47H21-YAP
По запросу
2
RAIL, SEAT RH art. 41211-47H00-000
По запросу
3
RAIL, SEAT LH art. 41221-47H00-000
По запросу
4
BOLT,SEAT RAIL art. 41233-18G20-000
По запросу
5
BRIDGE, FRONT art. 41770-01H00-000
По запросу
6
BRIDGE, UPPER art. 42730-47H00-000
По запросу
7
BRIDGE, LOWER art. 42741-37H00-000
По запросу
8
BRIDGE, REAR art. 42751-47H00-000
По запросу
9
BOLT (6X12) art. 09103-06285-000
По запросу
10
SPACER, MOUNT art. 41911-40F01-000
По запросу
11
BOLT (8X35) art. 09103-08512-000
По запросу
12
BOLT, ADJUST art. 41921-47H00-000
По запросу
13
BOLT, ADJUST UPPER art. 41921-47H10-000
По запросу
14
NUT,CRANK CASE ADJUST BOLT art. 41922-47H00-000
По запросу
