модель 2013 года
- Модель GSX-R1000
- Код модели GSX-R1000L3

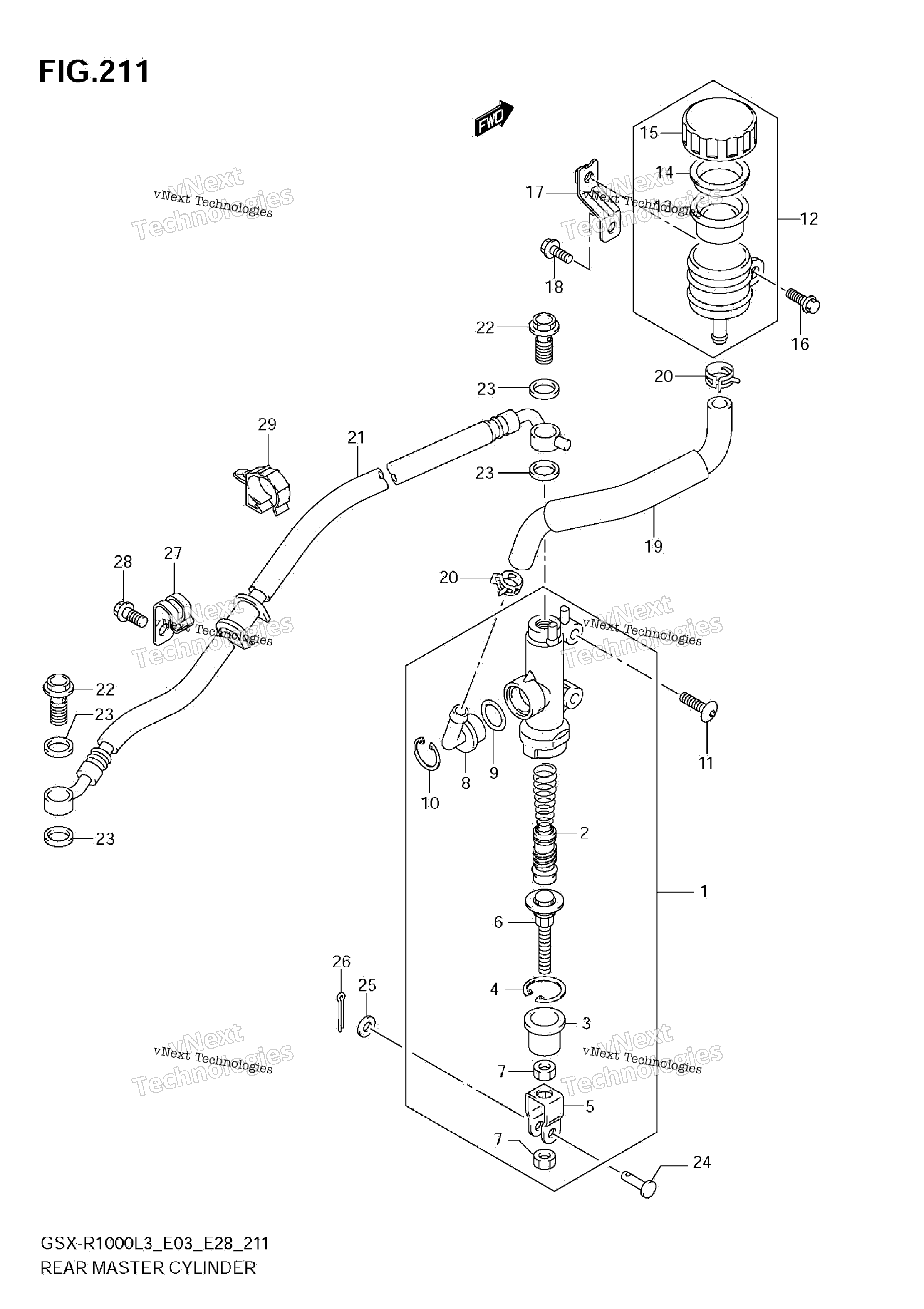

Схема заднего главного цилиндра тормоза для GSX-R1000L3
Схема
Детали
Номер
Наименование детали
Цена
1
CYLINDER ASSY,RR MASTER art. 69600-47H10-000
По запросу
2
PISTON / CAP SET art. 69600-34810-000
По запросу
3
BOOT art. 69691-00A00-000
По запросу
4
CIRCLIP art. 69665-47H00-000
По запросу
5
YOKE art. 69692-44H00-000
По запросу
6
ROD, PUSH art. 69670-40A00-000
По запросу
7
NUT art. 69693-05A00-000
По запросу
8
CONNECTOR art. 69672-00B20-000
По запросу
9
.O-RING art. 69686-34200-000
По запросу
10
CIRCLIP art. 69674-00B20-000
По запросу
11
SCREW (6X20) art. 09139-06125-000
По запросу
12
TANK ASSY,REAR RESERVOIR art. 69740-47H00-000
По запросу
13
DIAPHRAGM art. 69667-00B20-000
По запросу
14
PLATE art. 69668-00B20-000
По запросу
15
CAP art. 69669-47H00-000
По запросу
16
BOLT art. 01547-0616A-000
По запросу
17
BRACKET, RR RESERVOIR TANK art. 69750-47H00-000
По запросу
18
Болт Suzuki art. 01547-0612A-000
По запросу
19
HOSE, RR RESERVOIR TANK art. 69730-47H10-000
По запросу
20
CLIP art. 09401-12404-000
По запросу
21
HOSE, REAR BRAKE art. 69480-47H01-000
По запросу
22
UNION art. 09360-10065-000
По запросу
23
Шайба Suzuki art. 09161-10009-000
от 221 ₽
24
PIN (6X18.2) art. 09200-06068-000
По запросу
25
Шайба Suzuki art. 08322-0106A-000
По запросу
26
Шплинт Suzuki art. 04111-2015A-000
от 168 ₽
27
CLAMP,RR BRAKE HOSE art. 69268-21H00-000
По запросу
28
Болт Suzuki art. 01547-0612A-000
По запросу
29
CLAMP art. 09403-17306-000
По запросу
