модель 2013 года
- Модель GSX-R1000
- Код модели GSX-R1000L3

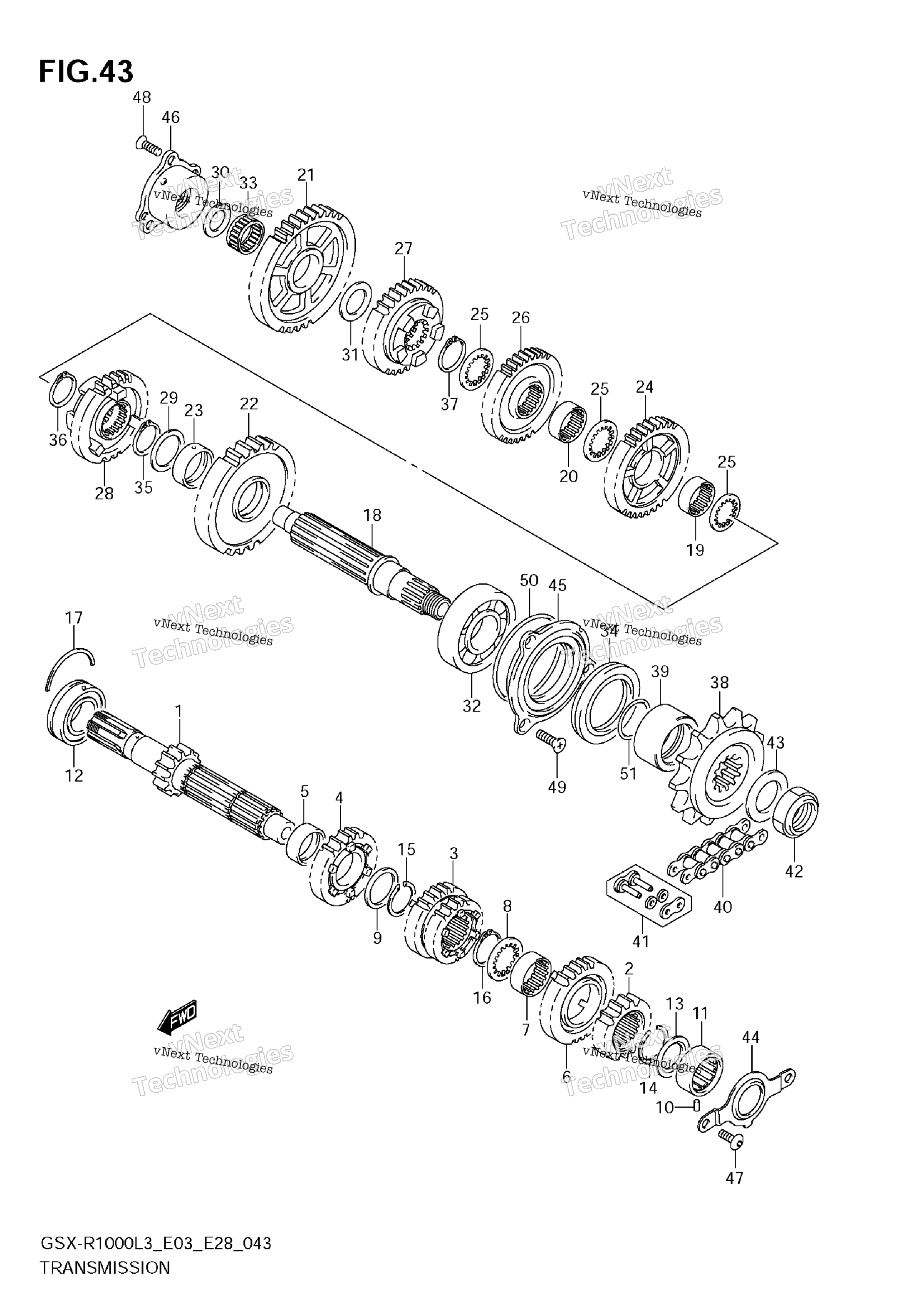

Схема трансмиссии для GSX-R1000L3
Схема
Детали
Номер
Наименование детали
Цена
1
SHAFT, CNTR (NT:16) art. 24120-47H11-000
По запросу
2
GEAR,2ND DRIVE (NT:19) art. 24221-40F30-000
По запросу
3
GEAR, 3RD & 4TH DRIVE (NT:21/24) art. 24231-47H00-000
По запросу
4
GEAR, 5TH DRIVE (NT:25) art. 24251-47H00-000
По запросу
5
BUSH, 5TH DRIVE GEAR art. 24252-24F10-000
По запросу
6
GEAR, 6TH DRIVE (NT:26) art. 24261-47H00-000
По запросу
7
BUSH,6TH DRIVE GEAR art. 24262-24F20-000
По запросу
8
WASHER,LOCK (27X36X1) art. 09167-27001-000
По запросу
9
WASHER (27X36X1) art. 09160-27008-000
По запросу
10
PIN art. 04221-07129-000
По запросу
11
BEARING (20X34X16) LH art. 09263-20103-000
По запросу
12
BEARING (25X52X20.6) RH art. 09267-25013-000
По запросу
13
SEAL,OIL (20X31.2X2.7) art. 09285-20006-000
По запросу
14
CIRCLIP art. 09380-27004-000
По запросу
15
CIRCLIP art. 09380-27006-000
По запросу
16
CIRCLIP art. 09380-27006-000
По запросу
17
C-RING art. 09390-58001-000
По запросу
18
SHAFT, DRIVE art. 24131-47H01-000
По запросу
19
BUSH, 3RD DRIVEN GEAR art. 24332-24F20-000
По запросу
20
BUSH, 4TH DRIVEN GEAR art. 24332-24F20-000
По запросу
21
GEAR,1ST DRIVEN (NT:41) art. 24311-47H00-000
По запросу
22
GEAR, 2ND DRIVEN (NT:39) art. 24321-47H00-000
По запросу
23
BUSH, 2ND DRIVEN GEAR art. 24322-24F20-000
По запросу
24
GEAR, 3RD DRIVEN (NT:36) art. 24331-47H10-000
По запросу
25
WASHER, 3RD & 4TH DRIVE art. 24333-47H00-000
По запросу
26
GEAR,4TH DRIVEN (NT:36) art. 24341-47H10-000
По запросу
27
GEAR,5TH DRIVEN (NT:34) art. 24351-47H00-000
По запросу
28
GEAR, 6TH DRIVEN (NT:33) art. 24361-17K00-000
По запросу
29
SHIM (30X40X1) art. 09181-30167-000
По запросу
30
SHIM (22X34X1) RH art. 09181-22223-000
По запросу
31
SHIM (24X34X1) LH art. 09181-24005-000
По запросу
32
BEARING (30X62X23.8) LH art. 09267-30014-000
По запросу
33
BEARING (24X28X13) art. 09263-24030-000
По запросу
34
OIL SEAL (38X56X7) art. 09283-38027-000
По запросу
35
CIRCLIP art. 09380-30009-000
По запросу
36
CIRCLIP art. 09380-30009-000
По запросу
37
CIRCLIP art. 09380-30009-000
По запросу
38
SPROCKET, ENGINE art. 27510-15H10-000
По запросу
39
SPACER, ENGINE SPROCKET art. 27531-47H00-000
По запросу
40
CHAIN ASSY, DRIVE (DID50VAZ) art. 27600-40F20-114
По запросу
41
JOINT SET, DRIVE CHAIN OPT art. 27620-40F21-000
По запросу
42
NUT art. 09159-22008-000
По запросу
43
SHIM (27X42X1.5) art. 09181-27016-000
По запросу
44
RETAINER,CL PUSH ROD OIL SEAL art. 24741-01H00-000
По запросу
45
RETAINER, DRIVE SHAFT BRG, L art. 24751-47H00-000
По запросу
46
HOUSING, DRIVE SHAFT SET art. 24771-01820-000
По запросу
47
SCREW (6X13) art. 09139-06153-000
По запросу
48
SCREW (6X20) art. 09139-06159-000
По запросу
49
SCREW (6X20) art. 09139-06159-000
По запросу
50
Кольцо уплотнительное Suzuki art. 09280-62004-000
от 2 615 ₽
51
O RING (D:2.4,ID:26.2) art. 09280-26005-000
По запросу
