модель 2013 года
- Модель GSX-R1000
- Код модели GSX-R1000L3

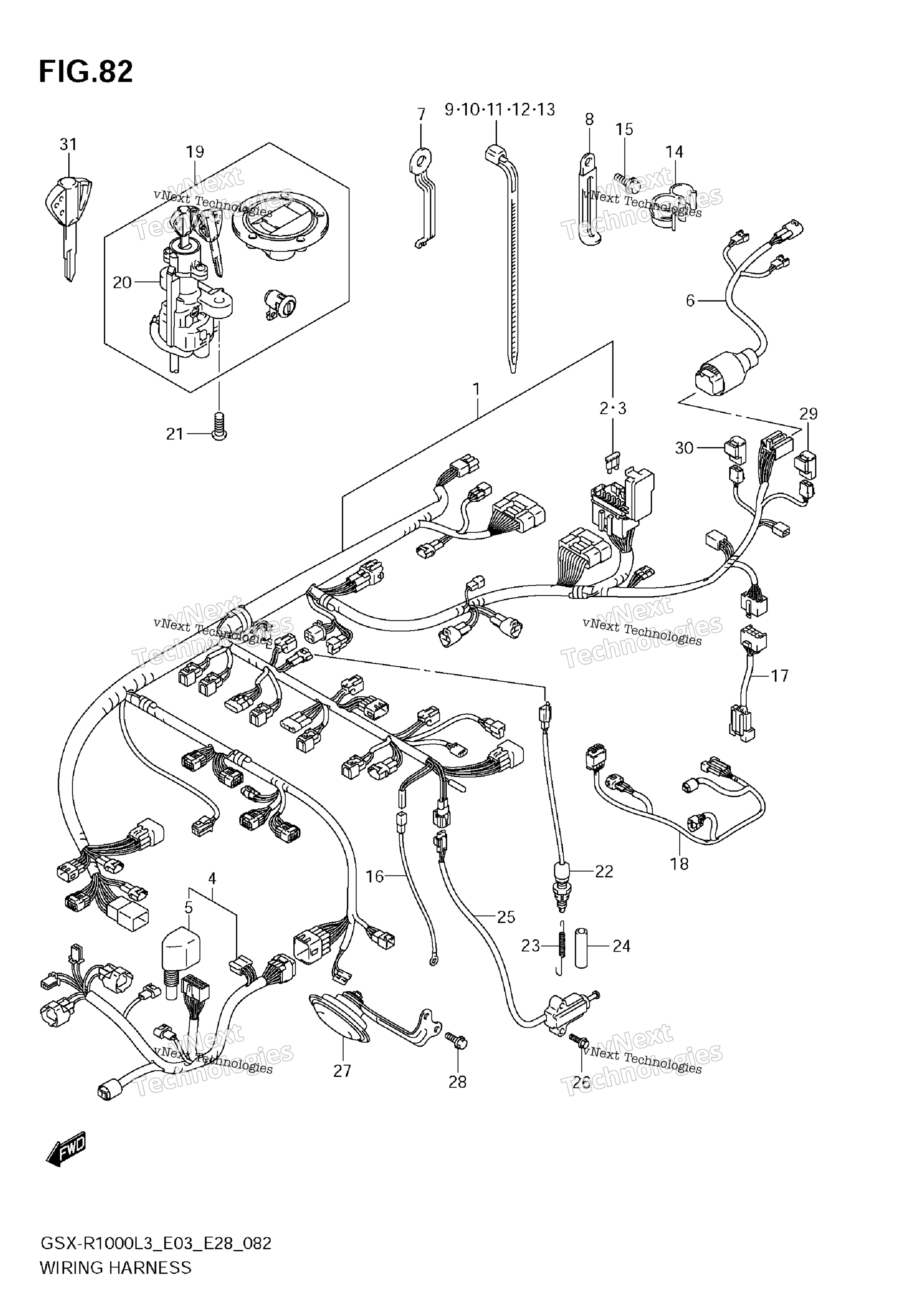

Схема жгута проводов (Gsx-R1000zl3 E03) для GSX-R1000L3
Схема
Детали
Номер
Наименование детали
Цена
1
HARNESS, WIRING NO.1 art. 36610-47HB1-000
По запросу
2
FUSE (10A) art. 09481-10501-000
По запросу
3
Предохранитель 15А Suzuki art. 09481-15501-000
от 116 ₽
4
HARNESS, WIRING NO.2 art. 36620-47H21-000
По запросу
5
COVER, CONNECTOR art. 36618-47H00-000
По запросу
6
WIRE, REAR COMBINATION art. 36855-47H01-000
По запросу
7
CLAMP art. 09403-06322-000
По запросу
8
CLAMP (L:45) art. 09404-06429-000
По запросу
9
CLAMP (L:125) art. 09407-14403-000
По запросу
10
CLAMP (L:95) art. 09407-11401-000
По запросу
11
CLAMP (L:165) art. 09407-18402-000
По запросу
12
CLAMP (L:190) art. 09407-19401-000
По запросу
13
CLAMP (L:190) art. 09407-19401-000
По запросу
14
CLAMP art. 09408-00242-000
По запросу
15
Болт Suzuki art. 01547-0612A-000
По запросу
16
WIRE, OIL PRESSURE SWITCH art. 36851-47H01-000
По запросу
17
WIRE, RELAY LEAD art. 36857-47H00-000
По запросу
18
WIRE, ISC LEAD art. 36859-47H10-000
По запросу
19
LOCK SET art. 37101-40890-000
По запросу
20
LOCK ASSY, STEERING art. 37100-41G70-000
По запросу
21
BOLT (8X20) art. 09139-08016-000
По запросу
22
SWITCH ASSY, STOP LAMP art. 37740-31D00-000
По запросу
23
SPRING art. 09443-06087-000
По запросу
24
HOSE (5X8.2X600) L:600->60 art. 44420-44AR0-000
По запросу
25
SWITCH ASSY, SIDE STAND art. 37840-47H01-000
По запросу
26
BOLT (6X20) art. 09103-06286-000
По запросу
27
HORN ASSY art. 38500-47H00-000
По запросу
28
.BOLT art. 01550-0616B-000
По запросу
29
Реле Suzuki art. 38740-24X50-000
от 4 179 ₽
30
Реле Suzuki art. 38740-24X50-000
от 4 179 ₽
31
Болванка ключка зажигания Suzuki art. 37146-41G00-000
По запросу
