модель 2017 года
- Модель GW250
- Код модели GW250L7

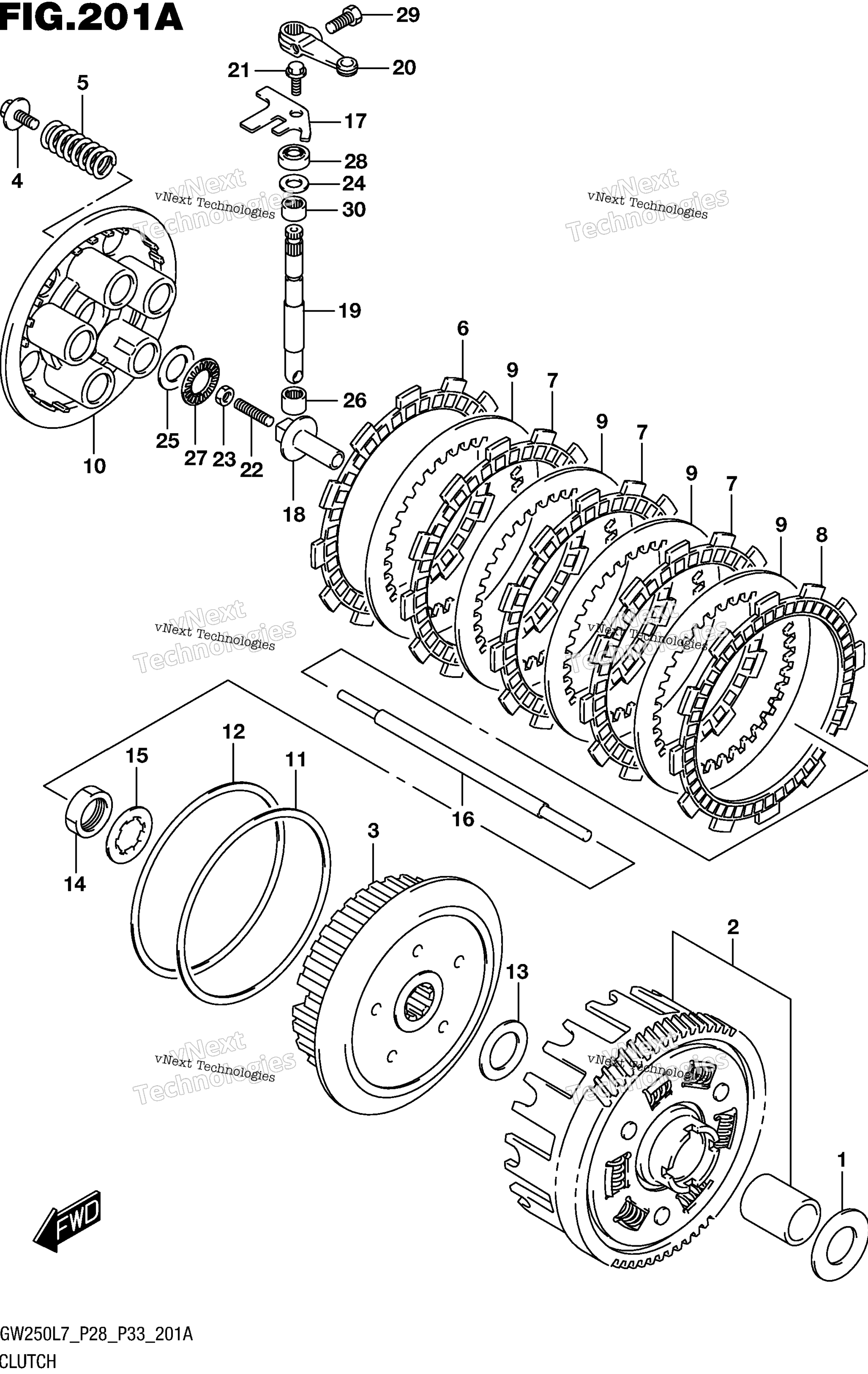

Схема сцепления для GW250L7
Схема
Детали
Номер
Наименование детали
Цена
1
WASHER, THRUST art. 21252-48H00-000
По запросу
2
GEAR ASSY, PRIMARY DRIVEN art. 21200-48880-000
По запросу
3
HUB, CLUTCH SLEEVE art. 21411-48H00-000
По запросу
4
BOLT, CLUTCH SPRING art. 21412-48H00-000
По запросу
5
SPRING, CLUTCH art. 21413-48H00-000
По запросу
6
PLATE, CLUTCH DRIVE NO.1 art. 21441-48H00-000
По запросу
7
PLATE, CLUTCH DRIVE NO.2 art. 21441-48H10-000
По запросу
8
PLATE, CLUTCH DRIVE NO.3 art. 21442-48H00-000
По запросу
9
PLATE, CLUTCH DRIVEN (T:2.0) art. 21451-48H00-000
По запросу
10
DISC, CLUTCH PRESSURE art. 21462-48H00-000
По запросу
11
SEAT, WAVE WASHER art. 21471-48H00-000
По запросу
12
WASHER, CLUTCH SLEEVE HUB WAV art. 21472-48H00-000
По запросу
13
WASHER art. 08211-22363-000
По запросу
14
NUT art. 09140-22005-000
По запросу
15
LOCK WASHER art. 09167-22029-000
По запросу
16
ROD, CLUTCH PUSH art. 23110-48H00-000
По запросу
17
RETAINER, CL RELEASE OIL SEAL art. 23117-48H00-000
По запросу
18
PIECE, CLUTCH PUSH art. 23121-48H00-000
По запросу
19
CAMSHAFT, CLUTCH RELEASE art. 23122-48H10-000
По запросу
20
ARM, CLUTCH RELEASE art. 23271-48H00-000
По запросу
21
BOLT (6X12) art. 09103-06233-000
По запросу
22
SCREW (6X25) art. 09134-06018-000
По запросу
23
NUT art. 09140-06023-000
По запросу
24
WASHER (12.5X17X1) art. 09160-12119-000
По запросу
25
WASHER (15.5X28X1) art. 09160-15045-000
По запросу
26
BEARING (10X14X10) art. 09263-10023-000
По запросу
27
BEARING (15X28X2) art. 09263-15L01-000
По запросу
28
OIL SEAL art. 09285-10L01-000
По запросу
29
BOLT art. 01500-0616A-000
По запросу
30
BEARING art. 09263-12029-000
По запросу
