модель 2017 года
- Модель GW250
- Код модели GW250L7

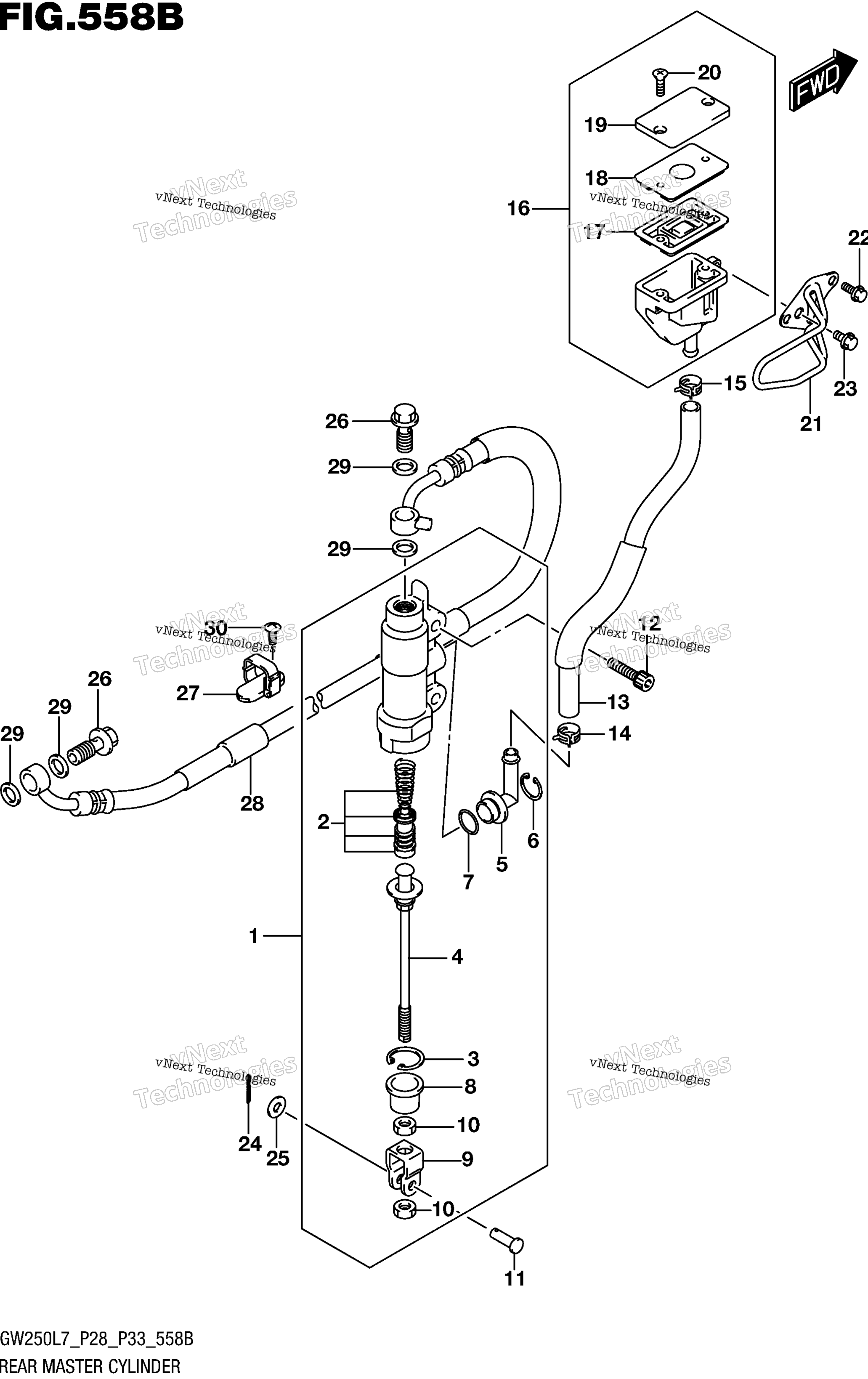

Схема заднего главного цилиндра тормоза (Gw250zl7 P28) для GW250L7
Схема
Детали
Номер
Наименование детали
Цена
1
CYLINDER ASSY, REAR MASTER art. 69600-48H00-000
По запросу
2
.PISTON/CUP SET art. 69600-34810-000
По запросу
3
.CIRCLIP art. 69665-47H00-000
По запросу
4
.ROD, PUSH art. 69670-24A00-000
По запросу
5
.CONNECTOR art. 69672-00B20-000
По запросу
6
.CIRCLIP art. 69674-00B20-000
По запросу
7
.O-RING art. 69686-34200-000
По запросу
8
.BOOT art. 69691-00A00-000
По запросу
9
.YOKE art. 69692-44H00-000
По запросу
10
.NUT art. 69693-05A00-000
По запросу
11
PIN, REAR MASTER CYLINDER art. 69697-48H00-000
По запросу
12
BOLT, REAR MASTER CYLINDER art. 69698-48H00-000
По запросу
13
HOSE, REAR RESERVOIR TANK art. 69730-48H00-000
По запросу
14
CLIP, HOSE LOWER art. 69735-48H00-000
По запросу
15
CLIP, HOSE UPPER art. 69735-48H10-000
По запросу
16
TANK ASSY, REAR RESERVOIR art. 69740-48H30-000
По запросу
17
Диафрагма карбюратора Suzuki art. 59667-04700-000
По запросу
18
Диафрагма тормозного цилиндра Suzuki art. 59668-14F00-000
от 830 ₽
19
.CAP art. 59669-20H00-000
По запросу
20
.SCREW art. 69689-48H00-000
По запросу
21
GUARD, REAR RESERVOIR TANK art. 69760-48H20-000
По запросу
22
Болт Suzuki art. 01547-0612A-000
По запросу
23
BOLT art. 01547-0620A-000
По запросу
24
Шплинт Suzuki art. 04111-2015A-000
от 168 ₽
25
Шайба Suzuki art. 08322-0106A-000
По запросу
26
BOLT, BRAKE FLUID art. 59492-48H00-000
По запросу
27
GUIDE, REAR BRAKE HOSE art. 61196-48H00-000
По запросу
28
HOSE, REAR BRAKE art. 69480-48H00-000
По запросу
29
WASHER, BRAKE FLUID art. 59464-48H00-000
По запросу
30
.SCREW art. 02142-0616A-000
По запросу
