модель 2017 года
- Модель GW250
- Код модели GW250L7

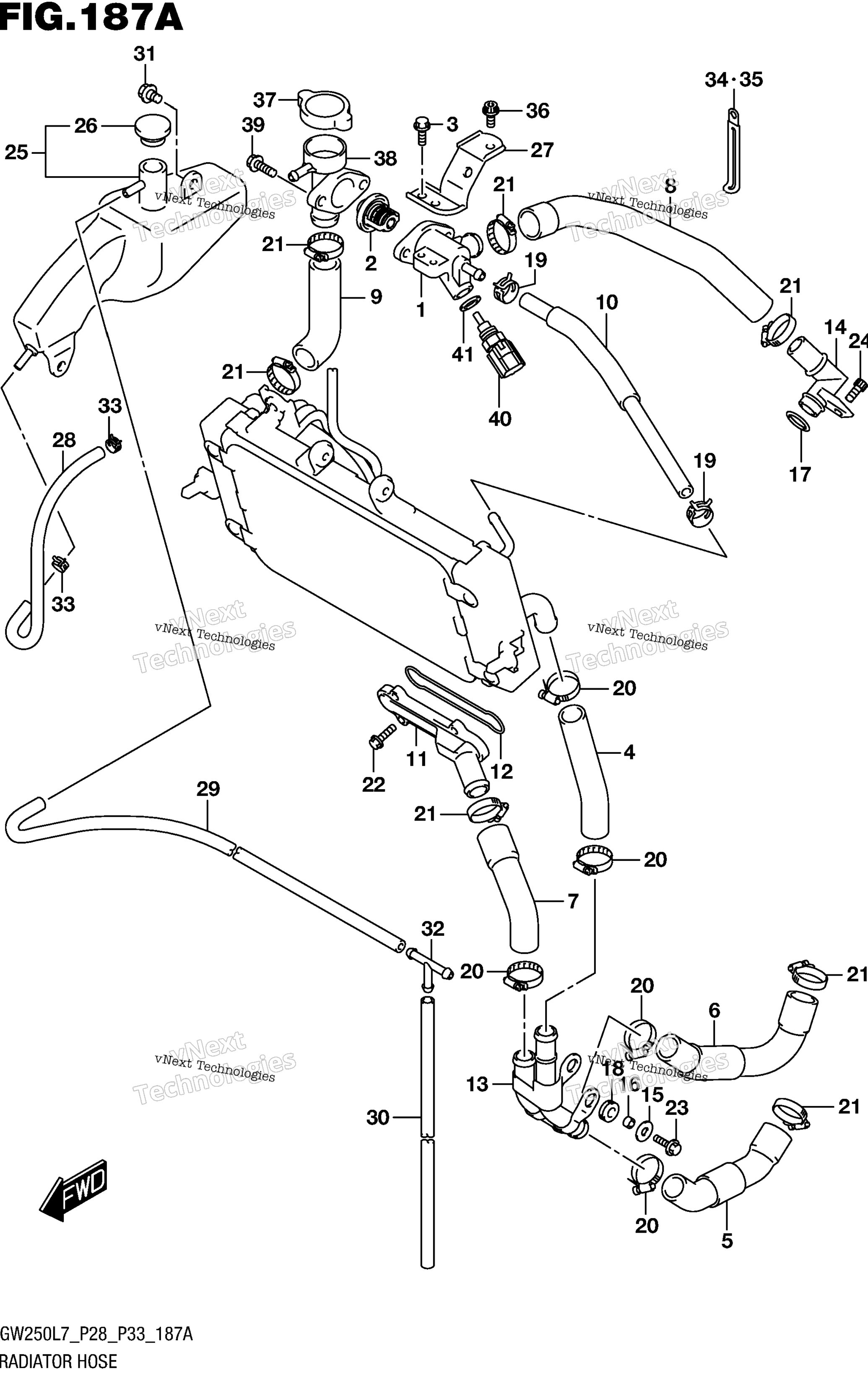

Схема шланга радиатора для GW250L7
Схема
Детали
Номер
Наименование детали
Цена
1
CONNECTOR, THERMOSTAT INLET art. 17662-48H00-000
По запросу
2
THERMOSTAT, WATER art. 17670-48H01-000
По запросу
3
BOLT art. 01550-0616A-000
По запросу
4
HOSE, RADIATOR OUTLET art. 17851-48H00-000
По запросу
5
HOSE, WATER PUMP INLET art. 17852-48H00-000
По запросу
6
HOSE, WATER PUMP OUTLET art. 17853-48H00-000
По запросу
7
HOSE, CYLINDER CONNECTOR art. 17854-48H00-000
По запросу
8
HOSE, THERMOSTAT CONNECTOR art. 17855-48H00-000
По запросу
9
HOSE, RADIATOR INLET art. 17856-48H10-000
По запросу
10
HOSE, WATER BYPASS art. 17857-48H00-000
По запросу
11
CONNECTOR, CYL WATER INLET art. 17861-48H00-000
По запросу
12
O RING, CYL INLET CONNECTOR art. 17863-48H00-000
По запросу
13
PIPE, WATER PUMP art. 17870-48H00-000
По запросу
14
PIPE, CYLINDER HEAD OUTLET art. 17880-48H00-000
По запросу
15
.WASHER (6.5X18X1.0) art. 09160-06028-000
По запросу
16
SPACER (6.5X9X5) art. 09180-06365-000
По запросу
17
O RING (D:3.2,ID:17.8) art. 09280-18011-000
По запросу
18
CUSHION art. 09320-08084-000
По запросу
19
CLIP art. 09401-12L02-000
По запросу
20
CLAMP art. 09402-27L01-000
По запросу
21
CLAMP art. 09402-32L01-000
По запросу
22
BOLT art. 01547-0620A-000
По запросу
23
Болт Suzuki art. 01550-0620A-000
от 326 ₽
24
BOLT art. 07130-0612A-000
По запросу
25
TANK ASSY, RESERVOIR art. 17910-48H00-000
По запросу
26
Крышка расширительного бачка Suzuki art. 17932-12C00-000
По запросу
27
BRACKET, RESERVOIR TANK art. 17920-48H00-000
По запросу
28
HOSE, RESERVOIR TANK INLET CUT AS REQUIRED art. 17981-19F00-000
По запросу
29
HOSE, RESERVOIR TANK OVER FLO art. 17981-48H00-000
По запросу
30
HOSE, FUEL TANK WATER DRAIN art. 17985-48H10-000
По запросу
31
BOLT (6X12) art. 09111-06085-000
По запросу
32
3 WAY, FUEL TANK WATER DRAIN art. 44438-48H10-000
По запросу
33
CLIP art. 09401-08L01-000
По запросу
34
CLAMP (L:45) art. 09404-06039-000
По запросу
35
CLAMP art. 09404-06208-000
По запросу
36
BOLT art. 07120-0612A-000
По запросу
37
CAP, RADIATOR (1.1) art. 17730-48H00-000
По запросу
38
CONDUCTION, RADIATOR art. 17791-48H01-000
По запросу
39
Болт Suzuki art. 01550-0620A-000
от 326 ₽
40
Датчик температуры Suzuki art. 13650-49X00-000
от 7 854 ₽
41
GASKET, TEMP SENSOR art. 13651-48H00-000
По запросу
