модель 2017 года
- Модель GW250
- Код модели GW250L7

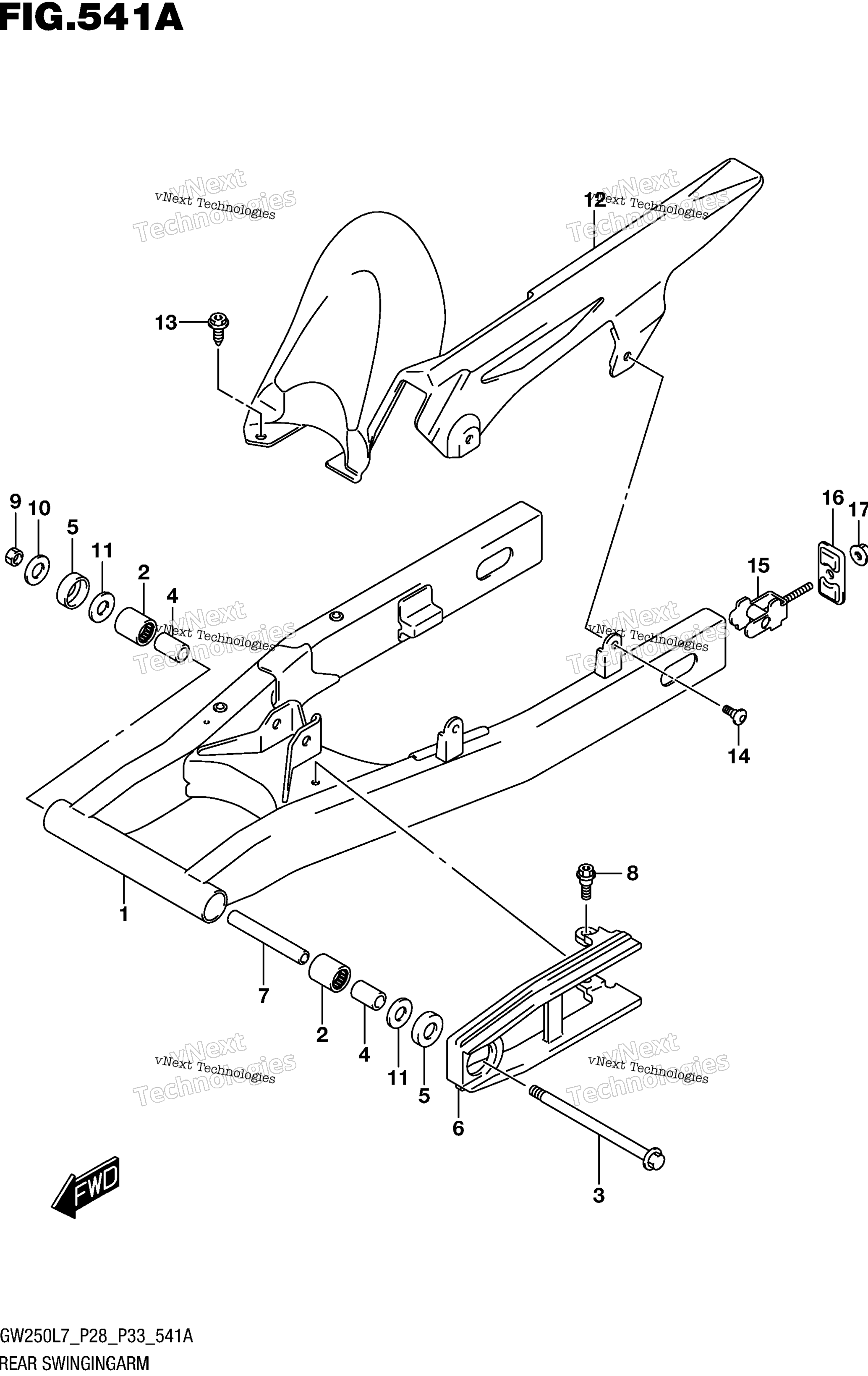

Схема заднего маятника для GW250L7
Схема
Детали
Номер
Наименование детали
Цена
1
SWINGINGARM, REAR (BLACK) art. 61100-48H00-YGA
По запросу
2
BEARING (22X29X30) art. 09263-22078-000
По запросу
3
SHAFT, PIVOT art. 61211-48H10-000
По запросу
4
SPACER, PIVOT BEARING art. 61251-48H00-000
По запросу
5
COVER, PIVOT DUST art. 61262-48H10-000
По запросу
6
BUFFER, CHAIN TOUCH DEFENSE art. 61273-48H00-000
По запросу
7
SPACER, PIVOT CENTER art. 61282-48H00-000
По запросу
8
BOLT (6X17.8) art. 09111-06072-000
По запросу
9
NUT art. 09159-14019-000
По запросу
10
WASHER (14.5X29X2.3) art. 09160-14067-000
По запросу
11
WASHER (14X34X1) art. 09160-14068-000
По запросу
12
CASE, CHAIN art. 61310-48H01-000
По запросу
13
BOLT (6X16) art. 09111-06065-000
По запросу
14
SCREW (6X16) art. 09139-06168-000
По запросу
15
ADJUSTER, CHAIN art. 61410-48H00-000
По запросу
16
PLATE, CHAIN ADJUSTER GUIDE art. 61421-48H10-000
По запросу
17
NUT art. 08319-3108A-000
По запросу
