модель 2001 года
- Модель Royal Star
- Код модели XVZ13LTNC CA

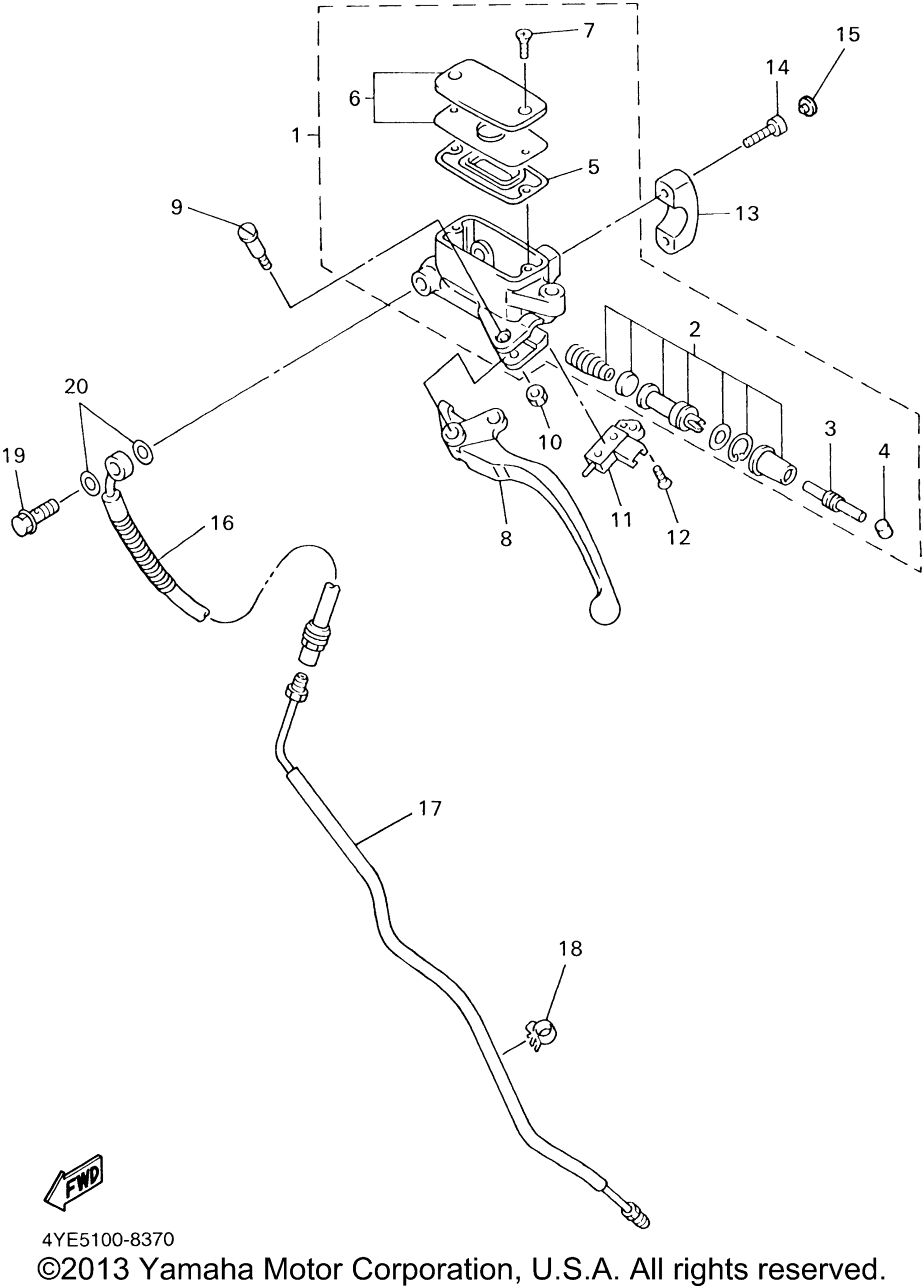

Схема передней части Master Cylinder 2 для XVZ13LTNC CA
Схема
Детали
Номер
Наименование детали
Цена
1
Master Cylinder Sub Assy art. 4NK-W2645-00-00
По запросу
2
. .Cylinder Kit, Master (Clutch art. 3GM-W0099-00-00
По запросу
3
. .Rod, Push art. 3GM-26464-00-00
По запросу
4
. .Bush art. 3GM-26455-00-00
По запросу
5
. .Diaphragm, Reservoir art. 4NK-25854-00-00
По запросу
6
. Reservoir Cap Set art. 4NK-W2585-01-00
По запросу
7
. .Screw art. 3D8-2589H-10-00
По запросу
8
Lever 1 art. 4XY-83912-00-00
По запросу
9
Bolt, Lever art. 4NK-83945-00-00
По запросу
10
Nut, U art. 95604-06100-00
По запросу
11
Switch art. 3GM-83980-00-00
По запросу
12
Screw, Flat Head art. 98707-04016-00
По запросу
13
Bracket, Master Cylinder art. 4NK-25867-00-00
По запросу
14
Bolt, Hexagon Socket Head art. 91314-06025-00
По запросу
15
Plug art. 90338-06162-00
По запросу
16
Hose, Clutch 1 art. 4NK-26472-00-00
По запросу
17
Pipe art. 4YE-26471-00-00
По запросу
18
Clamp art. 90464-10190-00
По запросу
19
Болт, штуцер art. 90401-10159-00
По запросу
20
Шайба болта тормозной системы Yamaha art. 90201-10118-00
от 473 ₽
