модель 2001 года
- Модель Royal Star
- Код модели XVZ13LTNC CA

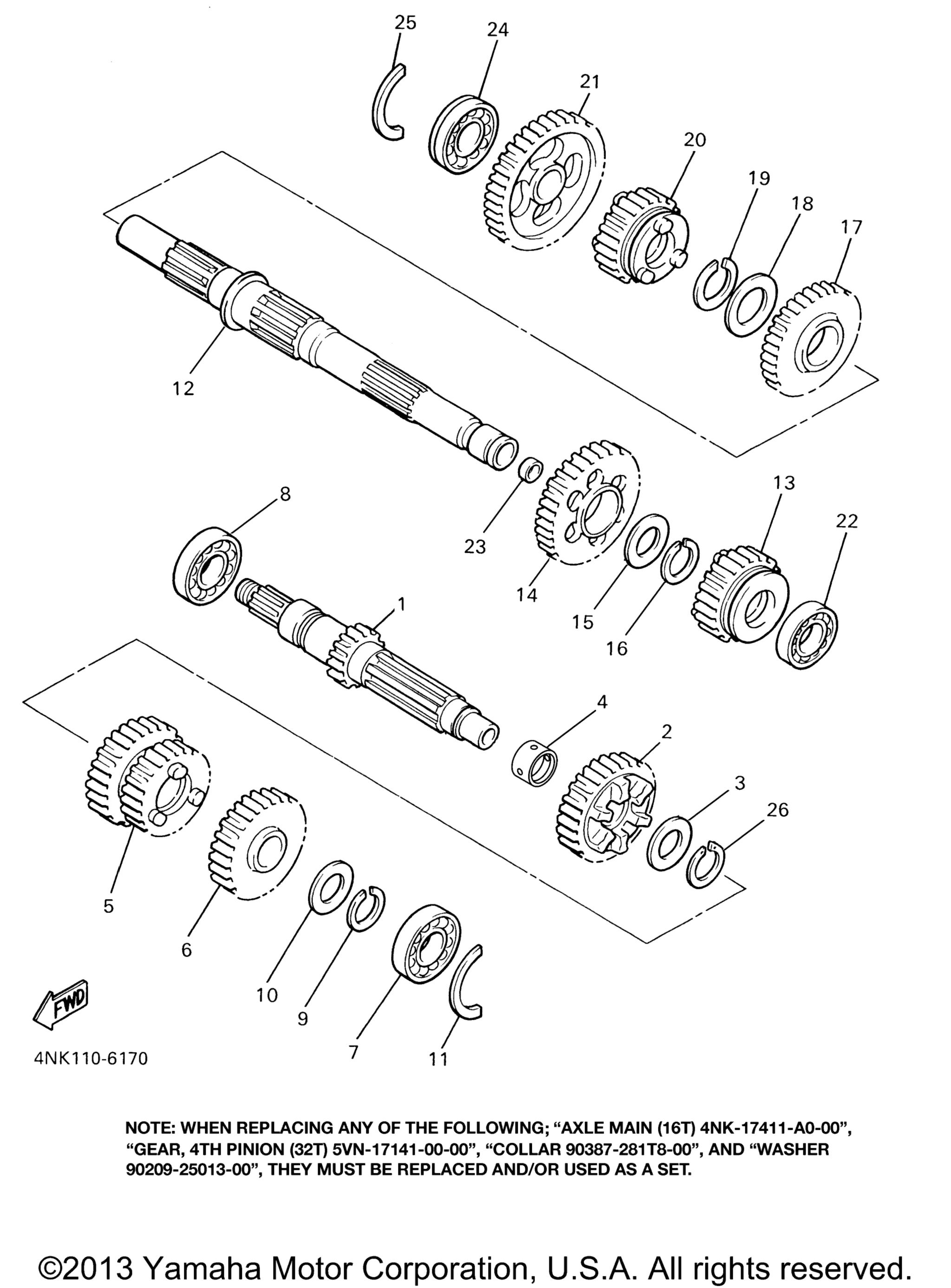

Схема трансмиссии для XVZ13LTNC CA
Схема
Детали
Номер
Наименование детали
Цена
1
Axle, Main (16T) SEE IMAGE NOTE art. 4NK-17411-A0-00
По запросу
2
Gear, 4Th Pinion (32T) SEE IMAGE NOTE art. 5VN-17141-00-00
По запросу
3
Washer SEE IMAGE NOTE art. 90209-25013-00
По запросу
4
Collar SEE IMAGE NOTE art. 90387-281T8-00
По запросу
5
Gear, 2Nd/3Rd Pinion (19/25T) art. 4NK-17121-02-00
По запросу
6
Gear, 5Th Pinion (28T) art. 4NK-17151-00-00
По запросу
7
Bearing art. 93306-30430-00
По запросу
8
Bearing art. 93306-36401-00
По запросу
9
.Circlip art. 93410-23056-00
По запросу
10
Washer, Plate art. 90201-232K5-00
По запросу
11
Circlip art. 93440-52118-00
По запросу
12
Axle, Drive art. 4NK-17402-00-00
По запросу
13
Gear, 5Th Wheel (21T) art. 4NK-17251-00-00
По запросу
14
Gear, 2Nd Wheel (30T) art. 4NK-17221-01-00
По запросу
15
Washer art. 90209-32231-00
По запросу
16
.Circlip art. 93440-34025-00
По запросу
17
Gear, 3Rd Wheel (29T) art. 4NK-17231-01-00
По запросу
18
Washer art. 90209-27192-00
По запросу
19
Circlip art. 93440-30077-00
По запросу
20
Gear, 4Th Wheel (29T) art. 4NK-17241-02-00
По запросу
21
Gear, 1St Wheel (39T) art. 4NK-17211-01-00
По запросу
22
Bearing art. 93306-20645-00
По запросу
23
Plug art. 90331-15039-00
По запросу
24
Bearing art. 93306-20555-00
По запросу
25
Circlip art. 93440-52118-00
По запросу
26
Circlip art. 93440-28062-00
По запросу
