модель 2001 года
- Модель Royal Star
- Код модели XVZ13LTNC CA

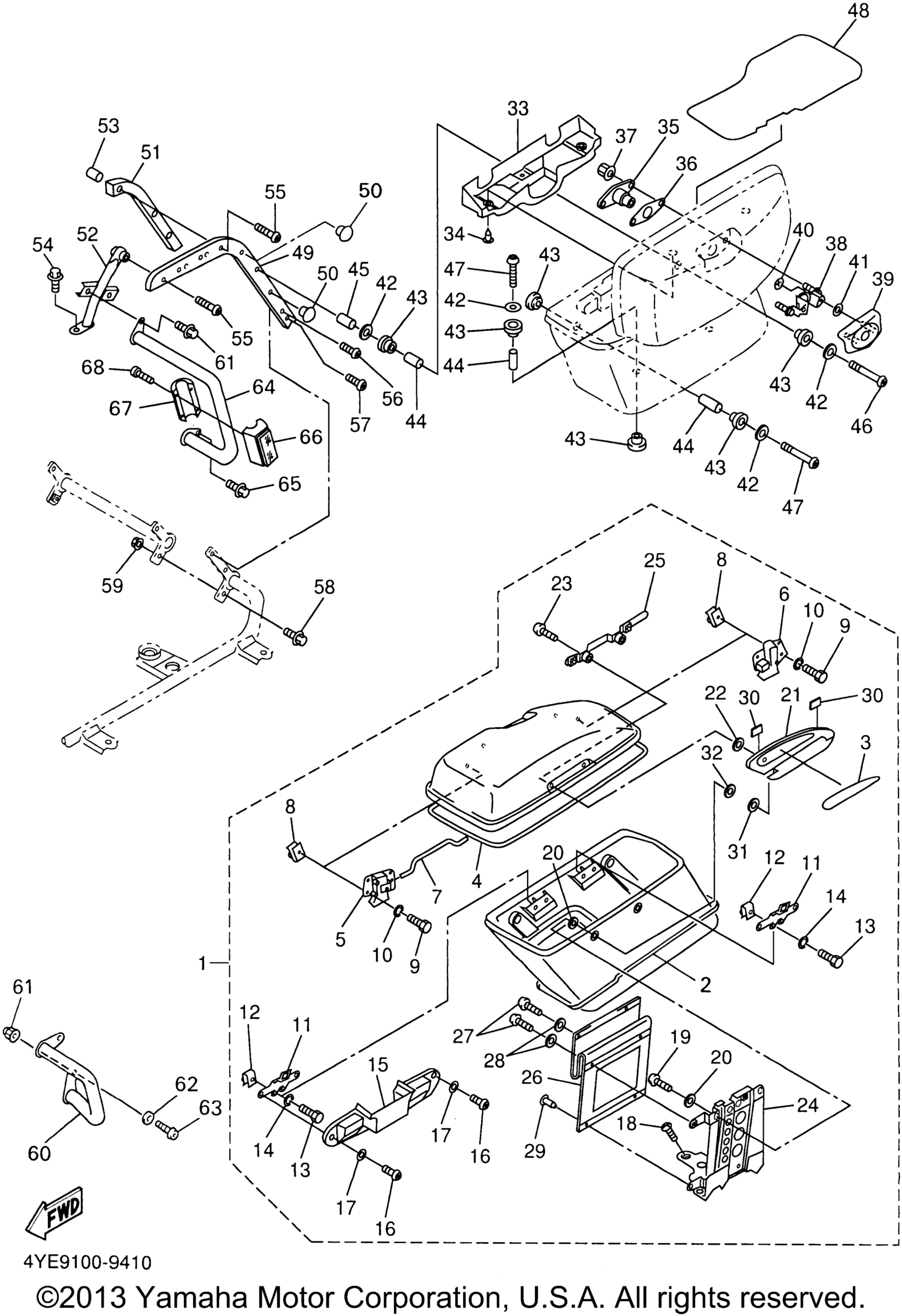

Схема кофр 1 для XVZ13LTNC CA
Схема
Детали
Номер
Наименование детали
Цена
1
Saddlebag Comp, 1 YB art. 4XY-Y2843-90-33
По запросу
2
. Saddlebag Graphic Set art. 4YE-2840G-60-00
По запросу
3
. Ornament 1 art. 4XY-2847A-10-00
По запросу
4
. .Seal 1 art. 4XY-28428-00-00
По запросу
5
. .Hook 3 art. 4XY-28494-00-00
По запросу
6
. .Hook 4 art. 4XY-28495-00-00
По запросу
7
. .Lever art. 4XY-2841A-00-00
По запросу
8
Гайка закладная Yamaha art. 90183-051A0-00
от 368 ₽
9
. Bolt art. 97017-05012-00
По запросу
10
. Washer, Plate art. 92907-05600-00
По запросу
11
. .Hook 2 art. 4XY-28498-00-00
По запросу
12
Гайка закладная Yamaha art. 90183-051A0-00
от 368 ₽
13
. Bolt art. 97017-05016-00
По запросу
14
. Washer, Plate art. 92907-05600-00
По запросу
15
. .Cover 3 art. 4XY-2843J-00-00
По запросу
16
. Bolt, Button Head art. 92017-05008-00
По запросу
17
. Washer, Plate art. 92907-05600-00
По запросу
18
Винт-саморез Yamaha art. 90167-05078-00
от 788 ₽
19
. Bolt, Button Head art. 92017-05014-00
По запросу
20
. Washer, Plate art. 90201-05556-00
По запросу
21
. .Hinge 1 art. 4XY-28444-10-00
По запросу
22
. .Washer, Plate art. 90202-10120-00
По запросу
23
. Bolt, Button Head art. 92017-05020-00
По запросу
24
. .Reinforcement 1 art. 4XY-28427-00-00
По запросу
25
. .Plate 5 art. 4XY-2847H-00-00
По запросу
26
. .Stopper, Open art. 4XY-2845M-00-00
По запросу
27
. Bolt, Button Head art. 92017-05014-00
По запросу
28
. Washer, Plate art. 92907-05600-00
По запросу
29
Фиксатор пластиковый Yamaha art. 90269-05055-00
от 830 ₽
30
. .Plate, Rubber 4 art. 4XY-28499-00-00
По запросу
31
. Washer, Plate art. 90201-08326-00
По запросу
32
. .Seal 2 art. 4XY-28429-00-00
По запросу
33
Cover Lock Assy 2 art. 4XY-2849K-00-00
По запросу
34
Пистон Yamaha art. 90269-06081-00
от 788 ₽
35
Lock Assy 3 art. 4XY-W2843-00-00
По запросу
36
Plate, Rubber 5 art. 4XY-2845J-00-00
По запросу
37
Гайка art. 95707-05500-00
По запросу
38
Plate 6 art. 4XY-2849H-00-00
По запросу
39
Cover 5 art. 4XY-2842A-00-00
По запросу
40
Nut, Spring art. 90183-04005-00
По запросу
41
Damper art. 4KJ-28371-00-00
По запросу
42
Washer, Plate art. 90201-065G8-00
По запросу
43
Grommet art. 90480-20447-00
По запросу
44
Collar art. 90387-084R5-00
По запросу
45
Collar art. 90387-0811N-00
По запросу
46
Bolt, Button Head art. 92017-06055-00
По запросу
47
Bolt, Button Head art. 92017-06035-00
По запросу
48
Seat 2 art. 4XY-2848K-01-00
По запросу
49
Frame, Saddlebag 1 art. 4YE-F8473-00-00
По запросу
50
Plug art. 90338-07259-00
По запросу
51
Damper 1 art. 4YE-28415-00-00
По запросу
52
Stay, Front Guard 1 art. 4YE-28413-02-00
По запросу
53
Collar art. 90387-0811N-00
По запросу
54
Болт Yamaha art. 95817-08014-00
По запросу
55
Bolt, Button Head art. 92014-08040-00
По запросу
56
Bolt, Button Head art. 92014-08016-00
По запросу
57
Bolt, Button Head art. 92014-08020-00
По запросу
58
Болт с фланцем art. 95817-08016-00
По запросу
59
Nut art. 95307-08800-00
По запросу
60
Guard, Engine 1 art. 4NL-F8418-00-00
По запросу
61
Nut, Crown art. 90176-10075-00
По запросу
62
Washer, Plate art. 92907-10600-00
По запросу
63
Bolt, Button Head art. 92017-10030-00
По запросу
64
Guard, Saddlebag 1 art. 4XY-2841K-00-00
По запросу
65
Bolt, Flange art. 95814-08016-00
По запросу
66
Reflector, Rear 1 art. 4YE-85131-00-00
По запросу
67
Bracket, Reflector 1 art. 4YE-85132-00-00
По запросу
68
Screw, Tapping art. 97707-30514-00
По запросу
