модель 2001 года
- Модель Royal Star
- Код модели XVZ13LTNC CA

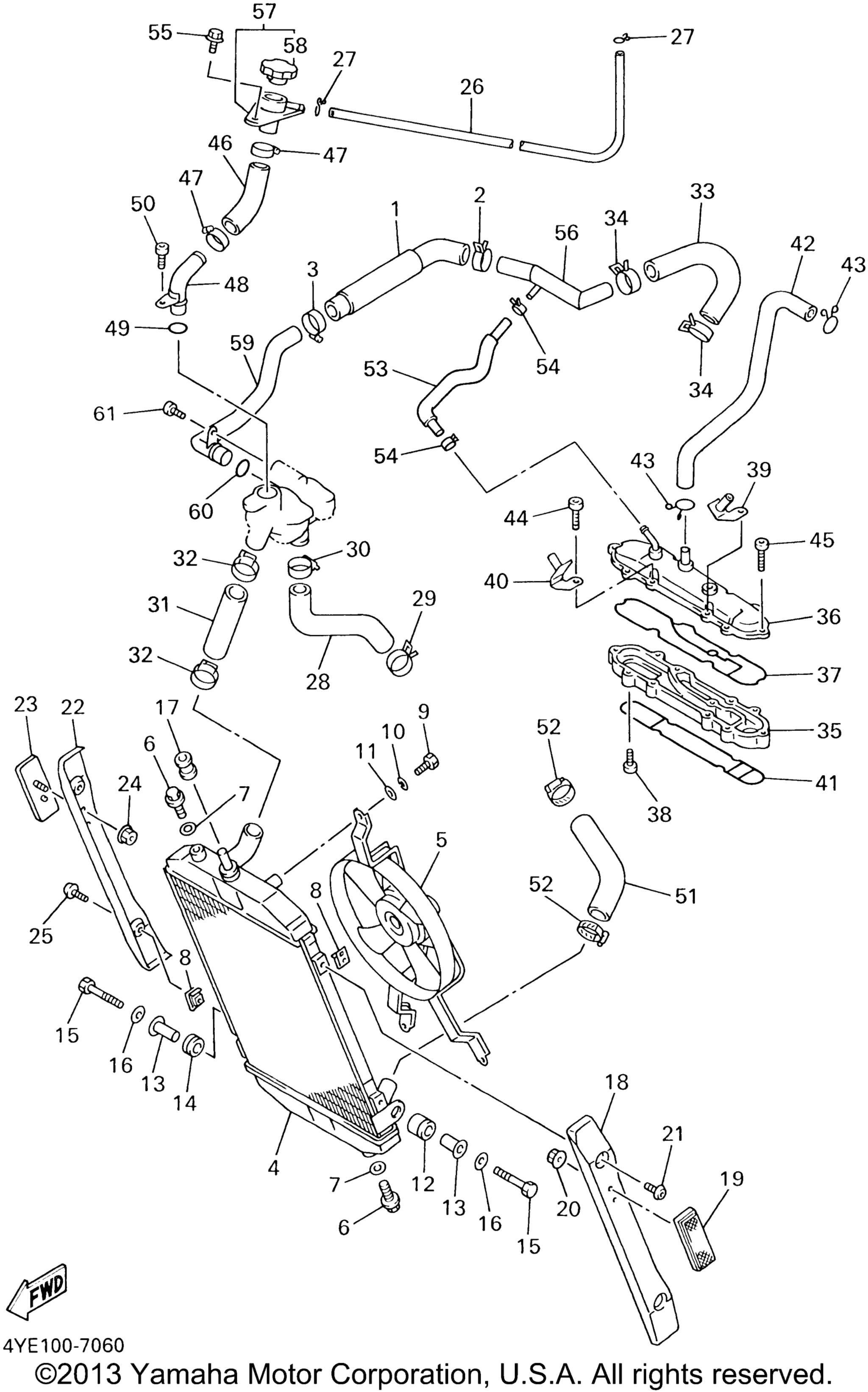

Схема шланга радиатора для XVZ13LTNC CA
Схема
Детали
Номер
Наименование детали
Цена
1
Hose 3 art. 4NK-12578-00-00
По запросу
2
Clip art. 90467-23067-00
По запросу
3
Hose Clamp Assy art. 90450-28001-00
По запросу
4
Radiator Assy art. 4NK-12461-02-00
По запросу
5
Blower Assy art. 4NK-12405-01-00
По запросу
6
Plug,Drain Cock art. 1AA-12561-00-00
По запросу
7
Gasket art. 1AA-12435-00-00
По запросу
8
Nut 1 art. 4NK-12671-00-00
По запросу
9
Bolt art. 97017-06012-00
По запросу
10
Шайба Yamaha art. 92907-06100-00
от 473 ₽
11
Шайба Yamaha art. 92907-06600-00
от 221 ₽
12
Damper, Radiator art. 4NK-12465-00-00
По запросу
13
Collar art. 90387-0609L-00
По запросу
14
Grommet art. 90480-19283-00
По запросу
15
Bolt art. 97017-06040-00
По запросу
16
Шайба Yamaha art. 92907-06600-00
от 221 ₽
17
Grommet art. 90480-16284-00
По запросу
18
Radiator Cover Assy 1 art. 4NK-1240J-00-00
По запросу
19
Reflector Assy art. 11H-85110-01-00
По запросу
20
Гайка art. 95707-05500-00
По запросу
21
Bolt, Button Head art. 92017-06010-00
По запросу
22
Radiator Cover Assy 2 art. 4NK-1240K-00-00
По запросу
23
Reflector Assy art. 11H-85110-01-00
По запросу
24
Гайка art. 95707-05500-00
По запросу
25
Bolt, Button Head art. 92017-06010-00
По запросу
26
Hose (L780) art. 90445-090F6-00
По запросу
27
Зажим Yamaha art. 90467-08003-00
от 1 190 ₽
28
Hose 1 art. 4NK-12576-00-00
По запросу
29
Clip art. 90467-23067-00
По запросу
30
Хомут патрубка охлаждения Yamaha art. 90450-32015-00
По запросу
31
Hose 4 art. 4NK-12579-00-00
По запросу
32
Hose Clamp Assy art. 90450-38040-00
По запросу
33
Hose 2 art. 4NK-12577-00-00
По запросу
34
Clip art. 90467-23067-00
По запросу
35
Cover 1 art. 26H-1246A-03-00
По запросу
36
Cover 2 art. 4YE-1246E-00-00
По запросу
37
Gasket, Housing Cover 2 art. 26H-12428-00-00
По запросу
38
Bolt, Hexagon Socket Head art. 91314-06016-00
По запросу
39
Stay art. 4NK-14413-00-00
По запросу
40
Stay 2 art. 4NK-14414-00-00
По запросу
41
Gasket, Housing Cover 1 art. 26H-12427-00-00
По запросу
42
Pipe, Breather 1 art. 4NK-11166-00-00
По запросу
43
Хомут art. 90467-14015-00
По запросу
44
Bolt art. 91314-06040-00
По запросу
45
Bolt, Hexagon Socket Head art. 91314-06040-00
По запросу
46
Hose 6 art. 4NK-12589-00-00
По запросу
47
Hose Clamp Assy art. 90450-28001-00
По запросу
48
Pipe 4 art. 4NK-12484-00-00
По запросу
49
Кольцо резиновое Yamaha art. 93210-18417-00
По запросу
50
Болт Yamaha 91317-06065-00 art. 91317-06010-00
По запросу
51
Hose 5 art. 4NK-12588-00-00
По запросу
52
Hose Clamp Assy art. 90450-38040-00
По запросу
53
Hose 7 art. 4YE-12551-00-00
По запросу
54
Clip art. 90467-10135-00
По запросу
55
Болт с фланцем art. 95817-06012-00
По запросу
56
Pipe 1 art. 4NK-12481-00-00
По запросу
57
Conduction Assy art. 4NK-12590-00-00
По запросу
58
Крышка радиатора Yamaha art. 1B3-12462-00-00
По запросу
59
Pipe 2 art. 4NK-12482-00-00
По запросу
60
Кольцо резиновое Yamaha art. 93210-18417-00
По запросу
61
Болт Yamaha art. 91317-06012-00
По запросу
