модель 2002 года
- Модель WR426
- Код модели WR426F (WR426FP)

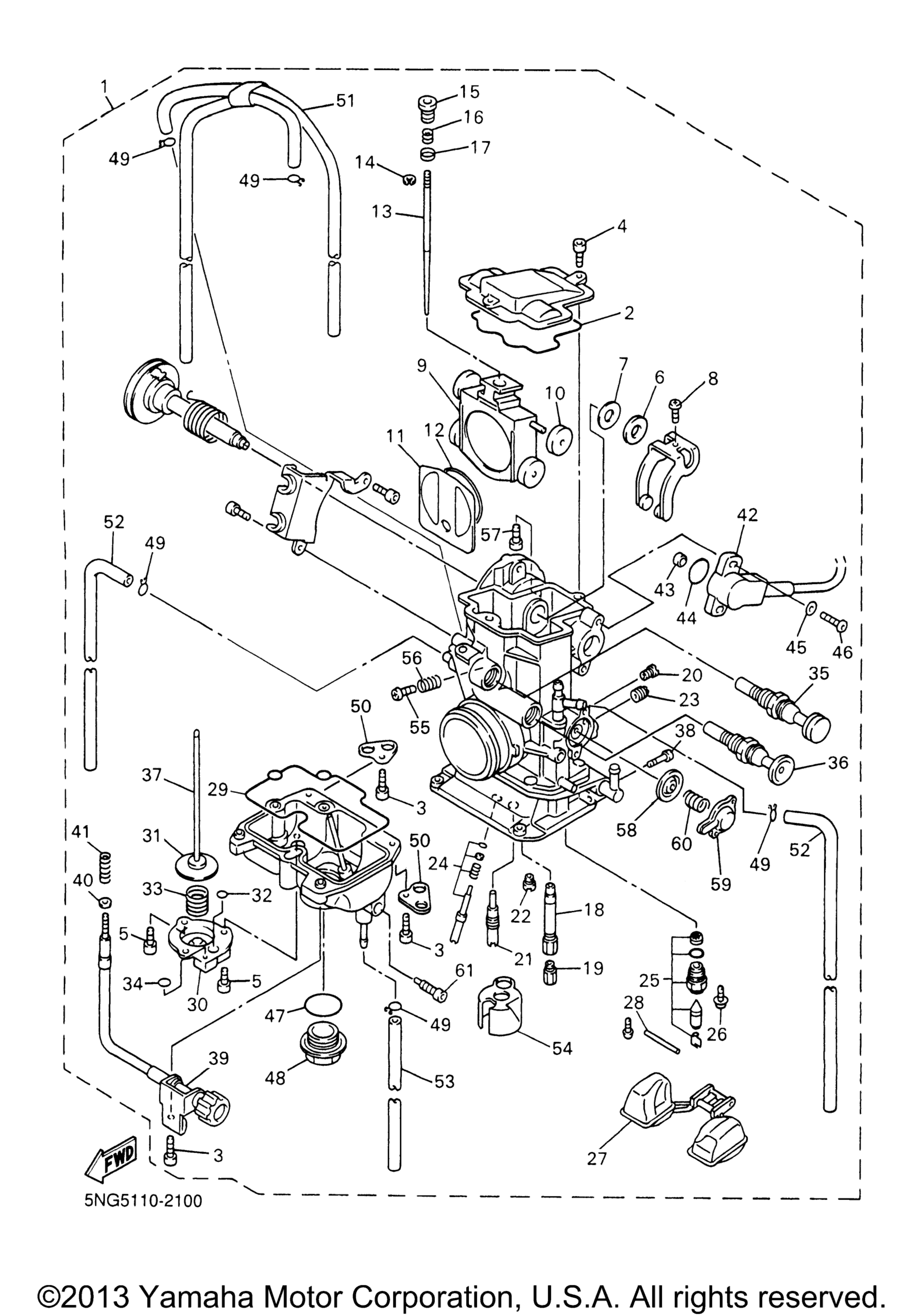

Схема карбюратора для WR426F (WR426FP)
Схема
Детали
Номер
Наименование детали
Цена
1
Carburetor Assy 1 art. 5NG-14101-50-00
По запросу
2
Прокладка карбюратора Yamaha art. 5JG-14959-00-00
от 2 510 ₽
3
. .Bolt art. 91317-04012-00
По запросу
4
. .Bolt art. 91317-04012-00
По запросу
5
. Bolt art. 91317-04008-00
По запросу
6
. .Washer, Plate art. 90202-08045-00
По запросу
7
. .Washer art. 5JG-14951-00-00
По запросу
8
. .Screw, Adjust art. 5JG-14522-09-00
По запросу
9
. Valve, Vacuum Control art. 5JG-14388-00-00
По запросу
10
. .Roller art. 3TJ-14267-40-00
По запросу
11
. .Valve, Needle art. 5JG-14546-01-00
По запросу
12
. .Seal art. 4FN-14997-00-00
По запросу
13
. .Needle (#Drn) AP art. 5GS-14916-RN-00
По запросу
13
. .Needle (#Dru) AP art. 5GS-14916-RU-00
По запросу
13
. .Needle (#Drq) AP art. 5GS-14916-R1-00
По запросу
13
. .Needle (#Drt) AP art. 5GS-14916-RT-00
По запросу
13
. .Needle (#Drr) STD art. 5GS-14916-RR-00
По запросу
13
. .Needle (#Drp) AP art. 5GS-14916-RP-00
По запросу
13
. .Needle (#Drs) AP art. 5GS-14916-RS-00
По запросу
14
. .Clip art. 3TJ-14159-40-00
По запросу
15
. .Screw, Adjust art. 5JG-14521-00-00
По запросу
16
. .Spring art. 5JG-14275-00-00
По запросу
17
. .Collar art. 5JG-14264-00-00
По запросу
18
. Nozzle, Main art. 5JG-14947-01-00
По запросу
19
. .Jet, Main (#175) AP art. 4MX-14943-42-00
По запросу
19
. .Jet, Main (#165) STD art. 4MX-14943-40-00
По запросу
19
. .Jet, Main (#168) AP art. 4MX-14943-91-00
По запросу
19
. .Jet, Main (#170) AP art. 4MX-14943-41-00
По запросу
19
. .Jet, Main (#172) AP art. 4MX-14943-92-00
По запросу
19
. .Jet, Main (#178) AP art. 4MX-14943-93-00
По запросу
19
. Jet, Main (#158) AP art. 4MX-14943-89-00
По запросу
19
. Jet, Main (#160) AP art. 4MX-14943-39-00
По запросу
19
. .Jet, Main (#162) AP art. 4MX-14943-90-00
По запросу
19
. Jet, Main (#155) AP art. 4MX-14943-38-00
По запросу
20
. .Jet (#200) art. 3TJ-14943-47-00
По запросу
21
. .Jet, Slow (#40) AP art. 4MX-14948-03-00
По запросу
21
. .Jet, Slow (#48) AP art. 4MX-14948-06-00
По запросу
21
. .Jet, Slow (#42) STD art. 4MX-14948-04-00
По запросу
21
. .Jet, Slow (#45) AP art. 4MX-14948-05-00
По запросу
21
. .Jet, Slow (#38) AP art. 4MX-14948-02-00
По запросу
22
. .Jet (#65) STD art. 3TJ-1494F-13-00
По запросу
22
. .Jet (#58) AP art. 3TJ-1494F-10-00
По запросу
22
. .Jet (#60) AP art. 3TJ-1494F-11-00
По запросу
22
. Jet (#62) AP art. 3TJ-1494F-12-00
По запросу
22
. .Jet (#70) AP art. 3TJ-1494F-15-00
По запросу
22
. .Jet (#68) AP art. 3TJ-1494F-14-00
По запросу
23
. .Jet (#75) STD art. 7A9-14943-17-00
По запросу
23
. .Jet (#60) AP art. 7A9-14943-11-00
По запросу
24
. Pilot Screw Set art. 3TJ-14105-40-00
По запросу
25
. Needle Valve Set art. 5BE-14107-00-00
По запросу
26
. .Screw art. 5BE-14216-00-00
По запросу
27
. .Float art. 4SR-14985-00-00
По запросу
28
. .Pin, Float Arm art. 663-14548-00-00
По запросу
29
. .Gasket, Float Chamber art. 5JG-14984-00-00
По запросу
30
. .Cover 1 art. 3TJ-14293-40-00
По запросу
31
. .Diaphragm, Acc Pump (Dph#35) AP art. 5JG-14940-17-00
По запросу
31
. .Diaphragm, Acc Pump (Dph#25) STD art. 5JG-14940-18-00
По запросу
31
. .Diaphragm Assy AP art. 5JG-14940-19-00
По запросу
32
Прокладка карбюратора Yamaha art. 3TJ-14536-40-00
от 788 ₽
33
. .Spring, Diaphragm art. 5GS-14933-40-00
По запросу
34
. .O-Ring art. 6H4-14561-00-00
По запросу
35
. .Plunger, Starter art. 5JG-14171-00-00
По запросу
36
. .Plunger, Starter art. 5JG-14371-00-00
По запросу
37
. .Rod, Starter art. 5JG-14379-00-00
По запросу
38
. .Screw, Pan Head art. 3TJ-14325-40-00
По запросу
39
. .Screw, Throttle art. 5JG-14922-00-00
По запросу
40
. .Washer, Plate art. 90201-08410-00
По запросу
41
. .Spring, Throttle Stop art. 4FN-14934-00-00
По запросу
42
. .Throttle Sensor Assy art. 5JG-85885-00-00
По запросу
43
. .Collar art. 4TV-14534-00-00
По запросу
44
. .O-Ring art. 4TV-14562-00-00
По запросу
45
Шайба металлическая art. 92907-04600-00
По запросу
46
Винт, головка поддона Yamaha art. 98507-04010-00
от 473 ₽
47
. .O-Ring art. 4MX-14561-00-00
По запросу
48
. .Plug, Screw art. 4MX-14115-00-00
По запросу
49
. .Clip art. 3TJ-14137-40-00
По запросу
50
. .Plate art. 5BE-14146-00-00
По запросу
51
. .Pipe art. 5JG-14196-00-00
По запросу
52
. .Pipe art. 5JG-14197-00-00
По запросу
53
. .Hose art. 5JG-14987-00-00
По запросу
54
. .Plate art. 5JG-14346-00-00
По запросу
55
. .Screw art. 5JG-14565-00-00
По запросу
56
. .Spring, Adjust Screw art. 5JG-14531-00-00
По запросу
57
. Screw art. 5JG-14591-09-00
По запросу
58
. .Diaphragm Assy art. 5GS-14940-00-00
По запросу
59
. .Cover, Diaphragm art. 5GS-14958-00-00
По запросу
60
. Spring, Diaphragm art. 5GS-14933-00-00
По запросу
61
. ..Plug, Drain art. 3TJ-14191-40-00
По запросу
