модель 2002 года
- Модель WR426
- Код модели WR426F (WR426FP)

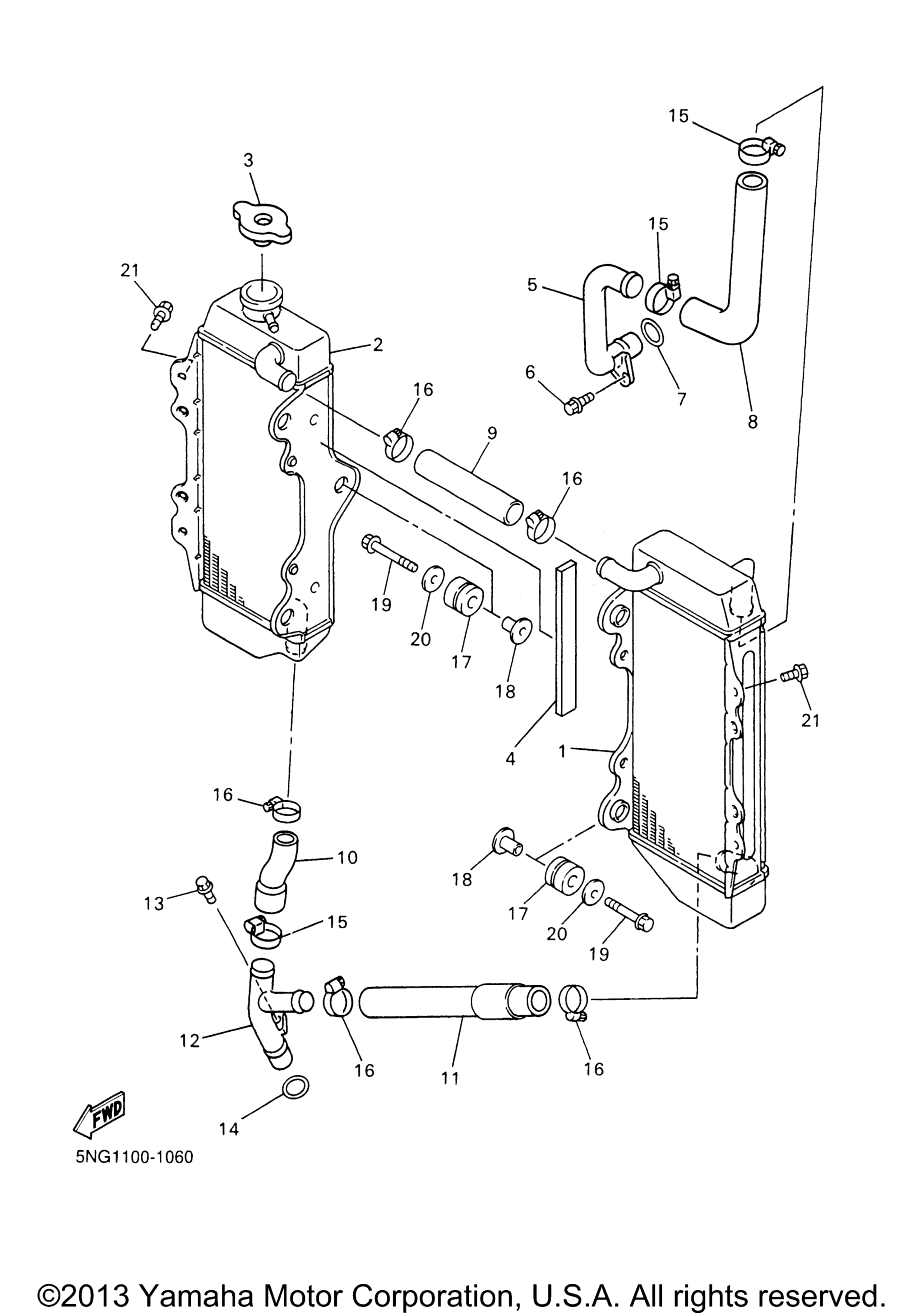

Схема шланга радиатора для WR426F (WR426FP)
Схема
Детали
Номер
Наименование детали
Цена
1
Radiator Assy art. 5JG-1240A-00-00
По запросу
2
Radiator Assy art. 5JG-12461-00-00
По запросу
3
Крышка радиатора Yamaha art. 4FL-12462-00-00
По запросу
4
Damper, Locating 1 art. 3GD-24181-00-00
По запросу
5
Pipe 1 art. 5BE-12481-10-00
По запросу
6
Болт с фланцем art. 95027-06012-00
По запросу
7
O-Ring art. 93210-16500-00
По запросу
8
Hose 1 art. 5BE-12576-00-00
По запросу
9
Hose 2 art. 5BE-12577-01-00
По запросу
10
Hose 3 art. 5BE-12578-00-00
По запросу
11
Hose 4 art. 5BE-12579-02-00
По запросу
12
Pipe 2 art. 5BE-12482-00-00
По запросу
13
Болт с фланцем art. 95027-06012-00
По запросу
14
O-Ring art. 93210-16500-00
По запросу
15
Hose Clamp Assy art. 90450-28001-00
По запросу
16
Hose Clamp Assy art. 90450-22M14-00
По запросу
17
Grommet art. 90480-15528-00
По запросу
18
Collar art. 90387-06004-00
По запросу
19
Болт с фланцем art. 95027-06030-00
По запросу
20
Washer, Plate art. 90201-063J2-00
По запросу
21
Болт Yamaha art. 95817-06010-00
от 578 ₽
