модель 2002 года
- Модель WR426
- Код модели WR426F (WR426FP)

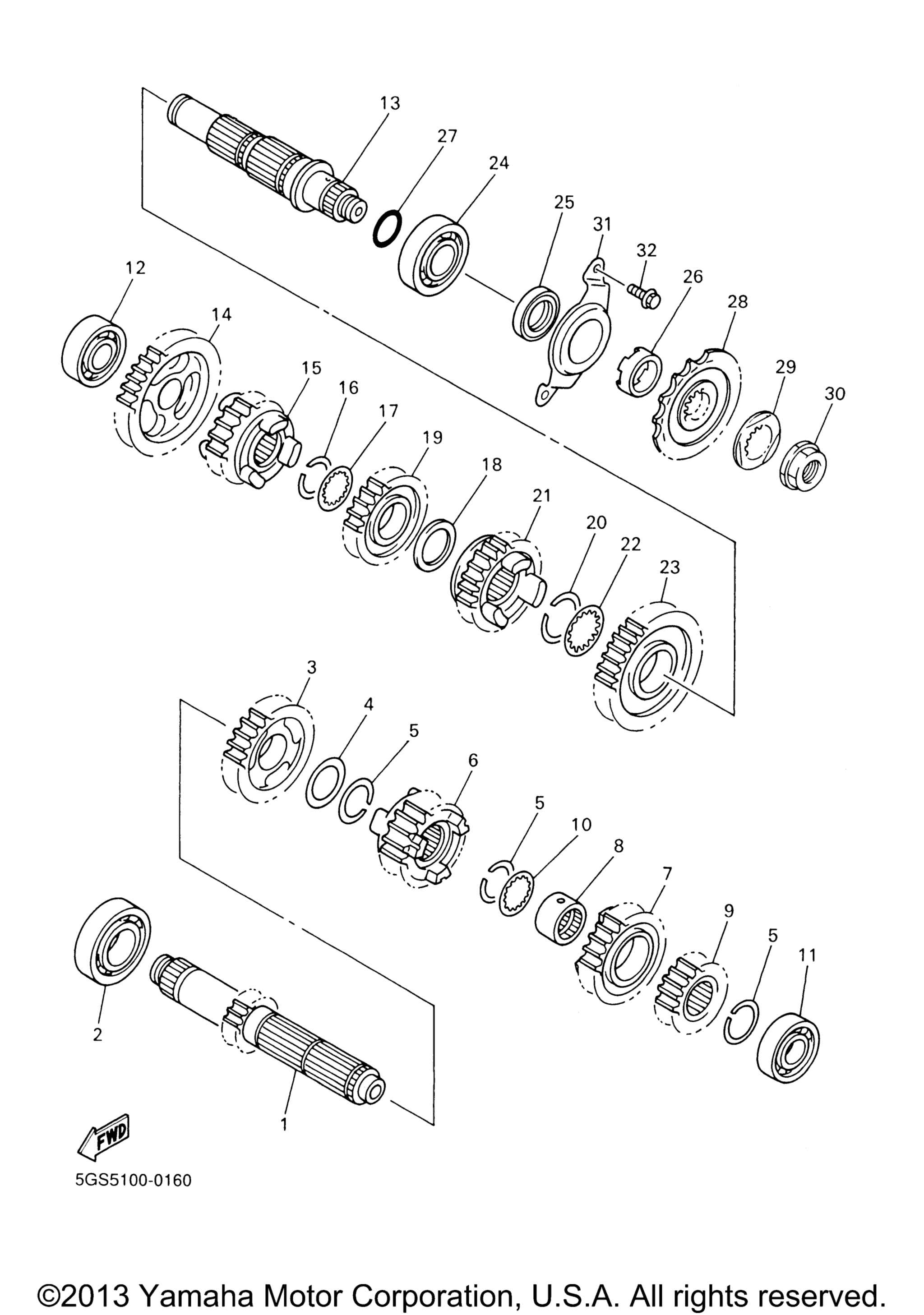

Схема трансмиссии для WR426F (WR426FP)
Схема
Детали
Номер
Наименование детали
Цена
1
Axle, Main art. 5BF-17411-10-00
По запросу
2
Подшипник Yamaha art. 93306-20532-00
от 500 ₽
3
Gear, 5Th Pinion (25T) art. BF1-17151-00-00
По запросу
4
Washer, Plate (T=1.0) art. 90201-253K0-00
По запросу
5
Стопорное кольцо Yamaha art. 93440-25084-00
от 525 ₽
6
Gear, 3Rd Pinion (16T) art. 5BF-17131-21-00
По запросу
7
Gear, 4Th Pinion (20T) art. 5BF-17141-20-00
По запросу
8
Collar art. 90387-2113G-00
По запросу
9
Gear, 2Nd Pinion (15T) art. 5BF-17121-00-00
По запросу
10
Шайба Yamaha art. 90209-21332-00
По запросу
11
Подшипник Yamaha art. 93306-00431-00
По запросу
12
Подшипник КПП Yamaha art. 93306-00426-00
По запросу
13
Axle, Drive art. 5BE-17402-00-00
По запросу
14
Gear, 1St Wheel (29T) art. 5BF-17211-00-00
По запросу
15
Gear, 5Th Wheel (21T) art. BF1-17251-00-00
По запросу
16
Стопорное кольцо Yamaha art. 93440-25084-00
от 525 ₽
17
Шайба Yamaha art. 90209-21332-00
По запросу
18
Washer, Plate (T=1.0) art. 90201-253K0-00
По запросу
19
Gear, 3Rd Wheel (21T) art. 5BF-17231-00-00
По запросу
20
Circlip art. 93440-28062-00
По запросу
21
Gear, 4Th Wheel (21T) art. 5BF-17241-00-00
По запросу
22
Washer art. 90209-26348-00
По запросу
23
Gear, 2Nd Wheel (26T) art. 5BF-17221-00-00
По запросу
24
Bearing art. 93306-20593-00
По запросу
25
Сальник Yamaha art. 93102-32480-00
По запросу
26
Втулка Yamaha art. 90387-2513F-00
По запросу
27
Кольцо резиновое Yamaha art. 93210-22298-00
от 790 ₽
28
Звезда ведущая 14 зубьев Yamaha art. 5NG-17460-00-00
По запросу
29
Шайба стопорная Yamaha art. 90215-21001-00
По запросу
30
Гайка Yamaha art. 90179-20001-00
от 1 701 ₽
31
Plate, Cover art. 5GR-17471-10-00
По запросу
32
Болт с фланцем art. 95027-06012-00
По запросу
