модель 2002 года
- Модель WR426
- Код модели WR426F (WR426FP)

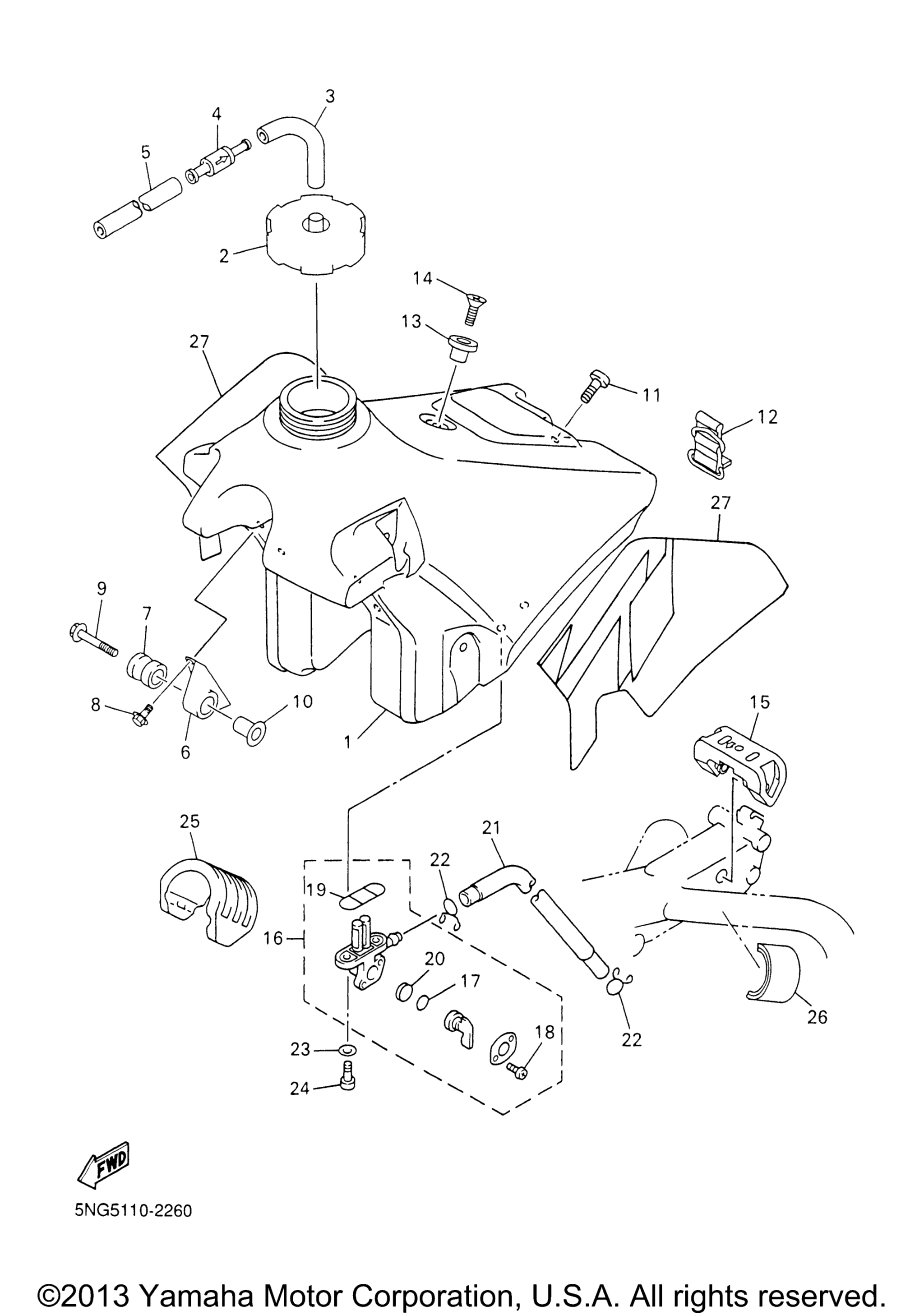

Схема топливного бака для WR426F (WR426FP)
Схема
Детали
Номер
Наименование детали
Цена
1
Fuel Tank Comp art. 5GS-24110-01-00
По запросу
2
Cap Assy art. 5MV-24610-00-00
от 4 178 ₽
Аналог
Крышка бензобака Polaris / Ski-Doo / Arctic Cat / Yamaha
art. AT-07559
4 178 ₽
Требуется 1 шт.
3
Hose (L30) art. 5RB-24315-00-00
По запросу
4
Pipe Joint Assy art. 3XJ-24380-00-00
По запросу
5
Hose (L260) art. 90445-092K1-00
По запросу
6
Holder, Damper art. 5XE-24144-00-00
По запросу
7
Grommet art. 90480-18549-00
По запросу
8
Болт с фланцем art. 90105-06696-00
По запросу
9
Bolt, With Washer art. 90119-06214-00
По запросу
10
Washer, Special art. 3JD-24186-00-00
По запросу
11
Screw, Bind art. 98907-06020-00
По запросу
12
Band, Tank Fitting 1 art. 5SF-24173-00-00
По запросу
13
Bracket, Seat art. 4EW-2412F-00-00
По запросу
14
Screw, Flat Head art. 98707-06025-00
По запросу
15
Damper, Locating 1 art. 4SS-24181-00-00
По запросу
16
Fuel Cock Assy 1 art. 2GU-24500-02-00
По запросу
17
Уплотнительное кольцо Yamaha art. 3AJ-24534-01-00
от 473 ₽
18
. .Screw, Pan Head art. 98580-03008-00
По запросу
19
Прокладка бензокрана Yamaha art. 4X8-24512-00-00
от 788 ₽
20
Прокладка топливного крана Yamaha art. 3AC-24523-00-00
По запросу
21
Hose (L185) art. 90445-114K9-00
По запросу
22
Clip art. 90467-100A1-00
По запросу
23
Washer, Plate art. 90202-05187-00
По запросу
24
Screw art. 90149-06011-00
По запросу
25
Damper, Locating 2 art. 5BE-24182-00-00
По запросу
26
Seal 1 art. 1UY-21638-00-00
По запросу
27
Graphic Set art. 5NG-24240-51-00
По запросу
