модель 2003 года
- Модель YZF-R1
- Код модели R1 (YZFR1R)

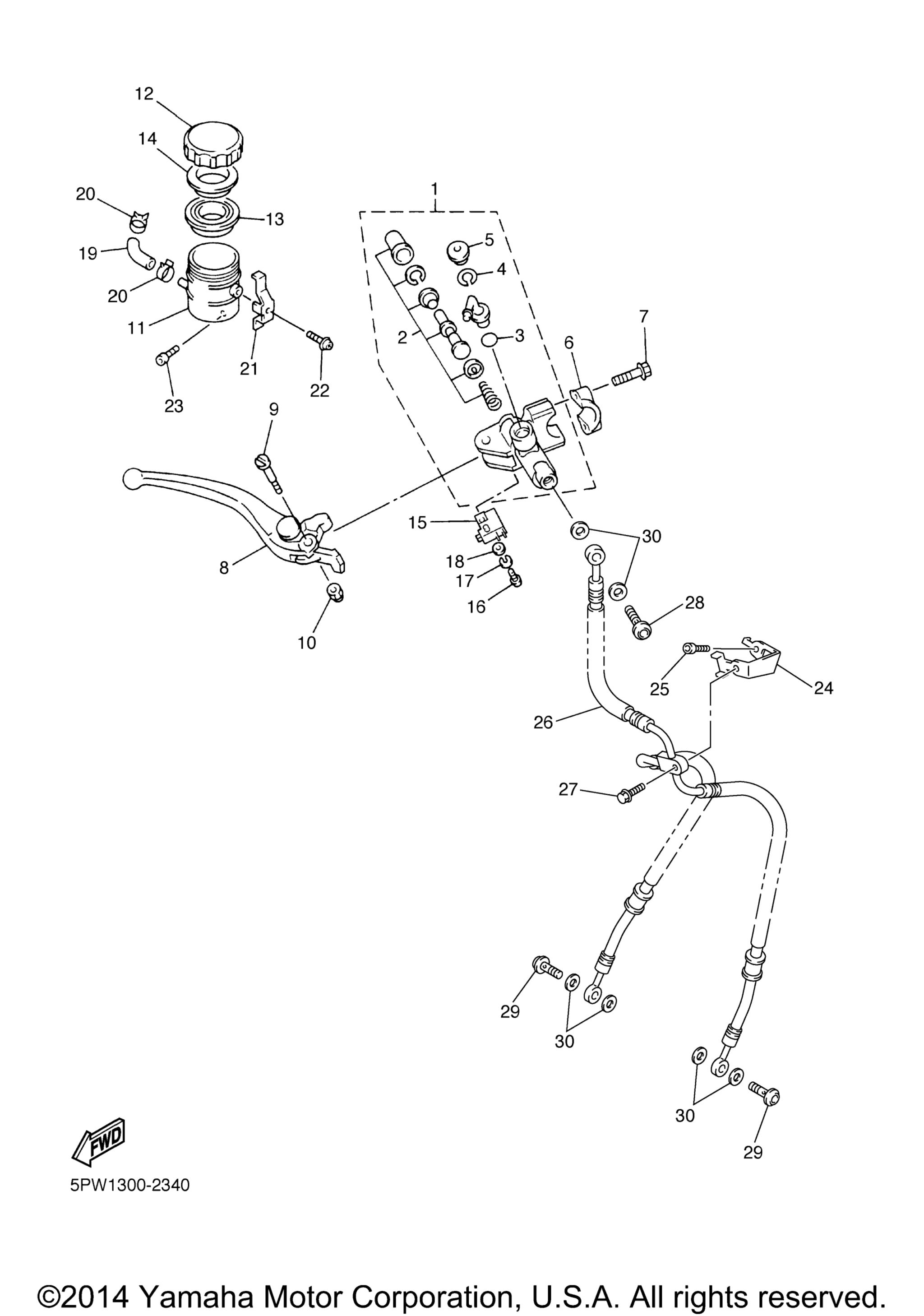

Схема переднего главного цилиндра тормоза для R1 (YZFR1R)
Схема
Детали
Номер
Наименование детали
Цена
1
Master Cylinder Sub Assy art. 4SV-W2587-10-00
По запросу
2
. .Cylinder Kit, Master art. 4SV-W0041-00-00
По запросу
3
Кольцо резиновое Yamaha art. 93210-15566-00
от 882 ₽
4
. .Circlip art. 2VN-25866-00-00
По запросу
5
. Cover, Dust art. 3FV-2589A-00-00
По запросу
6
.Bracket, Master Cylinder art. 56A-25867-00-00
По запросу
7
Bolt art. 5PW-26332-00-00
По запросу
8
Lever 2 art. 5PW-83922-00-00
По запросу
9
Bolt, Lever art. 3FV-2589F-00-00
По запросу
10
Гайка Yamaha art. 95617-06100-00
от 368 ₽
11
Tank, Reservoir art. 3FV-25894-00-00
По запросу
12
Cap, Reservoir art. 3GM-25852-50-00
По запросу
13
Diaphragm, Reservoir art. 3FV-25854-00-00
По запросу
14
Bush, Diaphragm art. 2J2-25855-50-00
По запросу
15
Выключатель стоп-сигнала Yamaha art. 4HM-83980-00-00
По запросу
16
Screw, Pan Head art. 98511-04012-00
По запросу
17
Шайба Yamaha art. 92990-04100-00
от 168 ₽
18
.Washer, Plate art. 92990-04600-00
По запросу
19
Hose art. 5PW-2582F-00-00
По запросу
20
Clip, Pipe 1 art. 3PA-24356-00-00
По запросу
21
Holder art. 3FV-2589G-00-00
По запросу
22
Screw art. 3GM-2589H-00-00
По запросу
23
Болт Yamaha art. 91317-06012-00
По запросу
24
Holder, Brake Hose art. 5PW-25887-00-00
По запросу
25
Болт Yamaha art. 91317-06012-00
По запросу
26
Hose, Brake 1 art. 5PW-25872-01-00
По запросу
27
Bolt, Flange art. 95027-06020-00
По запросу
28
Bolt, Union art. 90401-10172-00
По запросу
29
Bolt, Union art. 90401-10172-00
По запросу
30
Шайба болта тормозной системы Yamaha art. 90201-10118-00
от 473 ₽
